“配光曲線”是什么?你真的懂嗎?

發布時間:2014-11-21 責任編輯:echolady

【導讀】提到配光曲線,大家可能有點陌生。實際上,配光曲線的作用是不可忽視的。配光曲線可以記錄燈具的光通量、光源數量、功率、功率因數、燈具尺寸、燈具效率包括燈具制造商、型號的等信息。最為關鍵的是能夠記錄燈具在各個方向上的光強。

配光曲線的定義:配光曲線其實就是表示一個燈具或光源發射出的光在空間中的分布情況。它可以記錄燈具的光通量、光源數量、功率、功率因數、燈具尺寸、燈具效率包括燈具制造商、型號的等信息。當然最關鍵的還是記錄了燈具在各個方向上的光強。

配光曲線的分類:配光曲線按照其對稱性質通??煞譃椋狠S向?qū)ΨQ、對稱和非對稱配光。

軸向?qū)ΨQ:又被稱為旋轉對稱,指各個方向上的配光曲線都是基本對稱的,一般的筒燈、工礦燈都是這樣的配光;

對稱:當燈具C0°和C180°剖面配光對稱,同時C90°和C270°剖面配光對稱時,這樣的配光曲線稱為對稱配光;

非對稱:就是指C0°- 180°和C90°- 270°任意一個剖面配光不對稱的情況。配光曲線按照其光束角度通常可分為:窄配光(< 20°)中配光(20°~ 40°)寬配光(> 40°)其實也沒有嚴格的定義各個廠家的對寬、中、窄的定義也略有不同。

說了半天的定義和分類。下面我們來看點實在的東西——支架的配光曲線圖。
“配光曲線”是什么?你真的懂嗎?
圖1

上圖就是我們最為常見的極坐標配光曲線圖了,要想讀懂它首先要知道T和A這2條曲線分別來自哪。T = C0°-180°A = C90°-270°這個C表示的是水平面的角度(立體角是由水平角度和垂直角度2個角度組成)。0°-180°組成了一個剖面,T就是表示光在這個剖面上的分布情況。

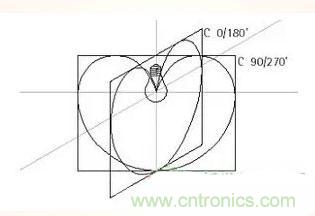

在支架中C0°-180°一般被定義為垂直與燈管方向的。同理A就是表示光在C90°-270°剖面上的分布情況。

如下圖:
“配光曲線”是什么?你真的懂嗎?
圖2

知道了T和A兩條曲線表示的剖面后,我們繼續看看這每條曲線是如何來的。極坐標圖的原點(同心圓圓心處)為燈具發光面的中心;每個同心圓表示一個光強值,越靠外圈光強越大;圖中的各個角度值就是這個剖面上的垂直角度了,向下方向被定義為0°(如下圖):
[page]
注意一點:圖中有個cd/1000 lm 的單位,這表示這是一個以千流明為標準的配光,實際的光強需要換算才能得到(如何換算不用說了吧,1000lm下是50 cd,2000lm就是100cd)。這樣做是為了方便在不同燈具間進行配光比較。

“配光曲線”是什么?你真的懂嗎?
圖3

在極坐標配光曲線下面一張圖其實就是等照度曲線圖,就是用曲線把照度相同的點連接起來,相信這個圖很容易理解吧,注意這里同樣是千流明的等照度曲線圖。大家可以上下對應看一下,找找配光曲線的感覺。

“配光曲線”是什么?你真的懂嗎?
圖4

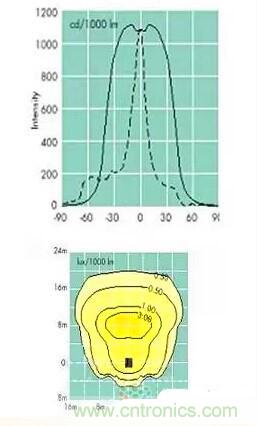

再來看一個配光曲線,這種表示方式一般多用在投光燈具。同樣給出兩張圖,其中后一張是等照度曲線圖。

“配光曲線”是什么?你真的懂嗎?
圖5

上圖與前面的曲線圖不一樣了,其實仔細觀察下可以發現他們只是表示方式不一樣而已,基本元素都一樣。首先是有兩條曲線一條實線是C0°-180°,虛線則是C90°-270°。橫向的角度值表示剖面上的垂直角度,0度為燈具發光面中心。

縱向數值表示光強,同樣注意左上角cd/1000 lm。從虛線也就是C90°-270°這條線上可以看出此燈具是非對稱配光的。如何看?對稱不對稱主要是指角度。

配光曲線的角度一般是這樣定義的:燈具的光束角度為峰值(最大值)光強的一半光強值所包含的角度。以上圖為例虛線的峰值大概是在1100cd左右,一半峰值也就是550cd左右,在左邊的角度應該是10多度,右邊應該不到10度,從而可以判斷此燈為非對稱配光。這里說到的角度的定義方法是歐標使用的(也是目前國內常用的),美標略有不同。

它是定義為峰值(最大值)光強的1/10光強值所包含的角度為燈具光束角。等照度曲線圖也不多說了,很簡單的,注意圖中的黑點就好,那就是燈具的位置。從此表也可以驗證此燈的對稱屬性,明顯光是向前的多向后的少。
