【導讀】LED電源的設計需要考慮諸多因素,效率和質量缺一不可,但又不得不控制成本。如何在這三者間找到平衡點就能設計出一個較為優(yōu)異的電源方案,本文介紹一位工程師自己設計的一個小成本電源方案,僅供大家參考。
方案特點:
隔離方案:能過CE
輸入:AC85~265V
輸出:9.05V電流0.7A
PF值:220V時,0.938(還可以調大一點)
THD:15%左右
電源效率:82%
尺寸:PCB40*25*16
整個電源材料成本約人民幣8元

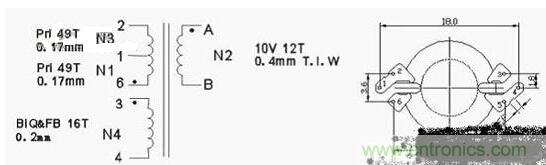

采用3x3WRM6變壓器,變壓器原理圖如下:
圖1:變壓器原理圖

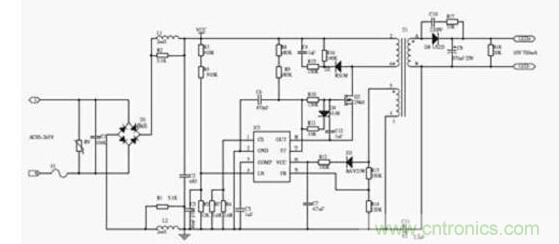

方案原理框圖如下:
圖2:方案原理框圖
