DIY教程:高靈敏度光敏小夜燈

發布時間:2013-11-13 責任編輯:sherryyu

【導讀】一片漆黑黑,我們辦公司樓道里怨聲載道。很明顯就是我們的聲控?zé)魤牡袅耍谄匠R部偸且艽舐曧懖拍芰翢?,感覺沒有光敏燈來的方便。這里借鑒一位技術達人自己制作的高靈敏度光敏小夜燈,這個靈敏度非常好,只有在幾乎沒有任何光的環境下才會亮。下面來學習學習吧!

上次在面包板上搭了個光敏夜燈,發現太不給力了,在日光燈下還亮著,就自己設計了個電路,經過幾次實驗,效果非常好,只有在幾乎無光的環境下才會亮。

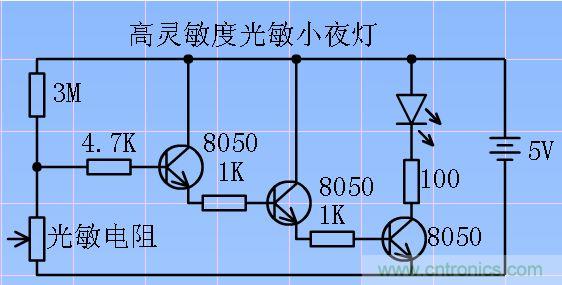

電路圖在此!

 DIY教程:高靈敏度光敏小夜燈

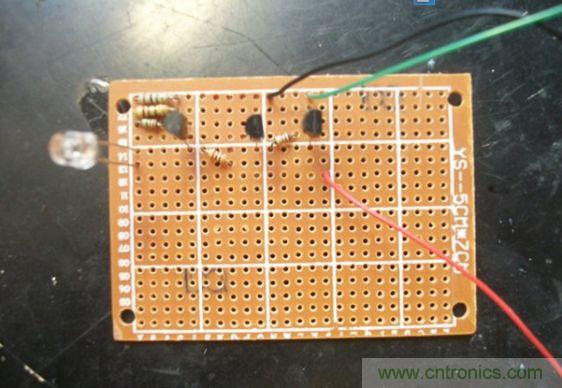

電阻可在500K到5M內調整。要注意8050的管件順序是有字的那面對準自己EBC,NPN三極管電流是從C流到E,別把C和E搞反了。    沒有那么大的電阻,只能用3顆1M串聯。圖中4.7K電阻不加也罷.  焊完才發現自己把正負極的線顏色弄反了。

DIY教程:高靈敏度光敏小夜燈

要注意光敏電阻也是有正負極的,插反了效果會非常差。

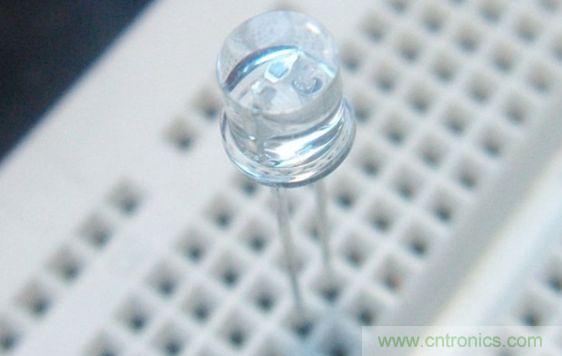

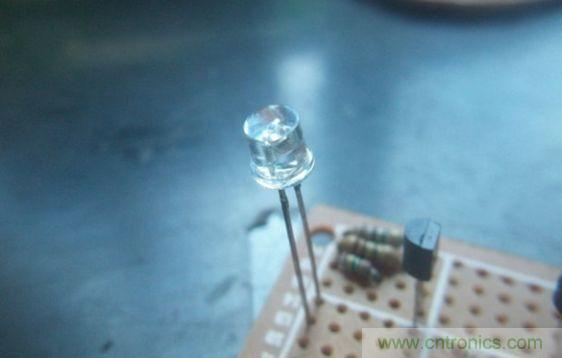

光敏電阻特寫:

DIY教程:高靈敏度光敏小夜燈

[page]

DIY教程:高靈敏度光敏小夜燈

DIY教程:高靈敏度光敏小夜燈

DIY教程:高靈敏度光敏小夜燈

[page]

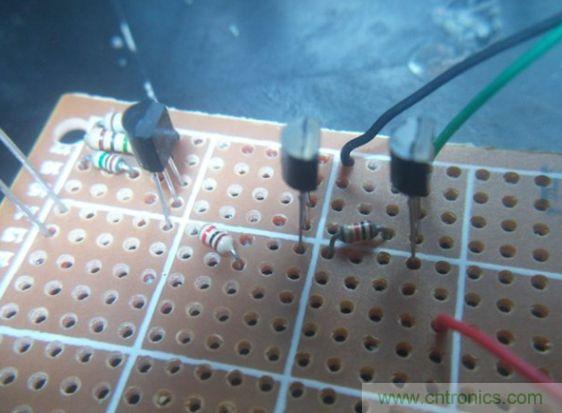

焊得不太好。

DIY教程:高靈敏度光敏小夜燈

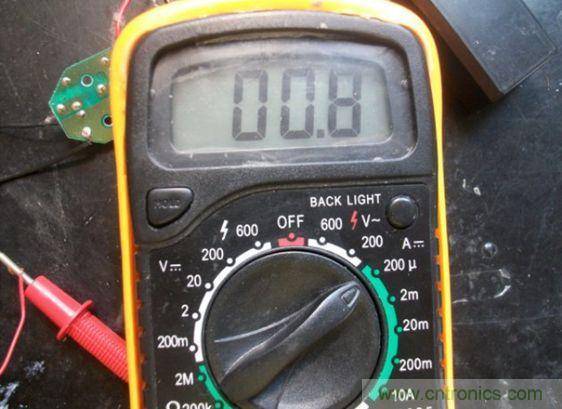

有光的環境中電流僅0.8微安。

DIY教程:高靈敏度光敏小夜燈

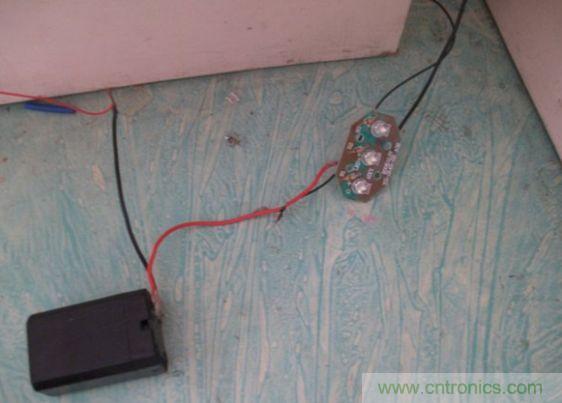

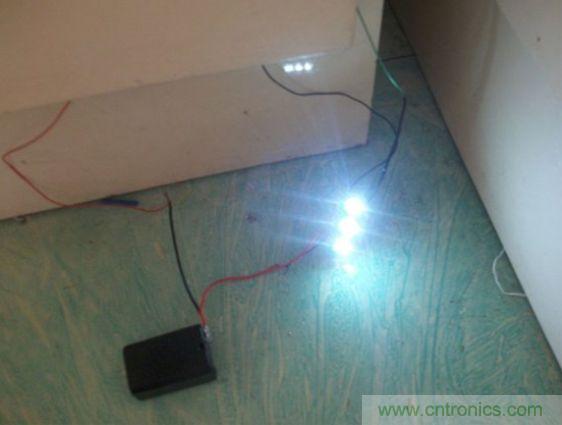

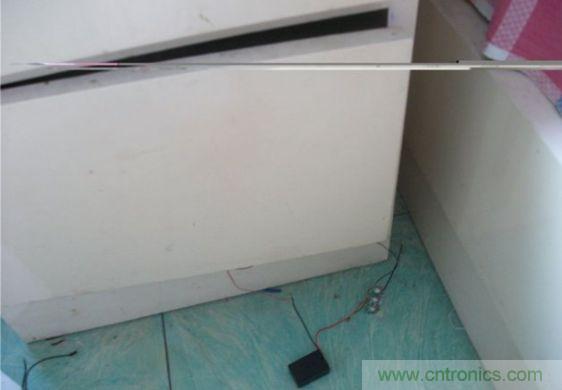

把它放在柜子里測試:

DIY教程:高靈敏度光敏小夜燈

[page]

DIY教程:高靈敏度光敏小夜燈

DIY教程:高靈敏度光敏小夜燈

高靈敏度光敏小夜燈測試視頻:
