產品特性:
- 0.75mm超薄厚度CLCC-2 扁平陶瓷封裝
- 長達 50,000 小時的高使用壽命
- 高達 1kV 的 ESD 耐壓值
- 25K/W 的低熱阻
- 5600mcd~14000mcd的高光功率
- 27000mlm的典型光通量,100mA時40lm/W的光效率
應用范圍:
- 照相機的閃光燈
- 應急燈與標志
- 汽車儀表板以及外部照明裝置

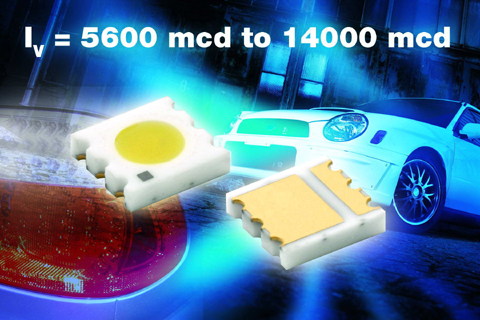

日前,Vishay推出業界首個采用 CLCC-2 扁平陶瓷封裝且基于藍寶石InGaN/TAG 技術的高強度白光功率SMD LED系列 --- VLMW84。該系列器件可降低高容量應用的成本,它們具有 25K/W 的低熱阻以及 5600mcd~14000mcd 的高光功率。
憑借 0.75mm 的超薄厚度,VLMW84 LED 的 CLCC-2 扁平陶瓷封裝可實現能夠達到最大光輸出的額外電流驅動,同時保持長達 50,000 小時的高使用壽命,這使它們?cè)跓峁芾頌橹饕紤]因素的空間受限應用中成為理想光源。
該系列新型器件專門針對汽車與運輸、消費類及普通應用中的顯示屏背光與照明而進行了優化。Vishay 的 CLCC-2 LED 是 CCFL 顯示屏背光裝置的環保替代產品,其在小型封裝(3.3 mm x 3.4 mm)中具有出色的光效率、較長的使用壽命以及出色的省電特性。典型的終端產品包括照相機的閃光燈;應急燈與標志;汽車儀表板以及外部照明裝置,例如剎車燈及轉向信號燈。
該系列的LED 可提供 27000 mlm 的典型光通量以及 100mA 時 40 lm/W 的光效率。這些器件每封裝單位的光強度比 IV 最大值/IV 最小值 ≤ 1.6,它們具有高達 5V 的正向電壓、60°的半強度角。
VLMW84 LED 與 IR 回流焊工藝兼容,符合 CECC 00802 及 J-STD-020C規范。根據 JEDEC Level 4 標準預處理的 CLCC-2 扁平封裝無鉛(Pb),且符合 RoHS。這些器件已通過 AEC-Q101 汽車認證,具有高達 1kV 的 ESD 耐壓值,并且符合 JESD22-A114-B規范。
目前,Vishay新型 VLMW84 高強度白光功率 SMD LED 的樣品及量產批量已可提供,大宗訂單的供貨周期為 8 周。
