圖1 電容運轉型接線電路
惡補電機知識:世上最全單相電機電容接線圖
發布時間:2014-12-11 責任編輯:sherryyu
【導讀】電子元件技術網的網友們福利又到了,小編終于扒出來了關于電機的一些知識點,很經典的:?jiǎn)蜗嚯姍C(jī)電容接線方式,這里介紹了六種電機電容接線方式,已經算是最完整的了,不容錯過哦!
220V交流單相電機起動方式大概分一下幾種:
第一種,分相起動式,如圖1所示,系由輔助起動繞組來輔助啟動,其起動轉矩不大。運轉速率大致保持定值。主要應用于電風扇,空調風扇電動機,洗衣機等電機。
第二種,電機靜止時離心開關是接通的,給電后起動電容參與起動工作,當轉子轉速達到額定值的70%至80%時離心開關便會自動跳開,起動電容完成任務,并被斷開。起動繞組不參與運行工作,而電動機以運行繞組線圈繼續動作,如圖2。
第三種,電機靜止時離心開關是接通的,給電后起動電容參與起動工作,當轉子轉速達到額定值的70%至80%時離心開關便會自動跳開,起動電容完成任務,并被斷開。而運行電容串接到起動繞組參與運行工作。這種接法一般用在空氣壓縮機,切割機,木工機床等負載大而不穩定的地方。如圖3。838電子
帶有離心開關的電機,如果電機不能在很短時間內啟動成功,那么繞組線圈將會很快燒毀。
電容值:雙值電容電機,起動電容容量大,運行電容容量小,耐壓一般都大于400V。
正反轉控制:
圖4是帶正反轉倒順開關的接線圖,通常這種電機的起動繞組與運行繞組的電阻值是一樣的,就是說電機的起動繞組與運行繞組是線徑與線圈數完全一致的。一般洗衣機用得到這種電機。這種正反轉控制方法簡單,不用復雜的轉換開關。

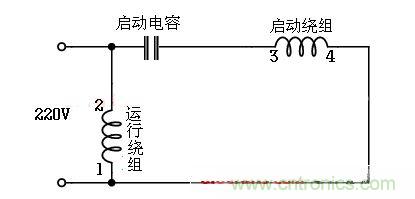

圖1 電容運轉型接線電路
圖1,圖2,圖3,圖5 正反轉控制,只需將1-2線對調或3-4線對調即可完成逆轉。
[page]
對于圖1,圖2,圖3,的起動與運行繞組的判斷,通常起動繞組比運行繞組直流電阻大很多,用萬用表可測出。一般運行繞組直流電阻為幾歐姆,而起動繞組的直流電阻為十幾歐姆到幾十歐姆。
以后我們會陸續告訴大家倒順開6關實物的接線圖

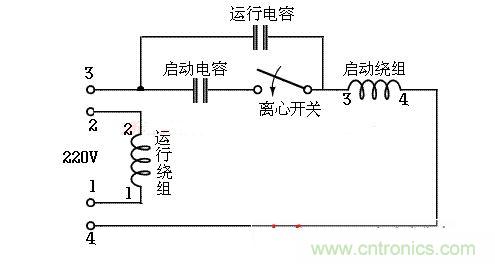

圖2 電容起動型接線電路

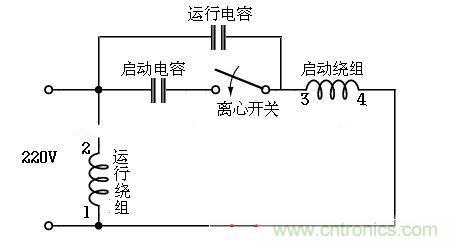

圖3 電容啟動運轉型接線電路(雙值電容器)
圖4 開關控制正反轉接線
[page]
圖5 雙值電容異步電動機倒順接線圖
圖6是實際的開關與電機連接圖,這個倒順開關如應用在三相電動機不需任何改動,如做單相電機換向用則稍做改動,紅色,蘭色線接入電源,黑色線是起動繞組線圈引出線,白色線運行繞組線圈引出線,左面一根灰色線是后接入的跨接線,正反轉倒換就是靠開關自帶的交叉連片來?yè)Q向的,這種開關不足之處就是開關關閉后仍有一根線沒有關閉,因此在安全上沒有一定保障。

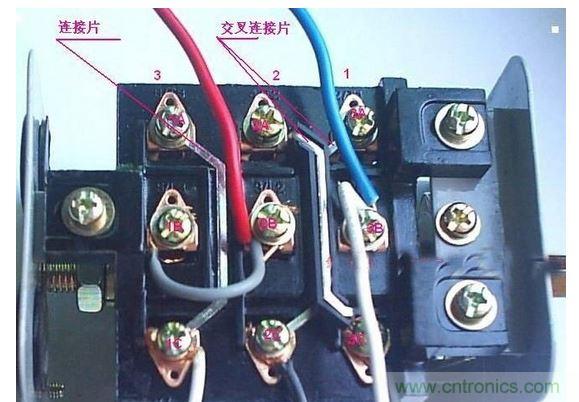

圖6 實際的倒順開關與電機接線圖
