【導讀】今天的設計團隊如果采用傳統的RTL設計流程，將花費很多時間才能將運算密集型網絡帶入到硬件中，該領域亟需一個有別于以往RTL流程，同時又能有效提高生產力的方法。
今天的設計團隊如果采用傳統的RTL設計流程，將花費很多時間才能將運算密集型網絡帶入到硬件中，該領域亟需一個有別于以往RTL流程，同時又能有效提高生產力的方法。
CATAPULT HLS平臺的時代來臨

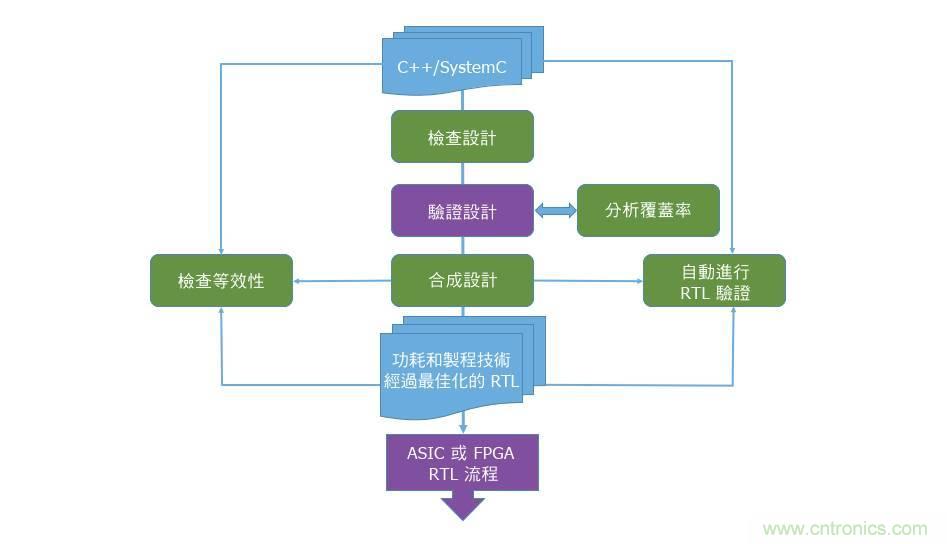

15年前，Mentor認識到設計和驗證團隊需要從RTL升級到HLS層級，并開發Catapult®HLS平臺。該平臺提供了從C + +到最佳化RTL的完整流程（圖1）。
圖1:Catapult HLS平臺
Catapult HLS平臺為算法設計師提供硬件設計解決方案，可以從C++／SystemC描述，生成高品質的RTL，并且以ASIC、FPGA或eFPGA為目標。此平臺能在合成之前檢查設計中的錯誤、為功能驗證和覆蓋率分析提供無縫且可重復使用的測試環境，同時支持在生成的RTL與原始HLS來源之間執行形式等效性檢查。
該解決方案的優勢包括：
支持后期階段變更?？呻S時變更C++算法，重新生成RTL代碼或使用新制程。
支持硬件評價?？裳杆俚靥剿鞴摹⑿阅芎兔娣e選項，而無需變更原始代碼。
加快時程。將設計和驗證所花時間從一年縮短至幾個月，可在數日內增添新功能，使用的C/C++代碼行數比RTL減少5倍。
AI加速器生態系統

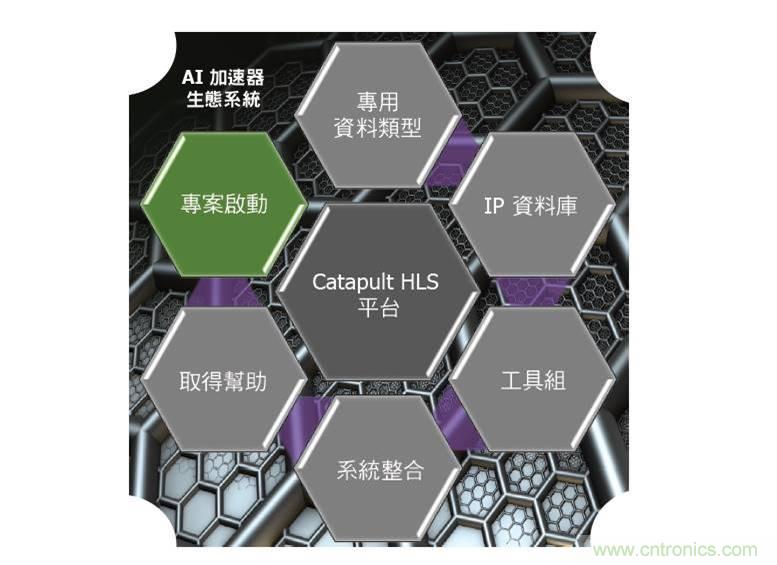

同時，Mentor在Catapult HLS平臺中部署了AI加速器生態系統（圖2），為AI設計師提供能快速展開項目的環境。
圖2:Catapult AI加速器生態系統
AC MATH數據庫
Algorithmic C Math（AC Math）中的所有函數都以C ++模板參數寫成，讓設計師可依據目標應用來指定數值的精準度。許多函數都使用不同的近似策略，例如，自然對數提供兩種形式，即分段線性近似和cordic形式。在可接受準確度稍有誤差的情況下，前者較小且較快； 后者雖然較慢，但準確許多。所有情況下都能自定義來源以達成設計目標。每個功能／內存塊都附有詳細的設計文件和C ++驗證程序。由于Catapult HLS平臺會利用C ++驗證程序，因此很容易根據來源設計來驗證RTL準確度。
該數據庫中的數學函數類別包括：
分段線性函數-絕對值、正規化、倒數、對數和指數（自然和底數2）、平方根、反平方根和正弦／余弦／正切（正和反）
激勵函數，如雙曲正切、S函數和Leaky ReLU函數
線性代數函數，如矩陣乘法和Cholesky分解
DSP數據庫
Algorithmic C DSP（AC DSP）數據庫定義了DSP設計師通常所需要的可合成C ++函數，例如濾波器和FFT。這些函數采用以C ++類別為主的設計，讓設計師能輕松示例物件的眾多變體，以打造復雜的DSP子系統。與AC Math數據庫一樣，輸入和輸出參數都會參數化，以便能在所需的定點精確度下執行算術，從而在為合成的硬件執行面積和性能折衷時，提供高度的彈性。
DSP數據庫包含：
濾波器函數，如FIR、1-D移動均值，以及多相位抽取
快速傅立葉變換（FFT）函數，如radix-22單一延遲回授、radix-2x動態就位和radix-2就位圖像處理數據庫Algorithmic C圖像處理數據庫（AC IPL）首先會定義一些常見的像素格式類型定義。
AI加速器生態系統還可提供豐富的工具組，由真實且經過測試的加速器參考設計示例，團隊可以研究、修改和復制這些示例，迅速展開項目。這些隨Catapult提供的套件，包含了可設定的C++/SystemC IP原始代碼、文件紀錄、驗證程序和指令碼，讓設計能進行HLS合成和驗證流程。這些工具組展示了各種能用來對性能（延遲）、幀率、面積或功率的折衷進行實驗的方法和編寫程序技術。
PIXEL-PIPE視訊處理工具組

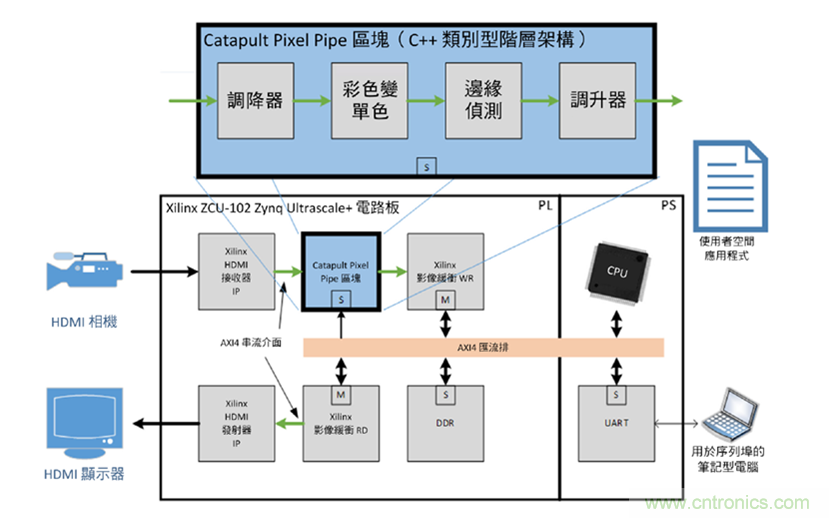

該視訊處理工具組展示了一個使用pixel-pipe加速器的即時圖像處理應用程序（圖3）。加速器內存塊使用C++類階層構架來實作。該內存塊將圖像縮小，并將圖像從彩色轉換為單色，以執行邊緣偵測，然后放大圖像。Xilinx®PetaLinux下的CPU上，執行了一個使用者空間應用程序，此程序能讓軟件控制開啟或關閉邊緣偵測內存塊。工具組文件紀錄會顯示如何使用Xilinx IP將該內存塊整合到Xilinx電路板中，以便團隊展示該系統。
圖3:Pixel-pipe視訊處理工具組
2-D折積工具組
該工具組展示了如何以C++對Eyeriss1處理元件（PE）數組進行編碼，實作2-D折積以執行圖像的強化（銳化、模糊和邊緣偵測）。處理元件（圖4）可以執行3x1乘積累加（折積）。
圖4:Eyeriss處理元件
TINYYOLO物件辨識工具組

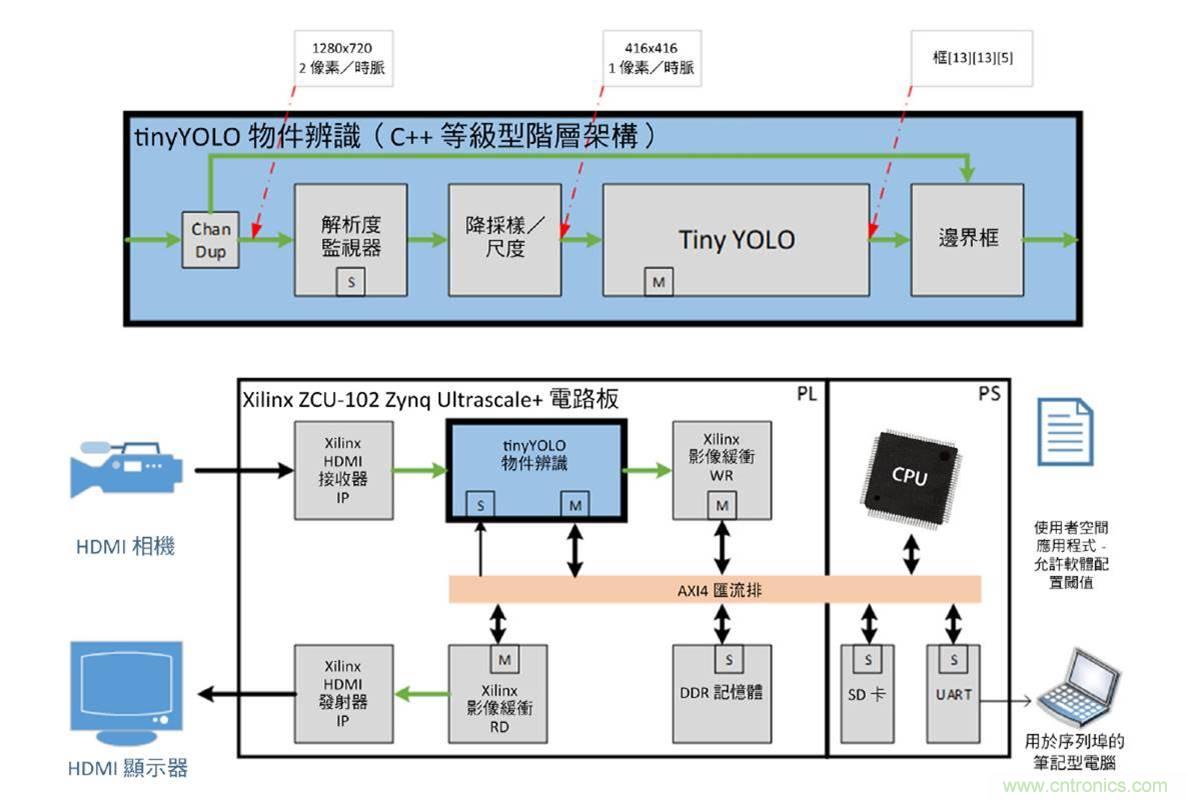

物件辨識工具組（圖5）展示了使用折積加速器引擎的物件辨識應用程序，該引擎使用2-D Eyeriss工具組中的PE數組實現。該工具組展示了如何透過AXI4互連（從系統內存來讀取核心權重數據）取得高速數據路由，并展示如何定義高效能內存構架。該工具組提供TensorFlow整合能力，可以C++語言的網絡層能進行推理測試。
圖5:TINYYOLO工具組示例-系統視圖
系統整合
加速器內存塊并非獨立存在，Catapult HLS提供“界面合成”能力，以將時間性協定加入至非時間性C++函數界面變數。設計師只需要在Catapult GUI中，為協定設定構架約束條件。此工具可支持典型的協定，例如AXI4視訊串流、請求／認可交握，以及內存界面。這讓設計師不必變更C++原始碼，就能探索界面協定。
AXI示例

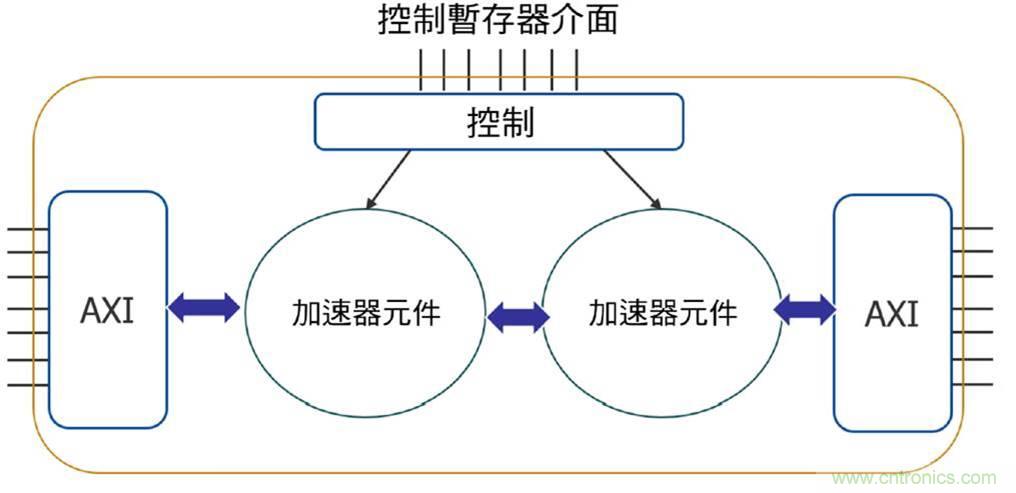

AXI示例（圖6）顯示了如何使用Catapult HLS產生的AXI界面IP，在AXI SoC子系統中示例一個或多個加速器元件。提供主控端、受控端和串流示例。
圖6:AXI示例
基礎處理器示例

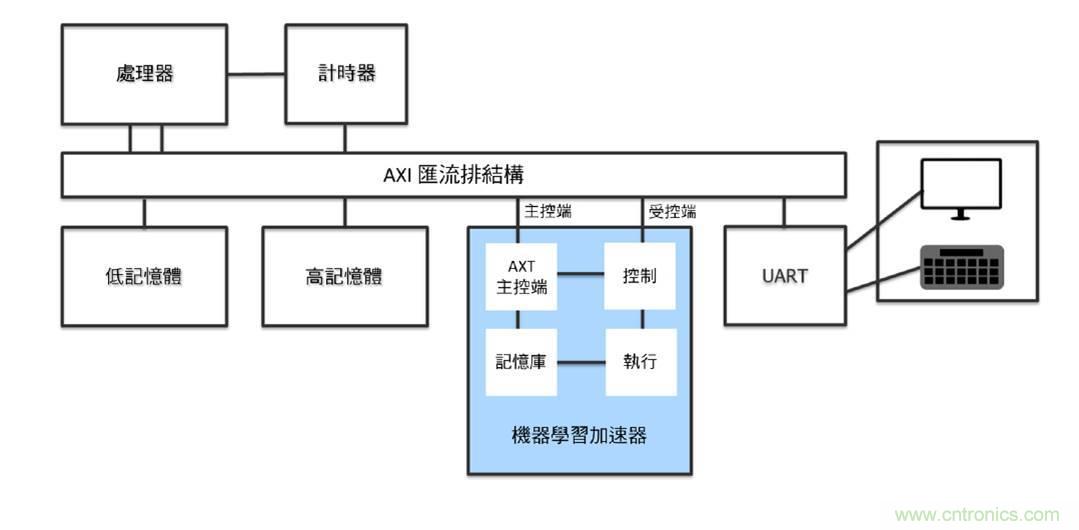

基礎處理器示例（圖7）顯示了如何將機器學習加速器連接到完整的處理器型系統中，并采用了AXI示例。此示例中的機器學習加速器采用了簡單的乘積／累加構架，搭配2-D折積和區域取最大值。支持數個第三方處理器IP模型，并包含一個用于裸金屬編程的軟件流程（含有相關數據）。
圖7：基礎處理器平臺示例
