判斷電線電纜斷點的新方法

發布時間:2019-11-15 責任編輯:xueqi

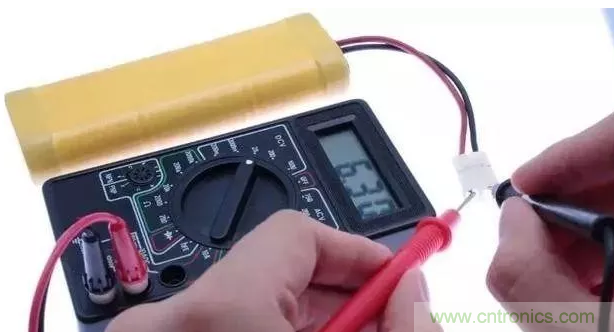

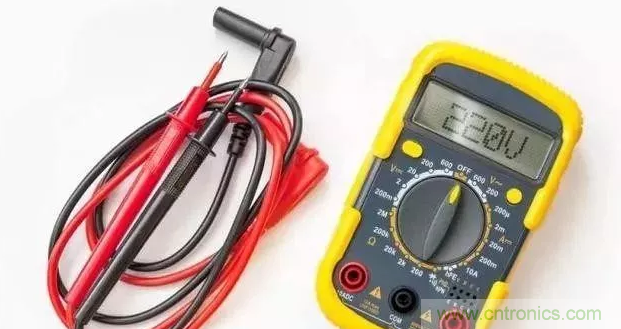

【導讀】大家對數字萬用表應該不陌生吧,它除了可以進行電壓、電流、電阻、電容和晶體管等基本參數的測量外,還可以通過變通使用,使其功能得到進一步拓展,達到一表多用的目的。但你知道數字萬用表還能用來判斷電線電纜斷點嗎?

當電纜或電纜的內部出現斷線故障時,由于外部絕緣皮的包裹,使斷線的確切位置不易確定,用數字萬用表可以將這一難題輕松搞定。

具體方法:把有斷點的電線(電纜)一端接在220V市電的火線上,另一端懸空。將數字萬用表拔至AC2V擋,從電線(電纜)的火線接入端開始,用一只手捏住黑表筆的筆尖,另一只手將紅表筆沿導線的絕緣皮慢慢移動,此時顯示屏顯示的電壓值大約為0.445V(DT890D型表所測)左右。

當紅表筆移動到某處時,顯示屏顯示的電壓突然下降到0.0幾伏(大約是原來電壓的十分之一),從該位置向前(火線接入端)的大約 15cm處即是電線(電纜)斷點所在。

用此法檢查屏蔽線時,如果僅僅是芯線折斷而屏蔽層沒斷,則此法是無能為力的。


斷芯故障點有以下方法進行檢測:

感應法 可用感應電筆和數字萬用表;

適應于無金屬鎧裝和鋼帶屏蔽的電纜;

要注意防止觸電,測試處及用設備復繞時的端頭接電處等。


具體做法:

1、將電纜的導體芯懸空,并保證不會導致路路和觸電事故發生;同時保證電纜盡量離接地體(如地面、設備等)遠一些;

2、在電纜中選擇完好的絕緣芯,接通220VAC的相線(火線),不接地線;

3、如果用感應電筆,則手指接觸電筆上感應觸點,并在能明確帶電體絕緣層外測試電筆是否正常。如果用數字萬用表,將萬用表置于20或200mV檔,則在紅表筆上套上較薄的塑料絕緣套,用手握住黑表筆;在明確帶電體絕緣層外測試,并讀數;然后移離帶電體較遠位置,并讀數;比較兩讀數的差值,通常在帶電體上應有較高的讀數,如0.4mV,而遠離帶電體則較低,如0.15mV;記住此特征,可以開始測試了。

4、緊靠電纜沿電纜測試,當發現感應電筆指示燈變暗,或萬用表讀數明顯下降時,變化處即為斷點。

5、測試完成,注意放電。


電容法

當電纜外有銅帶或鋼帶等金屬鎧裝層時,感應法不能進行檢測,此時用電容法;適應于所有電纜;在用電容法時先明白電容測試的原理——測試電容時,測試回路中使用的是交流/脈沖信號,即測量交流分壓或通過對電容體(兩相互絕緣的金屬極)進行充電和放電,測試電容體上的累積電量,轉換為電容量的讀數。


電容法,可能因電纜繞成圈狀、各絕緣芯繞在一起而形成的電感,非良導體(如鋼帶)的電阻、各導電體之間的雜散電容等而影響精確度;此中的電感很小,可以不計;電阻對測電容影響也不大,只是將導體與鋼帶連接和不連接電容變化差別不大,也可不計;但雜散電容則影響較大,做了一個試驗:完好芯與鋼帶之間電容為117nF,將其他芯與鋼帶連接,測結果還是117nF,而兩芯之間則有72nF。

為方便說明,假設電纜為2芯鋼帶鎧裝,其中1芯有1個斷點的電纜;


具體做法如下:

1、將電纜兩端頭所有絕緣芯導體、鎧裝層等懸空;

2、分別在兩端測量完好絕緣芯和有斷芯絕緣芯對鋼帶(或第三芯完好絕緣芯)的電容值,并記錄數值;此時,對應的完好絕緣芯的兩端測得的電容值應非常接近;同一斷芯兩端電容值相加應略大于處于同樣位置完好絕緣芯電容值,則說明只有一個斷點,或多個斷點但距離非常近;如果同一斷芯兩端電容值相加小于處于同樣位置完好絕緣芯電容值,則說明斷點至少有兩處;注:理論上,如果只有一個斷點或多個斷點但非常近,兩端電容值之和應大于同樣位置完好絕緣芯的電容值,多少則因電纜不同而異,見后面的理論分析。

3、根據斷芯絕緣芯與完好絕緣芯的電容值進行比較計算,分別得到兩端的長度,此時長度與實際長度可能有差別,下一步進行再校正;但兩芯不鎧裝電纜,就無法進行校正。

4、如果計算長度之和大于實際長度,多出長度值為負,如果小于實際長度則為正;再值用斷芯絕緣芯的電容值,將差值分配,分得的長段修正長段,短段修正短段,則得到斷點的實際位置。
