但是隨著采樣速率和存儲深度的提升，數字信號處理能力成為一大挑戰，傳統的使用內置計算機的Matlab軟件處理方式已經不能滿足測試速度的要求。現在，90000和90000-X示波器采用FPGA硬件進行數字信號的處理，代表了示波器數字信號處理技術發展的方向。

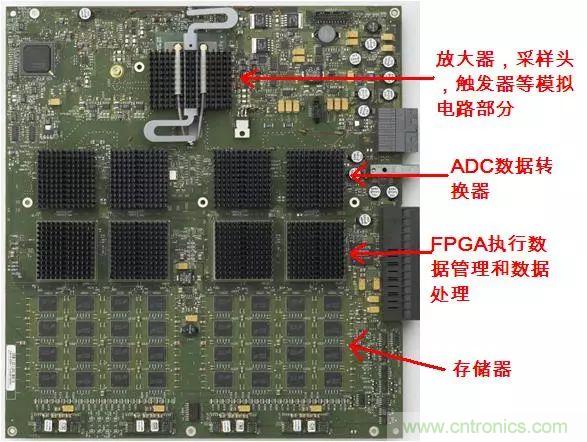

90000和90000-X示波器的FPGA執行了如下處理，大幅度提升了示波器響應的速度;其FPGA也集成了嵌入去嵌入和精密探頭校準算法，也大幅度提升了測試精度。



1、MegaZoom處理核



MegaZoom處理核集成在FGPA內部，它對存儲器進行管理。首先是使用乒乓處理技術，把存儲器分為兩部分，一部分捕獲數據時，另一部分在傳遞數據。這樣波形更新速度可提升一倍。



MegaZoom也進行壓縮處理，進行屏幕顯示波形數據運算，只傳遞需要顯示的數據到示波器屏幕上，這樣刷新速率會提升許多倍。一旦需要測量數據，再把數據傳遞給內部計算機進行參數計算?，F(xiàn)在已經能夠用FPGA處理一部分測量參數了，只傳遞測量參數，速度又將大幅提升。



2、FPGA進行波形參數測量



現在已經把一部分測試參數用FPGA實現了，未來會把主要的測量參數都用FPGA實現，整個示波器的速度又會大幅度提升。



3、FPGA進行正弦內插



傳統的示波器的Sinx/x正弦內插是用內置計算機的Matlab來實現，一旦設置的存儲深度比較深，則示波器的速度會變得很慢，現在用FPGA來實現，則沒有這樣的瓶頸。



4、FPGA進行幅度和相位修正

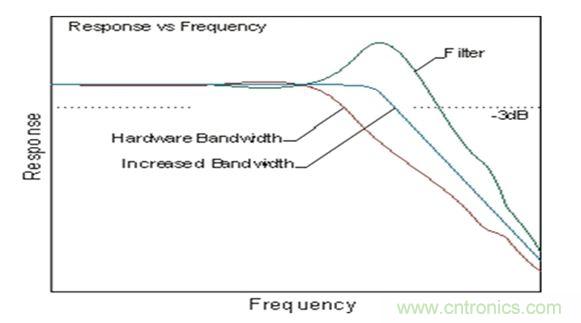

硬件放大器、采樣保持電路的幅頻和相頻響應沒法做到很完美，那用FPGA進行幅度和相位修正是理想化頻響的正當方法。有的示波器也可以用這種修正來提升或降低示波器的帶寬。圖2是提升示波器帶寬的方法，應用一個高通濾波器(圖2綠色曲線)，提升示波器帶寬(原來硬件帶寬曲線是紅色曲線)到更高數量級(藍色曲線)。



圖2. DSP提升示波器帶寬的方法



5、FPGA進行觸發抖動修正



硬件觸發器的觸發抖動一般是1PS以上，可以用FPGA進行觸發抖動修正到100fs量級，這樣提升了單個波形的觸發精度。但是沒法修正雙通道的時間偏差不確定度。



6、FPGA進行FFT運算和頻譜觸發



用FPGA進行FFT運算可大幅度提升FFT處理的速度，并且可以進行頻譜觸發。用內置計算機的Matlab進行FFT處理，當內存深度設置比較深時一般較慢，也沒法進行頻譜觸發。



7、FPGA執行嵌入和去嵌入處理，執行精密探頭校準參數的處理



用FPGA執行嵌入和去嵌入處理，大幅度提升了響應速度。



由于精密探頭校準參數類似于S參數，校準參數表的數據量比較大，只有用FPGA進行處理，才能滿足速度的要求。



8、FPGA執行協議觸發和協議譯碼



示波器做總線的協議分析是示波器應用方向之一，但是用軟件做協議譯碼速度比較慢，用軟件只能進行協議搜索，而不能進行協議觸發。現在一些示波器如3000-X示波器已經用處理器實現了這個功能，使得譯碼速度很快，而且可以進行協議的硬件觸發。高端示波器用FPGA實現這個功能也在研發之中。



小結：



高端示波器用FPGA實現數字信號處理技術正在不斷提升中，這必將大幅度提升示波器的響應速度和精度。這是示波器R&D關鍵工作之一。
