如何使用集靈活性和高集成度于一身的全能ADC—— μModule數據采集系統ADAQ798x系列呢？ADI工程師為此撰寫了6篇博客，目的是幫助系統您充分利用ADAQ798x系列的靈活前端，并說明它可以如何配置以適應不同應用。



今天，我們先來看看該系列博客的前兩篇：





ADC驅動器用于調理輸入信號，并充當信號源與SAR ADC開關電容輸入之間的低阻抗緩沖器。ADAQ798x的ADC驅動器采用“兩全其美”的辦法，不僅具備信號鏈集成優勢，而且提供設計靈活性，支持很多不同的應用。



ADAQ798x中集成ADC驅動器可減少電路板面積，免除（有時令人畏懼的）選擇合適放大器的任務。但是，ADC驅動器配置仍很靈活，因為其輸入和輸出直接路由到器件上的引腳，允許增加外部無源元件實現增益、濾波等。使得ADAQ798x能夠支持多精密應用中的信號幅度和帶寬。



我們將在后續的內容中討論ADAQ798x的幾種常見ADC驅動器配置方案。但在具體了解這些配置的詳情之前，讓我們明確許多應用關于ADC驅動器的一些常見設計考慮。





ADAQ798x集成ADC將0 V至VREF的單極性單端信號轉換成16位結果。VREF為基準電壓，其是在外部產生，可在2.4 V至5.1 V范圍內設置。必須配置ADC驅動器以轉換輸入源的輸出范圍，使其適合集成ADC的輸入范圍。





ADAQ7980/ADAQ7988數據手冊給出了ADC驅動器在單位增益配置下的性能，其中IN+引腳的電壓輸入為0 V至VREF。這種配置是最簡單的設計（僅需要將IN-與AMP_OUT引腳短接起來?。?，可實現最佳噪聲性能和功耗，但并非總是可行，因為很多傳感器和信號源不符合ADC的輸入范圍。



例如，工業應用常常涉及幅度高達20 VPP的雙極性信號！幸運的是，只要增加幾個無源元件，便可實現增益、衰減、單極性到雙極性轉換和有源濾波，使信號鏈可能無需使用其他放大器。





在未來的文章中，隨著對配置方案的深入探索，我們需要牢記一些關鍵設計注意事項。例子包括：





每種應用對每個參數有不同的要求，但所有參數皆受ADC驅動器配置和所用元件影響。例如，使用大值電阻通常會降低功耗并提高輸入阻抗，但會增加系統噪聲、失真、失調和增益誤差。我們將在未來的文章中考察與具體配置相關的各個參數。





正如上述所說，ADAQ798x集成ADC驅動器的多種常見且有用的配置方案，如何進行設計，以及需要注意什么。接下來我們討論下如何使用常見的同相配置來讓ADAQ798x與小于ADC輸入范圍（0 V至VREF）的單極性輸入源接口。

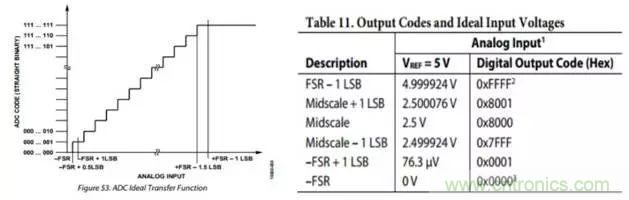

ADC轉換0 V和VREF之間的輸入，意味著ADC驅動器的輸出范圍也必須是0 V到VREF，系統才能利用ADAQ798x提供的全部216個碼。ADAQ798x集成ADC驅動器可提供增益來使幅度較小的信號得到必要的擴大。

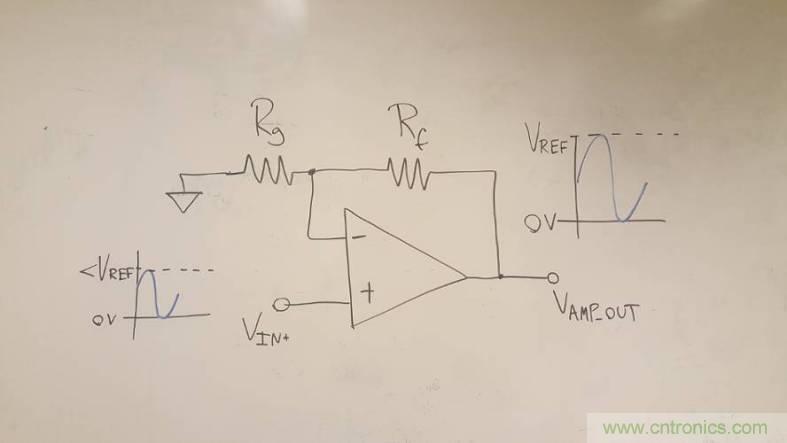

這就要用到同相配置。此配置為單極性信號提供增益，提供高輸入阻抗，只需增加兩個電阻。





很多系統設計師已經知道同相配置的工作原理，但我們將結合ADAQ798x予以討論，并了解該配置如何影響系統的關鍵性能參數，包括系統噪聲、信噪比(SNR)和總諧波失真(THD)。





如何選擇電阻Rf和Rg？ADC驅動器輸出端的電壓(vAMP_OUT)為：





vAMP_OUT在0 V和VREF之間，Rf和Rg之比很容易根據應用的輸入范圍(vIN+)進行計算：





算出Rf和Rg之比后，必須選擇其具體值。這些電阻的“恰當”值取決于應用，并且必須考慮系統噪聲性能與功耗、失真、放大器穩定性的平衡。Rf值越低，則噪聲越低，但從ADC驅動器輸出端吸取的電流會增大（功耗提高）。使用較大Rf值可限制此功耗，但會增加系統噪聲并可能造成不穩定問題。





較大電阻會貢獻較多噪聲，并且可能影響系統的本底噪聲和交流性能規格（比如SNR）。系統總噪聲為電路中各噪聲源的和方根，包括電阻、ADC驅動器和ADC本身的噪聲：





其中，vn,system為系統有效值本底噪聲，vn,ADC driver為ADC驅動器電路的總噪聲（包括外部電阻），vn,ADC為ADC本底噪聲規格。



ADAQ7980/ADAQ7988數據手冊中闡述了如何計算vn,ADC driver（參見噪聲考慮和信號建立部分）；對于5 V基準電壓，算出vn,ADC為44.4 μVRMS。參考電路《庫隔離、2通道、16位、500 kSPS同步采樣 信號鏈，集成數據采集系統》中還說明了如何根據系統總噪聲計算系統的預期SNR（參見系統噪聲分析部分）。為了簡潔起見，我們不會在這里重復那些計算，但會再舉一個例子。





我們來考慮這樣一種情況：ADAQ7980需要與一個輸出范圍為0 V至2.5 V的傳感器直接接口，采用5 V基準電壓。由于傳感器的輸出幅度等于ADC輸入范圍的一半，所以ADC驅動器的增益應設置為2。這要求Rf等于Rg，但Rf的選擇有一定的靈活性。

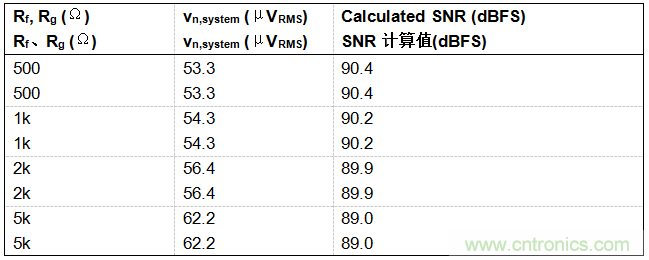

首先來看看不同的Rf（和Rg）值對系統本底噪聲和相應的預期SNR有何影響：

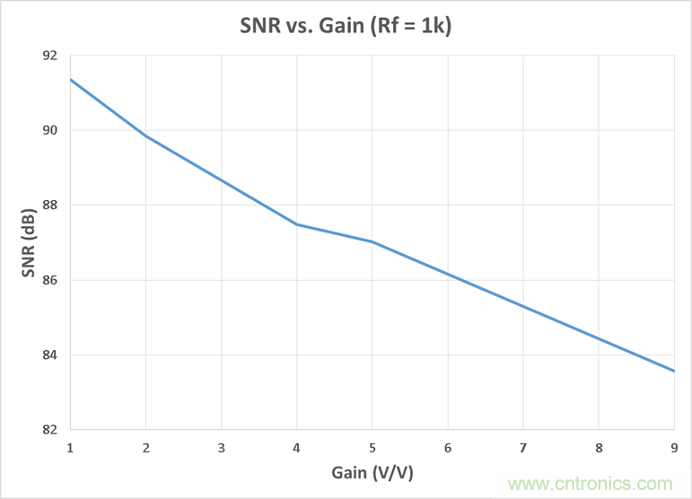

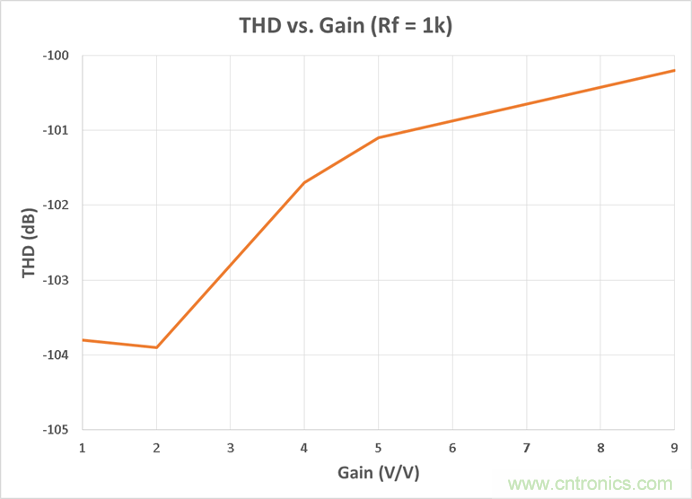

可以看到，使用較高的Rf和Rg值時，系統噪聲會提高，SNR會下降。提高增益也會降低SNR性能，因為它會提高ADC驅動器輸入電壓噪聲和Rg貢獻的有效噪聲。下面的曲線顯示了不同增益下實測的SNR和THD（總諧波失真）結果，Rf = 1 kΩ（輸入頻率 = 10 kHz）。







不過，選擇較小電阻的缺點之一是ADC驅動器需要通過反饋網絡輸送更多電流（因而功耗增加）。通過Rf和Rg的瞬時電流等于vAMP_OUT除以Rf與Rg之和。此電流會加到系統總功耗上，在低功耗應用中應予以限制。





這種配置的一個優勢是其輸入阻抗非常大，因為信號源直接連到ADC驅動器的同相節點。這對輸出阻抗非常大的信號源特別有用。我們會看到，對于其他配置，情況并非總是如此。



雖然同相配置可提供增益，但也有一些實際限制。首先，正如《模擬對話》文章《精密SAR模數轉換器的前端放大器和RC濾波器設計》所述，ADC驅動器必須維持一定的大（和小）信號帶寬以滿足ADC的正向（和反向）建立要求。帶寬與閉環增益成反比。系統噪聲也會隨著增益提高而提高，在某一點時，性能會降低太多，只有進行相當程度的濾波才可行（我們將在后續連載中討論）。



另外，對于要求極低失調和增益誤差與漂移的應用，務必使用具有適當容差和TCR規格的精密電阻。如可能，應使用指定了各電阻間阻值和TCR的跟蹤精度的匹配電阻網絡（例如LT5400系列）。參考電路《庫隔離、2通道、16位、500 kSPS同步采樣 信號鏈，集成數據采集系統》 詳細探討了這一概念。還應注意，ADC驅動器的輸入偏置電流會流經Rf和Rg，這會引起系統的電壓失調?？稍贏DC驅動器的同相節點與輸入源之間放置一個電阻以抵消此類失調，但應注意，此電阻也會增加系統噪聲！



下期我們將討論全能DAQ ADAQ798x的同相求和配置以及支持衰減的同相求和配置，敬請期待！
