【導讀】憑借高效率，低成本，易用性，電磁爐已經成為電爐子和燃氣爐子的替代品，被廣泛的使用。今天的電磁爐，帶LED觸摸屏的成本甚至已經做到了100人民幣以下，那么您有沒有想過其內部構造是什么樣的呢？
現在，憑借高效率，低成本，易用性，電磁爐已經成為電爐子和燃氣爐子的替代品，被廣泛的使用。

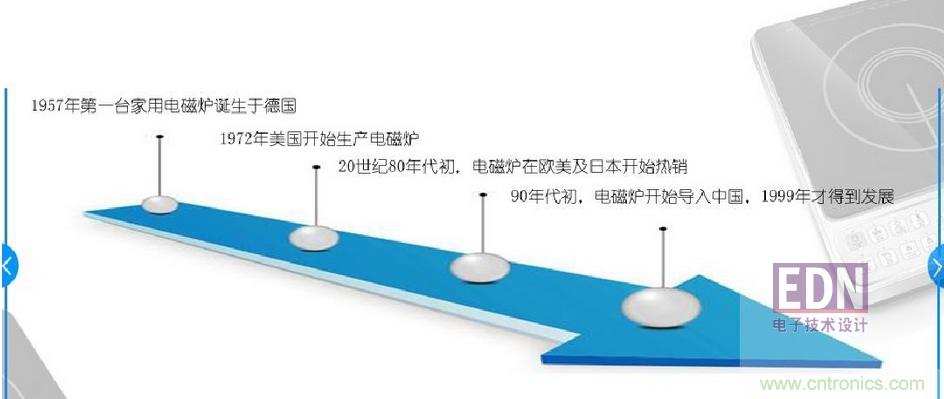

但是追溯其歷史，世界上首臺家用電磁爐子1957 年在德國誕生，當時作為貴族玩具其輸出功率僅在100W左右。1980年代末期電磁爐進入中國，一直到上世紀末才被廣泛使用起來。
今天的電磁爐，帶LED觸摸屏的成本甚至已經做到了100人民幣以下，那么您有沒有想過其內部構造是什么樣的呢？
拆解的這個電磁爐看不出來品牌，從外表來看還遠沒有我們百元內的電磁爐時尚，應該不是什么新款。
拆開后發現其包含兩個電路板，一塊感應線圈和一對溫度傳感器。與許多電子產品相比，這款灶具非常模塊化，可修復。

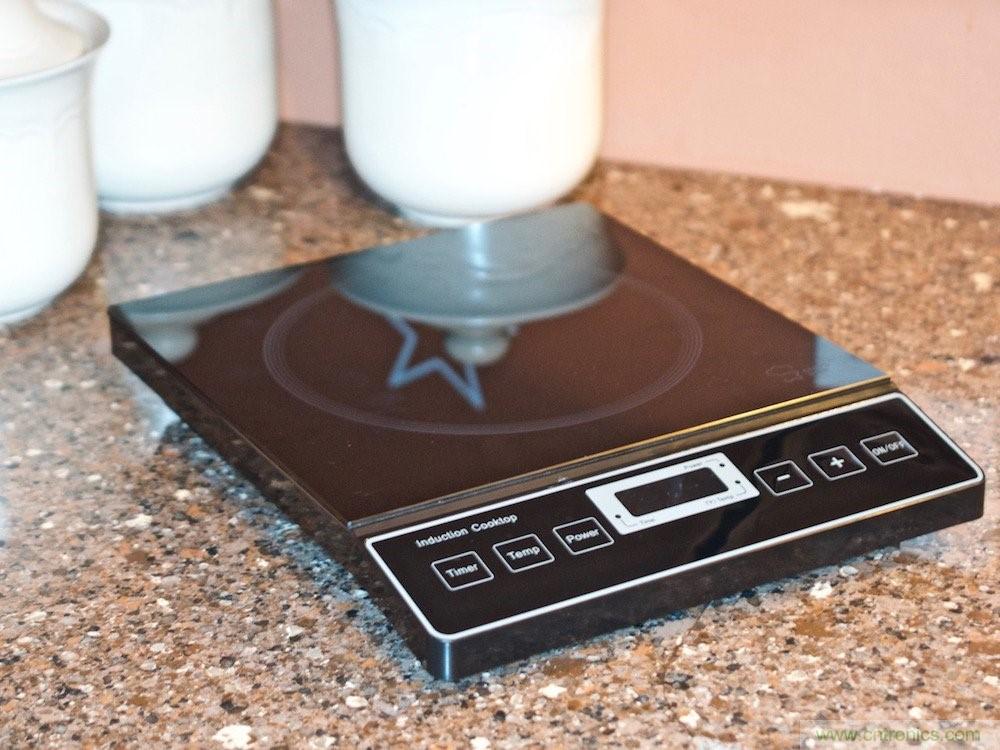

圖：電磁爐外觀
打開電磁爐內部看看
要打開電磁爐灶，必須拆下八個自攻十字頭螺釘。
一旦拆開，塑料外殼立刻分成了兩塊。第一部分，頂部，包括了用戶界面和相關的電子產品。底部則是玻璃爐灶的頂部。
連接這兩層是一個帶狀電纜。
圖：電磁爐頂部與頂部
用戶界面下的電子器件
這些電子器件幫助用戶控制電磁爐。

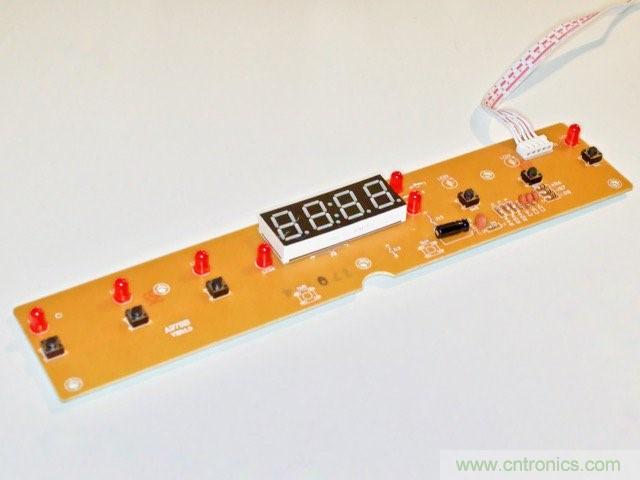

界面上有塊電路板，上面包括界面所需所有元素。該板上裝有七個5mm紅色LED燈，六個觸覺按鈕和七段顯示屏。
電路板還有兩個額外的觸覺按鈕和兩個LED的管腳，但沒有接口。
圖：1628 LED驅動器
在板子的背面有一個“1628”LED驅動器。1628 LED驅動器很多家公司都有生產，它不僅僅是可以控制LED。1628將串行數據轉換為單獨的LED控制，并允許掃描按鈕。
該驅動器采用SOP 28封裝，并焊接到單層PCB的后部。

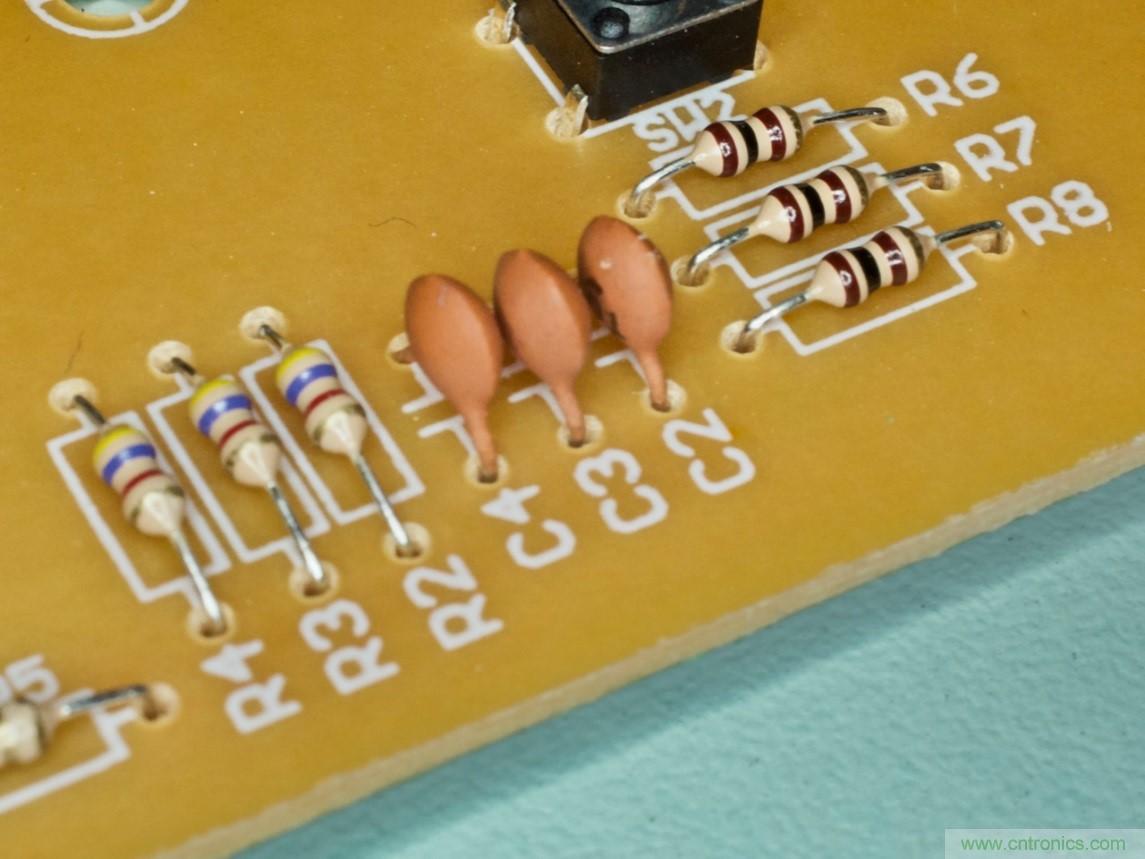

圖：用戶界面的PCB的組件
PCB上有一些其他無源元件位于頂部。這些組件使用分壓網絡執行邏輯電平轉換，并幫助過濾信號。
再來看看電源
圖：底部電路板
作為打開的外殼的下半部分，第二個電路板負責電壓的調節和器件的控制。
這是一個單面板，兩側有幾根跳線和組件。板的焊接側涂有保護涂層，以保護小的表面貼裝器件。

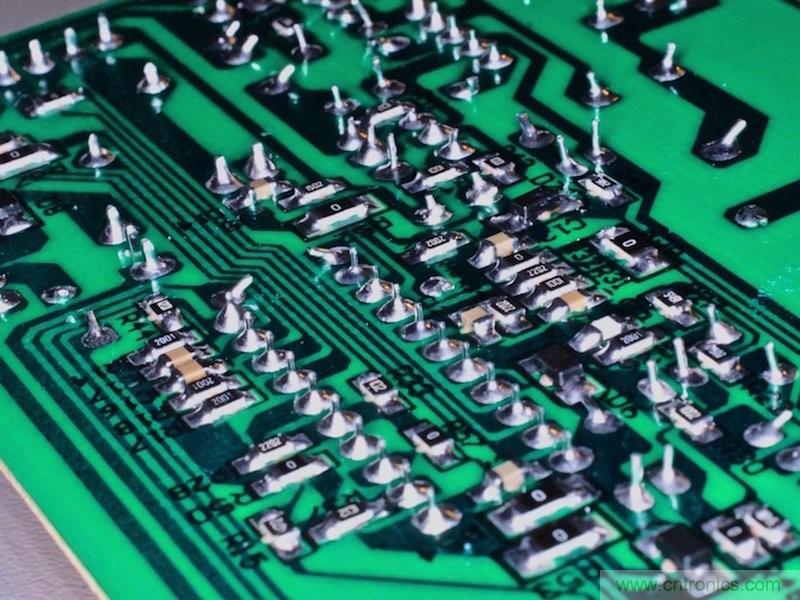

圖：小的表面貼裝元件
進入該電路板的交流電被分成兩條路徑，包括為感應線圈供電的較高功率路徑，以及為控制電子器件供電的低功率路徑。
120V通過一對鏟形連接器連接。 然后，120V會通過一個250V 20A保險絲。TVR 07241壓敏電阻在輸入端保護電子元件。
在低功率路徑后面，有一個由四個二極管組成的橋式整流器。然后，AC-DC轉換器將電壓轉換成XVDC。借助于意法半導體的VIPER12A和具有EE13內核的開關型變壓器，可以控制此轉換。
AC到DC轉換器工作在固定的60kHz。

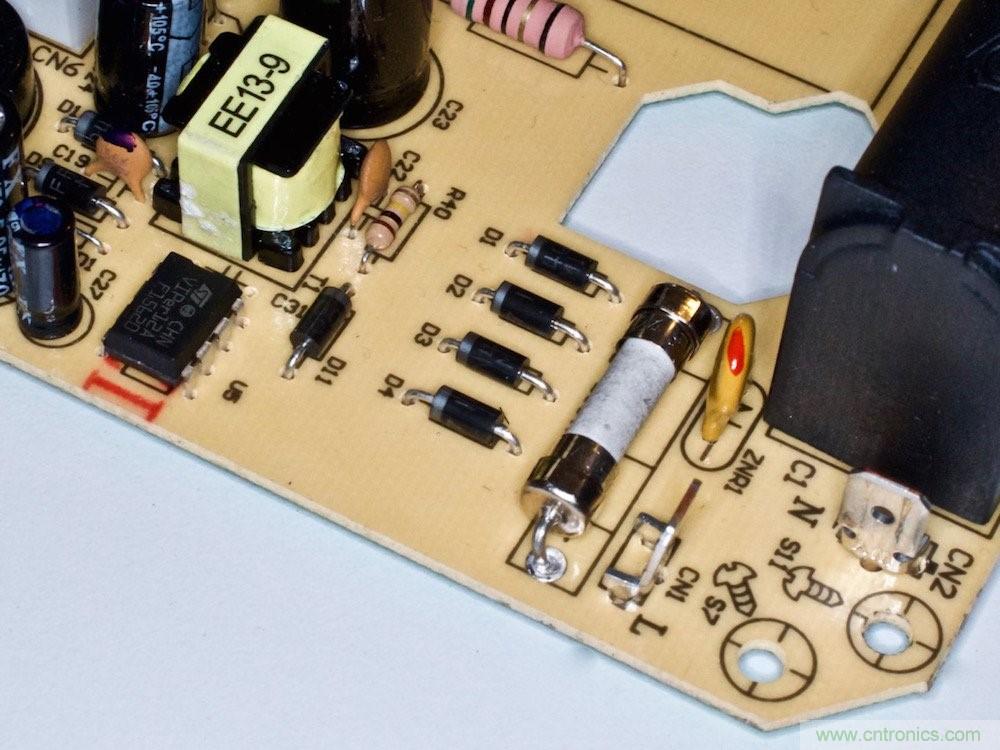

圖：低功耗開關電源

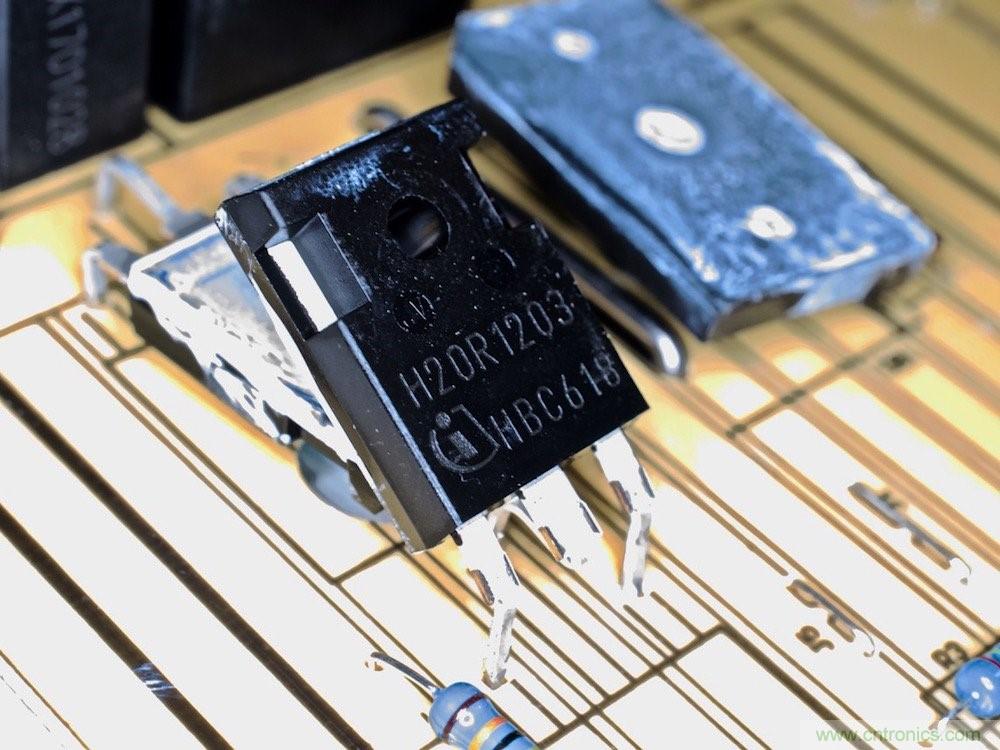

圖：大功率開關電源IGBT
盡管安裝了較高功率的散熱器，大功率電子部分還是會通過橋式整流器。全波整流電壓然后通過兩個大電感L1和L2發送，然后經過C2和C3。兩個IGBT Q1和Q10并聯，將電壓切換到線圈。這兩個IGBT是英飛凌的IHW20N120R3，在1200V時額定值為40A。
看看控制電路

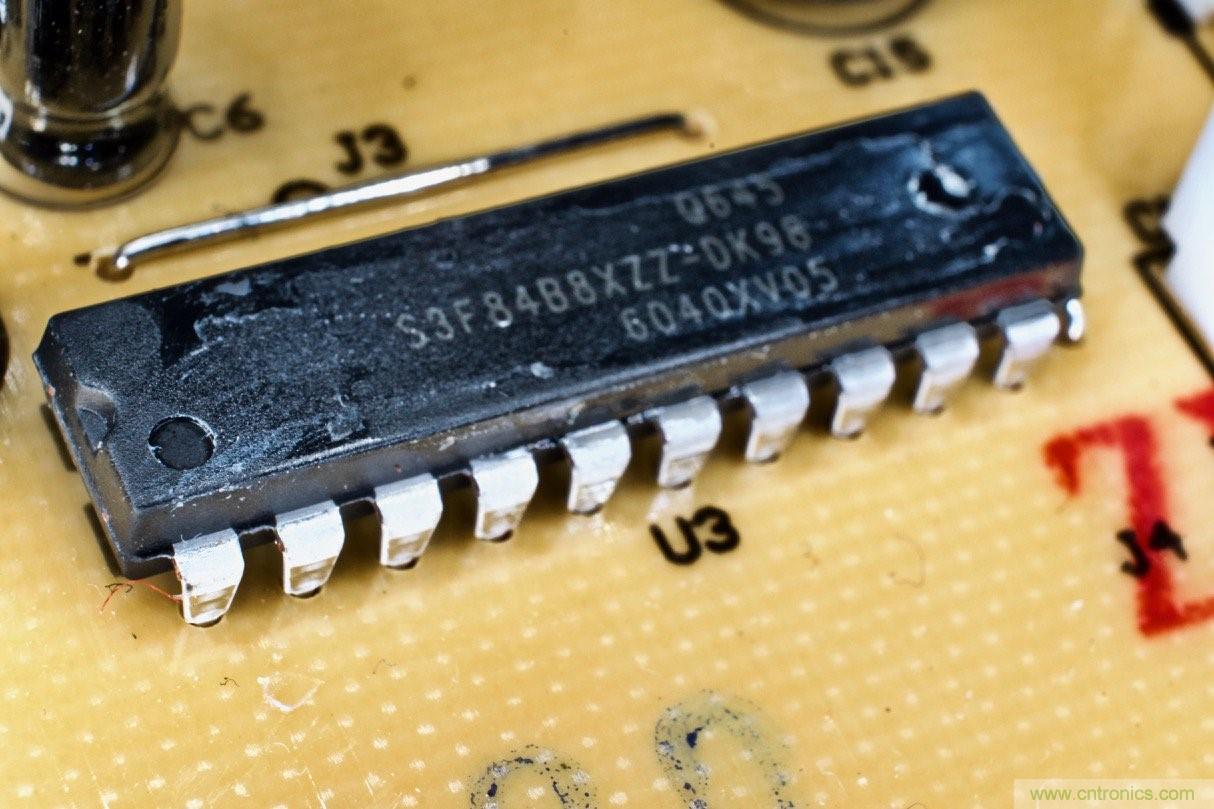

圖：專用微控制器
這個設備的核心是一個特殊的微控制器，由Zilog制造的S3F84B8。該微控制器專為電磁爐設計！
該微控制器有幾個特點使其非常適合此用途：它具有10位PWM通道來切換線圈，8個10位模數轉換器。它只需要很少的外部組件，從而能降低BOM成本。
看看感應線圈的模樣
圖：感應線圈
電磁爐灶的關鍵部分是線圈。該電磁爐的線圈由21匝Litz線組成。多導體Litz線用于減少皮膚效應。

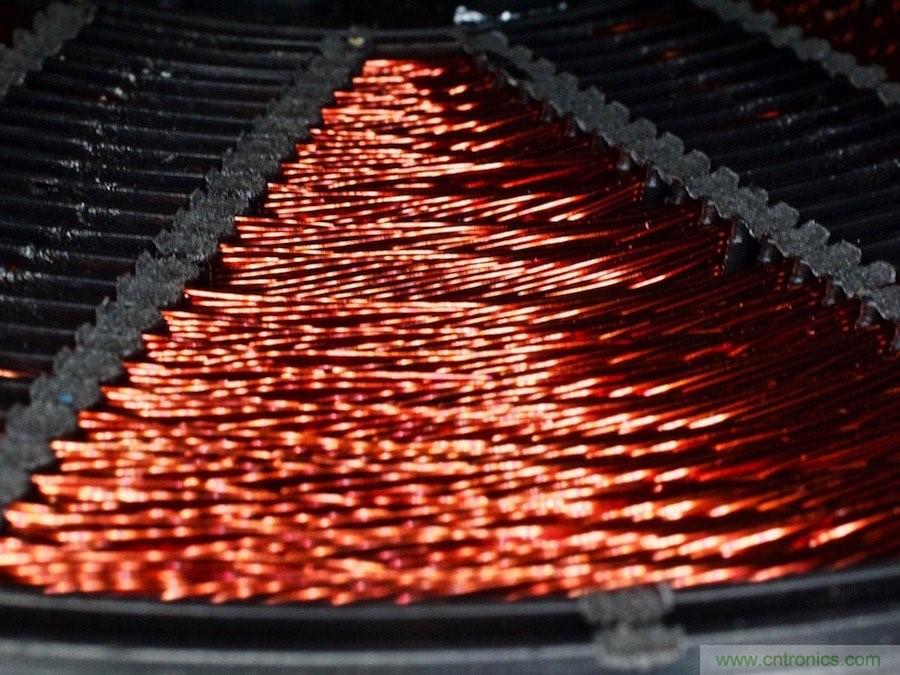

圖：Litz線
位于感應線圈中間的是一個溫度傳感器。傳感器中有兩個溫度傳感組件。第一個是熱熔絲，該保險絲在184度或363華氏度時打開。
第二個組件是齊納二極管。不同齊納二極管的溫度系數不同，因此通過查看其反向擊穿電壓可以確定溫度。
圖：溫度傳感器
結論
圖：仔細看看線圈
可以看到，這個電磁爐里面有一堆有趣的電子產品。這是一個較低成本的選擇，但仍然合理的使用了很多專門的組件。
本文的拆解部分來源于Alex Udanis的拆解：Induction Cooktop
本文轉載自電子技術設計。
