示波器模板測試功能解讀
發布時間:2017-08-01 責任編輯:susan
【導讀】在電子產品的可靠性驗證測試中,模板測試非常實用,長時間監控波形的故障率,并根據故障波形定位原因是保證品控質量的重要手段,本文將對示波器的模板測試功能做詳細的解讀。
1.1模板測試概述
模板測試功能主要用于信號質量的評估,通過在示波器中設置模板對波形進行實時測試,統計在規定的測試條件內測試的次數、失敗的數據幀個數、失敗比率、測試時間等,并顯示測試的結果和輸出測試的數據。測試在設計和制造過程中能夠節省時間和費用,并確保客戶能夠更快收到更高的質量產品。
1.2模板功能效果圖:

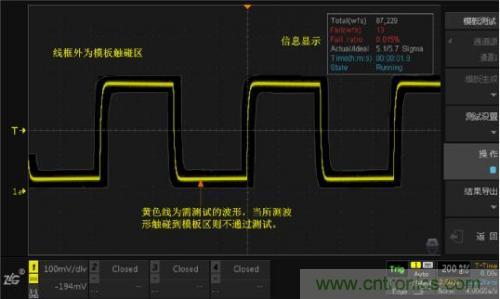

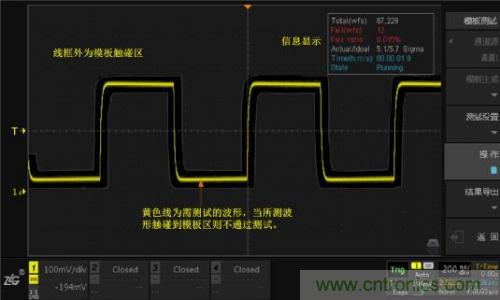

圖1.ZDS3000/4000系列模板測試界面
上圖就是模板測試的測試界面,其中,線框外為模板觸碰區,波形接觸到該區域會被判定為不合格波形,即“Fail”。沒有接觸到模板觸碰區的波形為“Pass”。右上角顯示信息是模板測試中的一些狀態信息。
1.3模板測試相關設置
模板測試的相關設置如下:
l功能使能
首先,讓“標準波形”穩定的顯示在屏幕上。點擊【Analyze】進入分析界面,選擇【模板測試】,打開【功能使能】為“ON”狀態。模板測試界面如下圖所示。
圖1.2 模板測試界面
l通道源選擇
使用模板測試前用戶需選擇【通道源】,即需要測試的波形通道,通道源可以選擇通道1、通道2、通道3和通道4,如圖 1.3所示。
圖1.3 通道選擇
l模板生成及調節
點擊【模板生成】,進入模板生成設置界面,如圖 1.4所示。通過調整垂直容限范圍和水平容限范圍,在視圖區可看到加亮區為模板測試區域,點擊【生成】即可形成模板測試。
圖1.4 模板生成界面
生成模板后,可以根據右側的菜單做垂直,水平容限調節,導入導出模板等操作。
l停止條件設定
停止條件即測試過程當?shù)竭_(dá)所設置的停止條件時立即停止,如圖 1.6所示。
圖1.5 測試停止條件
模板測試的停止條件包括:
None:即無停止條件,測試持續進行,直到手動點擊停止才結束測試。
失敗次數:測試過程中,當失敗次數達到所設的值時,測試立即停止。
測試時間:測試時間達到所設置的時間值時,測試立即停止。
總次數:測試過程中,當測試次數達到所設的總次數時,測試立即停止。
總Sigma:測試過程,當Sigma值達到所設定的值時,測試立即停止。
l失敗操作
失敗操作即若波形進行測試過程中無法通過測試時,將執行警示操作。失敗操作如圖 1.7所示。
圖1.6 失敗操作
失敗操作包括:
聲音提示:即當出現測試不通過項時,系統會發出警報聲(蜂鳴器)提醒;
保存截屏:即當出現測試不通過項時,系統會自動對失敗項進行截屏保存;
保存數據:即當出現測試不通過項時,系統會自動進行數據存儲。
三項失敗操作可以選擇多項進行提示,不選擇任何失敗提醒操作,則若出現失敗項不做任何提醒。
l特殊模板導入
當原始波形沒辦法滿足我們對波形的限制時,用戶還可將儀器內部Flash存儲器或外部U盤中存儲的測試模板文件導入,導入的波形可以是以前保存的*.msk文件或者是自行設置的*.txt文件。

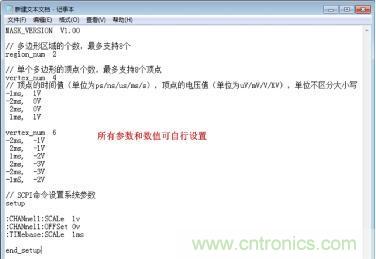

圖1.7 *.txt文件

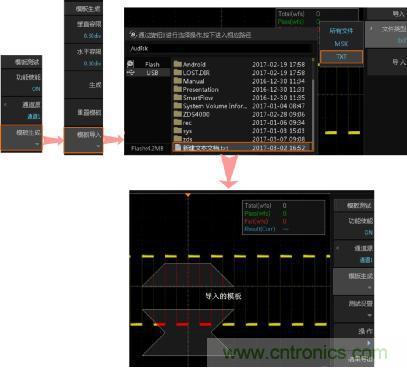

圖1.8 模板導入流程
