實戰上演:ADC測試中遇見的奇怪問題?
發布時間:2017-02-21 責任編輯:sherry
【導讀】我用ADC做測試時,起初很順利,但后來卻突然得到一些奇怪的FFT結果。這是怎么回事呢?最近我收到客戶的這個問題,并且很快將其解決。下面的FFT結果展示了這位設計工程師的問題:
圖1. AD9684 ADC采樣的正常和異常FFT結果,采樣條件:500 MSPS,170.3 MHz,AIN = –1 dBFS。
根據客戶的報告,這些FFT結果不僅看起來很離奇,而且還很不一致。這種狀態也符合我對該問題的最初猜測:因?yàn)闀r(shí)鐘源被關閉或沒有連接時鐘源,轉換器的輸入采樣時鐘接收器自身發生振蕩。如果連接時鐘的電纜不連續或信號路徑中的元件不太可靠,也有可能出現該狀態。我說過,這個問題很快就得到了解決,因?yàn)轭愃频慕Y(jié)果我已見過許多次。在此工作條件下您還可能會見到其他FFT結果,如圖2所示:
圖2. 不穩定時鐘振蕩的采樣FFT結果。
在幾乎所有應用中,您都需要采樣時鐘輸入為 單頻信號。觀察頻域部分可以發現,因相位或熱噪聲、頻率不穩或無用頻率成分而引起的任何變化,都會導致采樣時鐘和模擬輸入信號之間的預期關系失常。
造成這種情況的罪魁禍?zhǔn)资鞘裁茨??高速ADC的采樣時鐘輸入通常是具有相同共模偏置的差分輸入,并且接收器具有很高的增益。因此,若沒有施加差分信號,則這些輸入都處于相同的偏置電壓下,任何 非共模噪聲都會導致采樣時鐘接收器發生振蕩。在此情況下,產生的震蕩將不是單純的頻率(如果是,則屬于一種較理想的特性)。該頻率將會隨機變化。當采樣時鐘頻率隨機變化時,模擬輸入的能量將分布于奈奎斯特帶寬頻域。
大多數情況下,您只需認識到這一點,并恢復預期時鐘參考信號,即可繼續測試。但是,如果您想要驗證這個問題,請觀察ADC的數據時鐘輸出(DCO)(注意該方法不適用于JESD204B的輸出)。此信號通常是ADC采樣時鐘的一個延遲版, 或采樣時鐘的分頻版(如果你使用任何可以抽取數據率的數字特性)。對于圖1中的正常和異常FFT結果,相應的數據時鐘輸出如圖3所示。

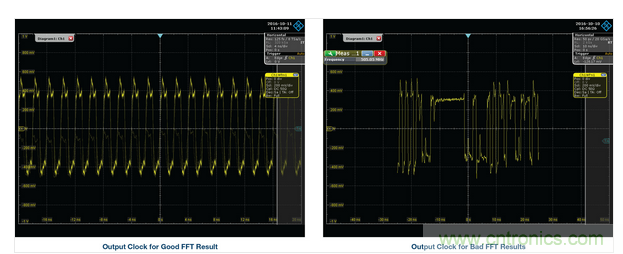

圖3. 圖1所示兩種FFT情況對應的ADC數據時鐘輸出。
可以看到,其周期是變化的,這與我們預料的情況一致。當然,我明白為什么您在首次(甚至是最初幾次)碰到這種問題時沒有認識到此原因。因?yàn)閺拿姘鍞?shù)值來看,試驗臺似乎是正常工作的,而測試結果卻突然混亂。是ADC壞了?是數據采集發生了混淆?是軟件已損壞?都不是,只是因?yàn)槿鄙僖粋€(gè)信號源而已。
