如何為有源天線陣系統選擇高效節能的窄帶接收機
發布時間:2016-07-04 責任編輯:susan
【導讀】有源天線陣使用多個專用于產生比單個元件更集中的輻射模式天線。這種集中的模式可將天線增益增加到預定目標或用戶,并可同時對波束圖型以外區域提供干擾抑制,從而無需過多信號帶寬。

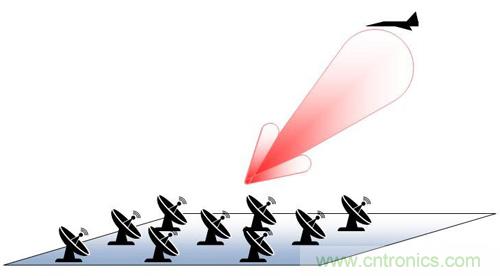

雷達陣列就是一種用于精確定位空間目標的有源天線系統。圖1中所示的簡單的3×3陣列系統能夠?qū)б齼蓚€(gè)維度的波束來追蹤目標。
圖 1:3×3雷達天線陣列
每個天線元件都需要有自己的接收機。較小的陣列可能使用八個元件;非常大的陣則會使用數以千計的元件。這些系統需要大量的接收機,因此每個接收機必須低成本且高功率;并且這些系統需要高動態范圍的性能,從而在背景噪聲和干擾中辨別目標。

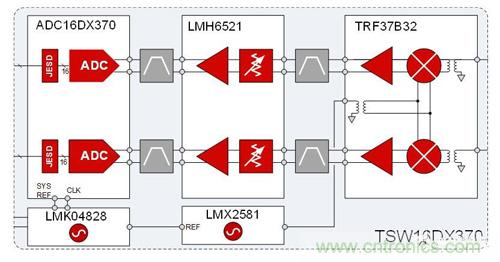

TI設計的700-2700MHz雙通道接收機和16位ADC及100MHz IF帶寬參考設計(TIDA-00360),展示了TSW16DX370評價模塊(EVM),該模塊是適用于有源天線陣系統的超外差接收機。圖2顯示了框圖。該參考設計使用TRF37B32雙混合器將輸入RF信號轉換為中頻(IF)。該混合器具有優異的增益、噪聲系數和輸入線性性能,可用于任何高端通信系統。TRF37B32的功率耗散水平在同類設備中最低。這在必須使用幾十個到幾百個接收機的系統中非常重要。
在正常運行中,設備消耗的功率是每通道大約1瓦(頻率1950MHz)。電流消耗取決于本機振蕩器(LO)的頻率。如果您需要進一步減小功率,TRF37B32可提供將標稱耗散降至每通道0.6瓦(1950MHz)的低功率模式。如果您只需要一個通道,還可以選擇單獨降低各個支線的功率,或降低兩個通道的功率,進行時間劃分雙工(TDD)操作。
TSW16DX370EVM包括一個以250MHz為中心,100MHz的1dB帶寬的IF帶通濾波器。EVM 使用了ADC16DX370提供16位分辨率并以370MSPS運行的模擬數字轉換器(ADC)。它具有在背景噪聲中辨別小信號的高信噪比性能,并使用JESD204B標準對數字?jǐn)?shù)據進行串行化。ADC16DX370僅使用兩個通道將所有數據從兩個轉換器傳輸?shù)揭粋€(gè)集中式處理器。處理多個接收機時,TSW16DX370EVM的優勢體現在對數字接口進行壓縮有利于最大限度減少路由。
圖 2:TSW16DX370接收機系統參考設計

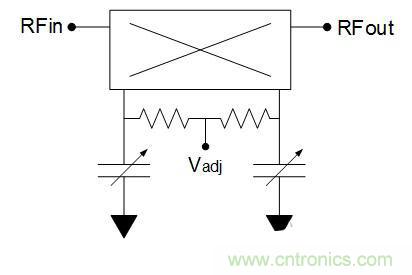

集中的波束無法在需要時導引波束,便用途有限。使用聯機相位調節電路更改各個元件的相對相位,可以導引波束。圖3顯示了基于變?nèi)荻O管的模擬相位調節器電路。混合耦合器把輸入和輸出的回波損耗保持在合理水平。如果信號路徑包括該電路,RF性能(尤其是互調失真)會由于變?nèi)荻O管的非線性性能而降低。

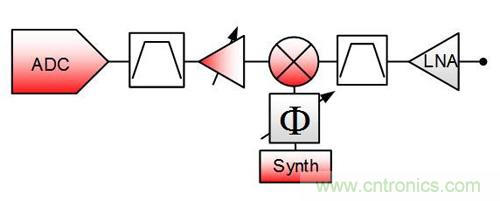

另一種方法是在LO路徑中放置相位調節器電路(如圖4中所示),這樣信號是一個單頻正弦曲線,而不是已調信號。這樣就能獲得所需的相位調節,而不影響噪聲及線性性能作為調節電壓的功能。
圖 3:相位調節電路
圖 4:LO路徑中有相位調節的超外差結構
所述的接收機能以低功率耗散保持高性能,并可輕松適應任何尺寸的天線陣。
