【導讀】作為一個非專業的攝影師,要想讓手里的相機像雞頭一樣穩定可并不是一件容易的事。2013年的時候我就想做一個相機平衡器了,我跟著玩RC的創客們玩了一陣,那時候做的相機平衡機還只能用舵機控制。2013年年中時,Alexmos突然就推出了世界上第一款愛好者級別的無刷控制器。使用這種控制器,我們不再需要舵機,只需要無刷電機就可以了,而且其平衡性也上了一個檔次,平衡過程也更加順滑。
材料清單:
● 30組25mm圓形固定夾
● 3根500mm 碳管
● 2塊2.5mm 300x100碳纖維板(有3D打印機就不需要)
● 2個5208無刷電機
● Alexmos無刷萬向節控制器
● 2200mAh LiPo電池
● Tarot支撐臂
● 5mm支撐軸
● 5個5x9x3mm法蘭軸承
● 3.2mm鉆頭
● 40個M2.5壓接螺母
● 熱縮管
● 呼吸面罩(碳纖維粉塵危險)
● 3D打印機(可選)
總物料成本大約為250美元(不算相機)。
第一步:需要自己加工的結構件
有的結構組件并不容易購買,但現在是3D打印時代,有一臺3d打印機就能輕松搞定了。點擊這里下載所有需要加工的結構件。沒有3D打印機也沒有關系,你可以手動切割碳纖維板或其它材料自行制作。

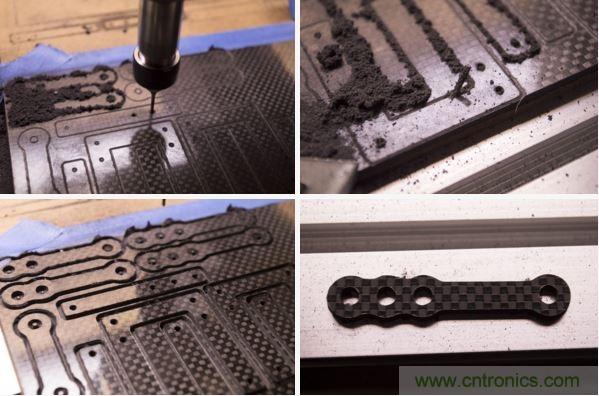

我自己使用的是數控機床加工碳纖維板進行制作的方式,將設計的CAD文件轉換成G代碼之后輸入數控機床即可。
我自己也手動加工了幾塊試試,雖然看起來并不十分整齊,但難度并不大。

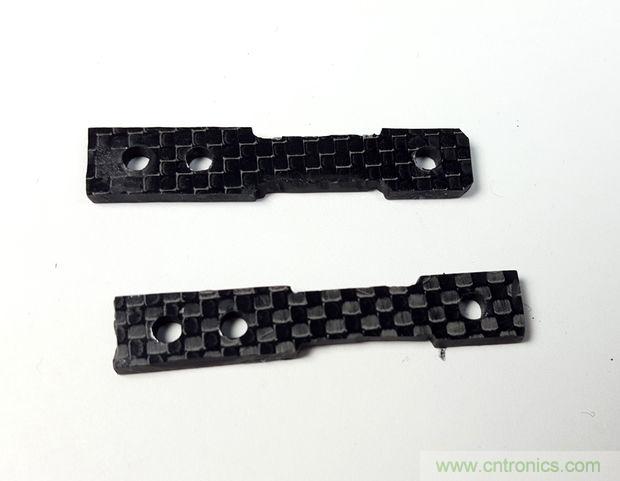

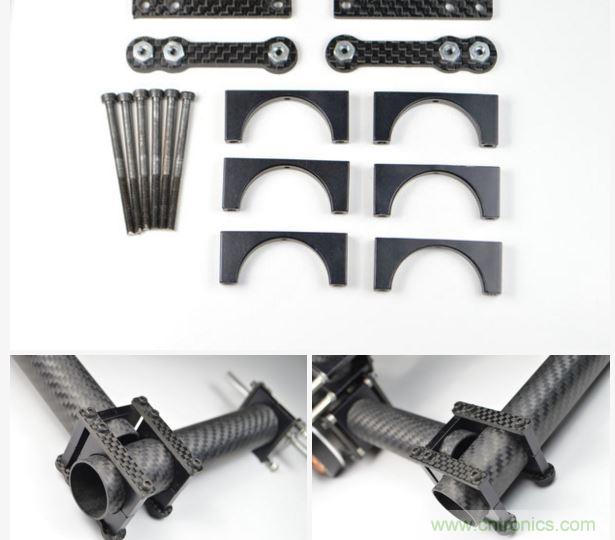

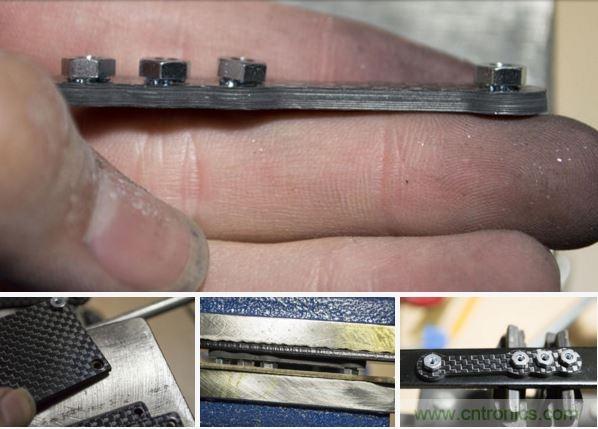

將壓接螺母固定到加工好的碳纖維板上。

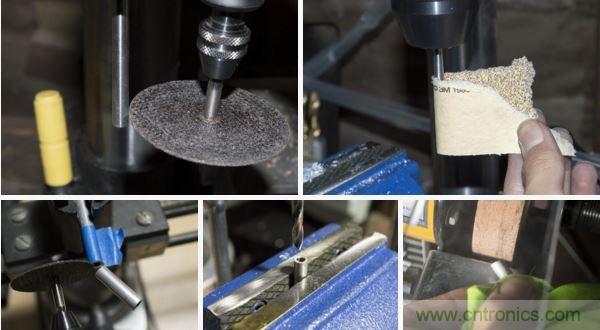

切割碳管,我切割了8段不同長度的碳管,包括2段5.5英寸的以及4英寸、6.5英寸、8.5英寸、9.5英寸、18英寸各一段。
第二步:無刷電機
作為萬向節的定位部分,我需要做一個釘針來支撐固定臂的第二部分。最后我決定通過一個新的定制后的版本來取代萬向節電機軸。我使用的軸的直徑和無刷電機的軸一樣,并且在其末端添加了一個用于固定支持臂的寬一點的套管。

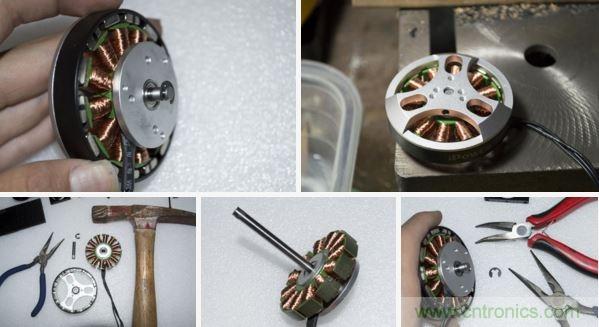

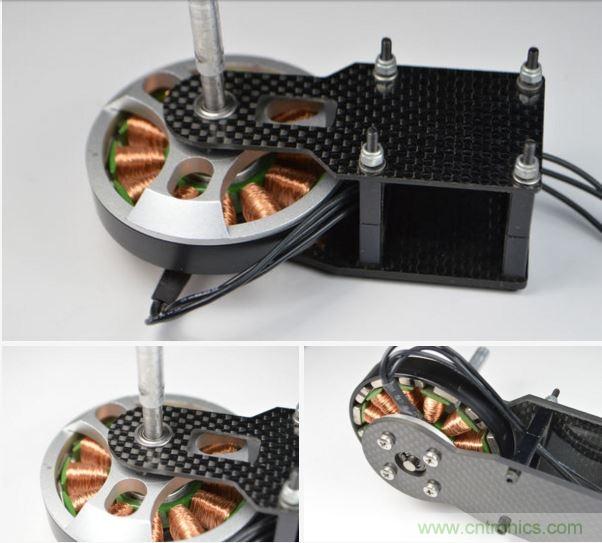

替換電機軸的使用需要用一點蠻力:用錘子將無刷電機軸敲出來。然后將更長的自定義軸安裝上去。

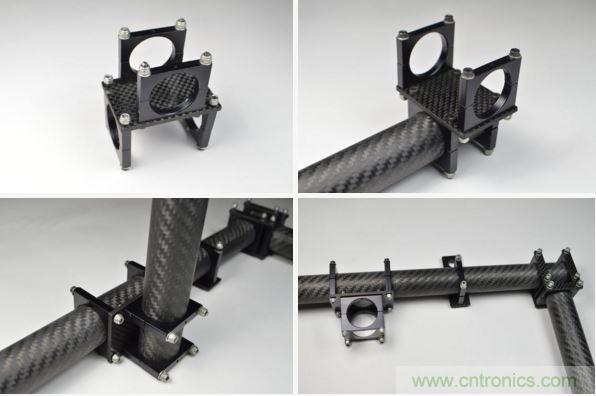

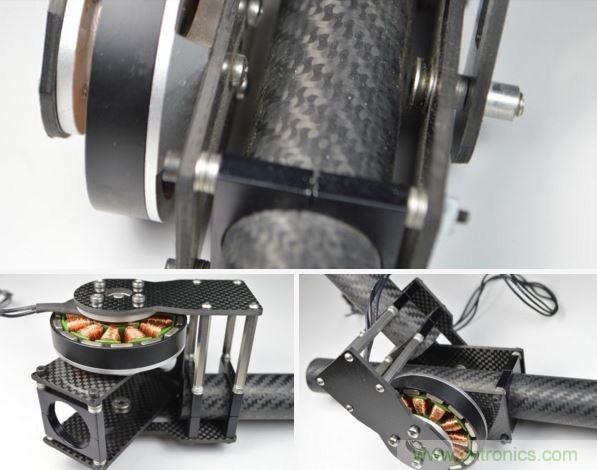

第三步:結構組裝

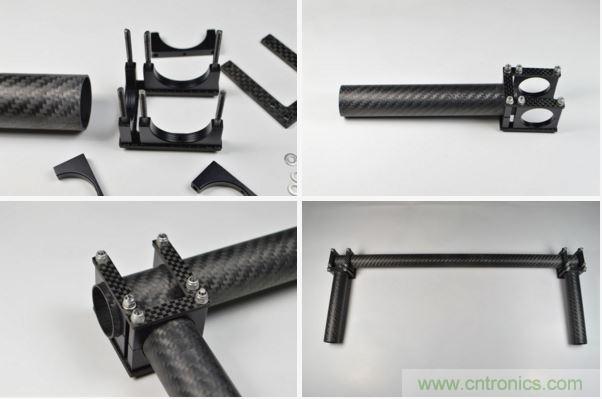

組裝手把:

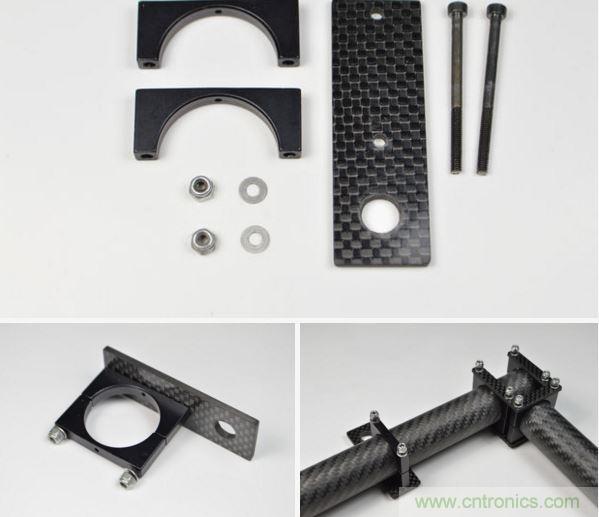

組裝監控器固定盒:
組裝中間支架:
連接部件:

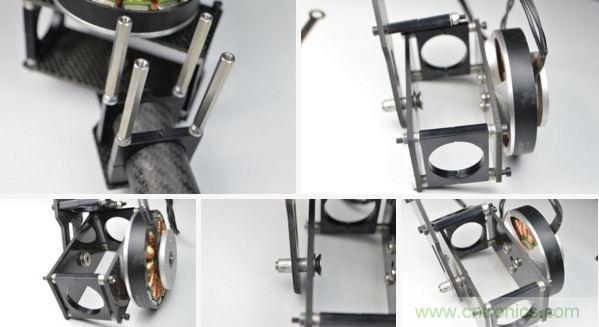

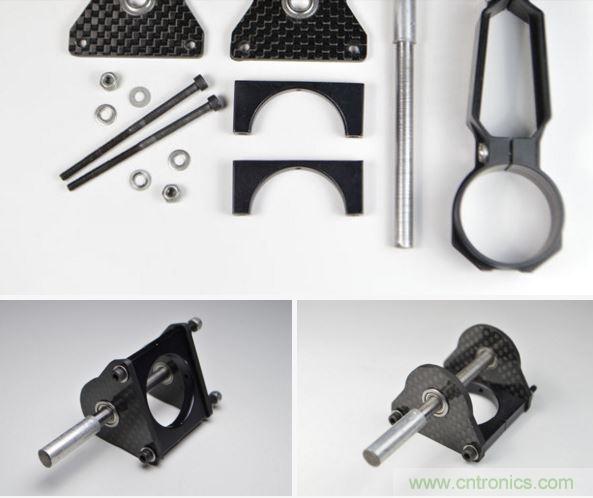

組裝定位臂:
組裝相機基座:
組裝旋轉結構:
第四步:安裝萬向節控制器

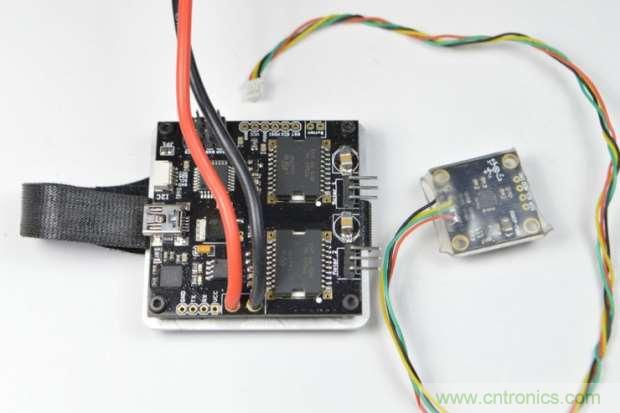

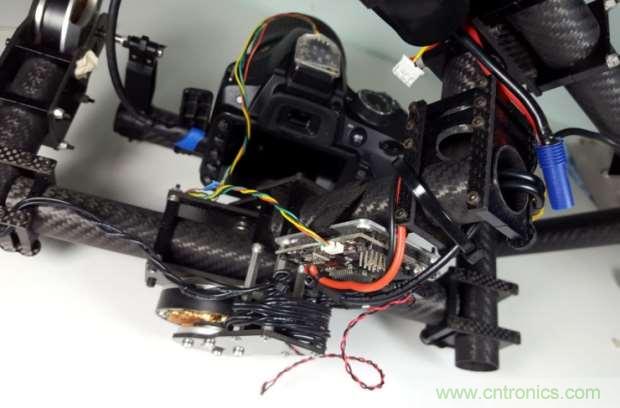

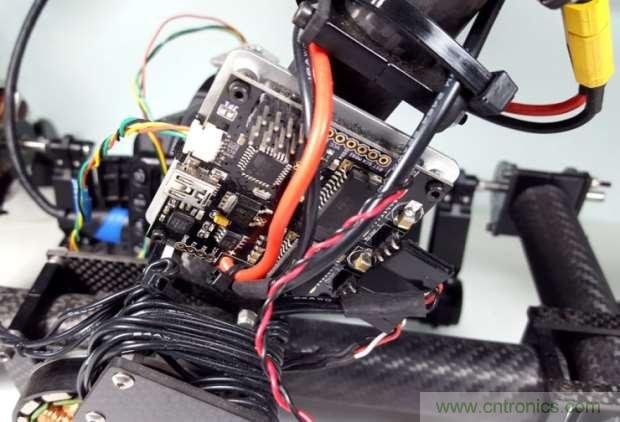

上圖左邊是一個Alexmos二軸控制器板。右邊是一個包含有陀螺儀的小型電路,需要固定到相機上。
控制板上最粗的兩條線連接LiPo電池。上面較細紅色和黑線連接瞬時開關上。

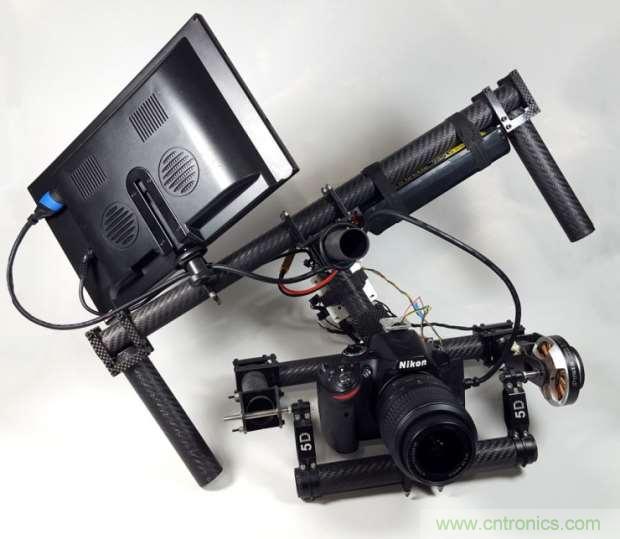

第五步:完成!
很簡單吧。這個項目的主要難點在于結構部件的制作,平衡部件本身并不需要特殊的程序設計。通過陀螺儀和萬向節控制器的自動控制就能輕松實現。
