技術解析:雙向可控硅的導通階段設計

發布時間:2015-12-18 責任編輯:echolady

【導讀】雙向可控硅憑借僅使一個觸發器就能夠觸發的優勢,成為目前理想且實用的交流開關器件。隨著雙向可控硅在電子電路中的應用逐漸增多,雙向可控硅的原理和應用也逐漸受到關注。本文就詳細介紹了雙向可控硅導通的設計準則。

導通


技術解析:雙向可控硅的導通階段設計
技術解析:雙向可控硅的導通階段設計

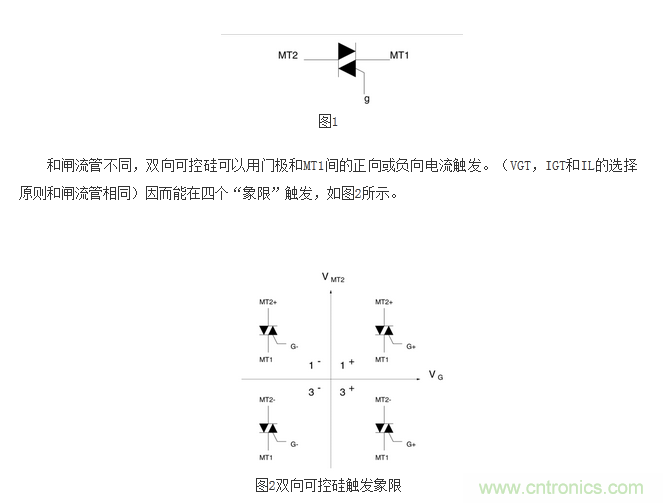

在負載電流過零時,門極用直流或單極脈沖觸發,優先采用負的門極電流,理由如下。若運行在3+象限,由于雙向可控硅的內部結構,門極離主載流區域較遠,導致下列后果:

1.高IGT:需要高峰值IG。

2.由IG觸發到負載電流開始流動,兩者之間遲后時間較長:要求IG維持較長時間。

3.低得多的dIT/dt承受能力:若控制負載具有高dI/dt值(例如白熾燈的冷燈絲),門極可能發生強烈退化。

4.高IL值(1-工況亦如此):對于很小的負載,若在電源半周起始點導通,可能需要較長時間的IG,才能讓負載電流達到較高的IL。在標準的AC相位控制電路中,如燈具調光器和家用電器轉速控制,門極和MT2的極性始終不變。這表明,工況總是在1+和3-象限,這里雙向可控硅的切換參數相同。這導致對稱的雙向可控硅切換,門極此時最靈敏。

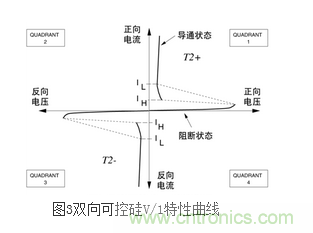

說明:以1+、1-、3-和3+標志四個觸發象限,完全是為了簡便,例如用1+取代“MT2+,G+”等等。這是從雙向可控硅的V/I特性圖導出的代號。正的MT2相應正電流進入MT2,相反也是(見圖3)。實際上,工況只能存在1和3象限中。上標+和-分別表示門極輸入或輸出電流。

將上述內容進行精華總結,就是本文中想要向大家傳達的,雙向可控硅中導通的關鍵準則:設計雙向可控硅觸發電路時,只要有可能,就要避開3+象限(WT2-,G+)。

本文針對雙向可控硅應用中關于導通方面的內容進行精華總結,給出言簡意賅總結內容的同時,還將規則的由來與原理進行了講解,方便讀者理解。在進行雙向可控硅設計之前不妨花上幾分鐘來閱讀本文,詳細一定會有意想不到的收獲。
