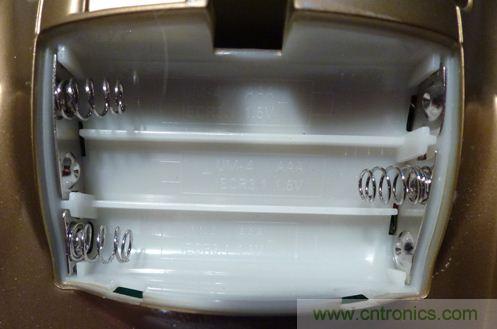

【導讀】在如今這個硬件中沒有控制器(更確切地說，應該是人體作為了游戲控制器)的年代，也許很難記得控制器過去都是通過有線連接到控制臺的。但在第一代Xbox時代結束之時，第三方外設供應商(如Datel)已經開始向市場提供無線控制器(三節AA電池供電是其基本特征，另外就是沒有電纜連接)

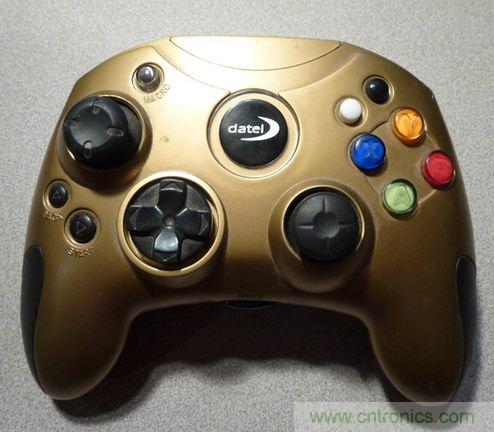

這個游戲控制器又進入了我的眼簾。乍一看我以為是Xbox 360。但在嘗試與我的所有控制臺匹配都失敗后，我意識到它實際上只能用于第一代Xbox產品。
我在網上找不到任何有關這個特殊金色控制器的參考資料，但在亞馬遜網站上碰巧看到它的鉻黃色姐妹產品。該產品的參數表明其工作在2.4GHz ISM頻段，但我強烈懷疑它采用的不是802.11或藍牙技術。遺憾的是，插入Xbox前面板控制器端口的配套無線接收器已經找不到了。不過我想控制器拆解仍將是卓有成效的。

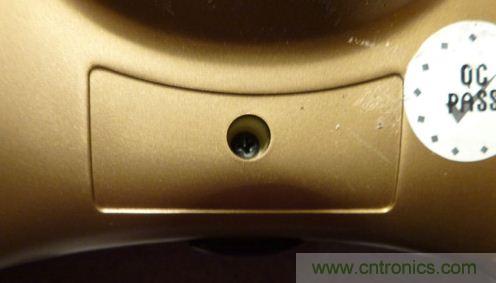

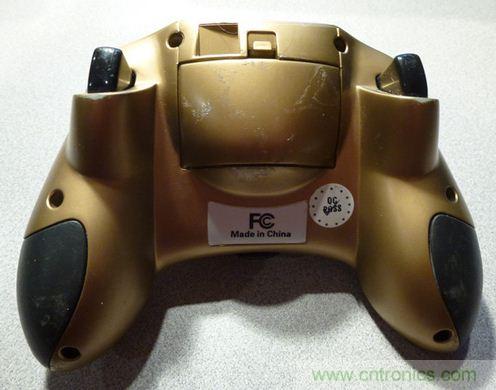

將控制器背面的6個十字螺絲拆除后就可以基本上打開了，但還不能完全打開。剩余有顆螺絲隱藏在FCC認證標簽下面。

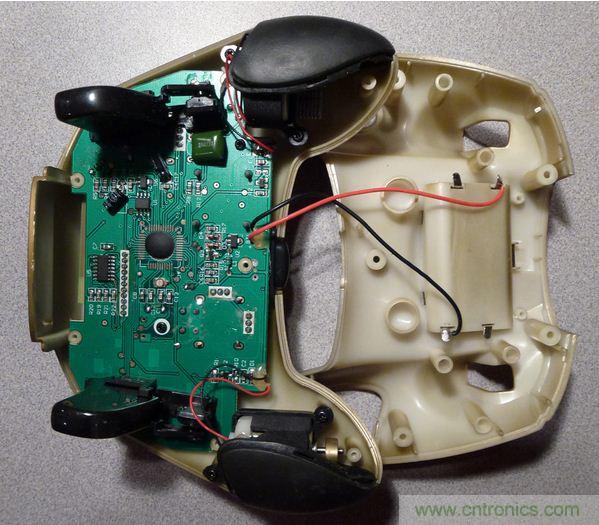

將外殼的兩面撬開后看到的。
你可能立馬能注意到，我無法列出完整的部件清單，IC上又滴上了煩人的黑色環氧樹脂。不過仍有足夠的信息可以見到。例如右邊和左邊實現“低音炮”功能的嵌入式振動電機的特寫鏡頭。

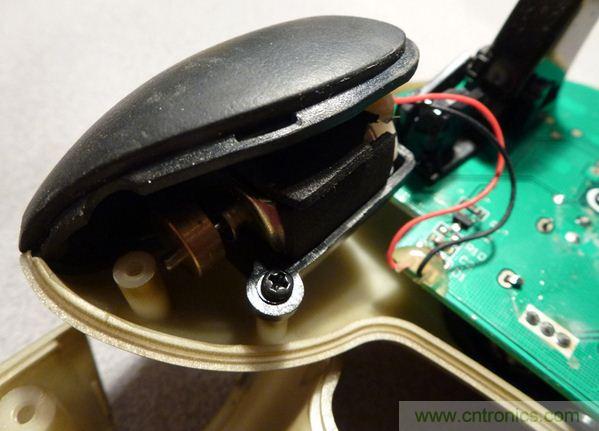

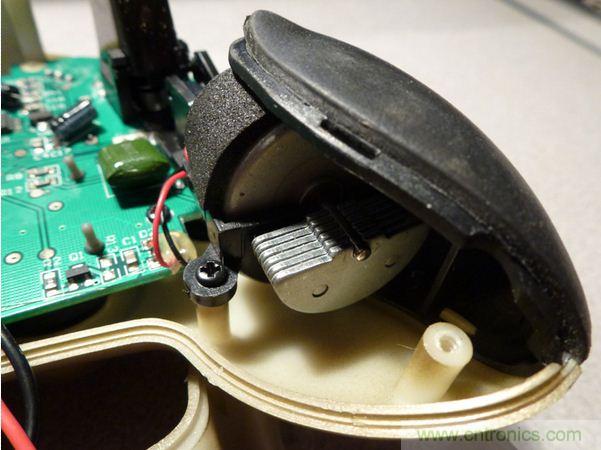

實現“低音炮”功能的嵌入式振動電機的特寫鏡頭。
PCB頂層的特寫，上方的外殼保護性塑料片已被去除。
PCB頂層特寫。

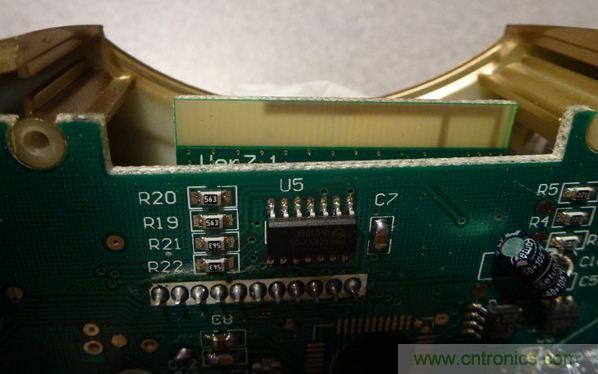

右上角的IC是采用SOP8封裝的Seiko 93CC46BD。在互聯網上沒有搜到什么結論性的東西，但我認為它就是一個EEPROM。在PCB的最頂端是飛利浦(現在是恩智浦)的74HC04D六路反相器?，F(xiàn)在看74HC04D上方，你可以看到有塊附加PCB露出來。

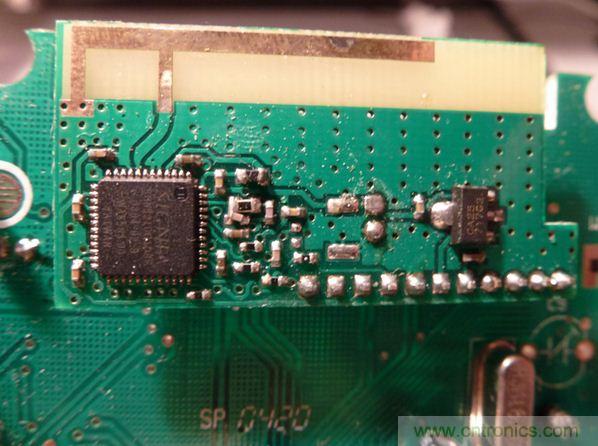

附加PCB。

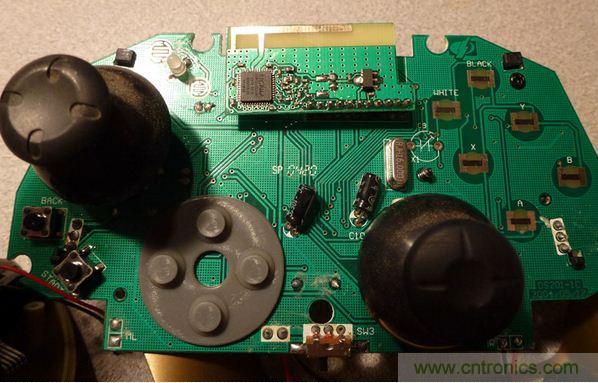

為了看清它的內容， 需要拆除另外兩顆十字螺絲，然后把PCB主板翻過來，仔細觀察可以見到發射天線及其配套的控制器。通過蛛絲馬跡可以知道，Datel公司采用了SigniaTechnologies公司開發的SGN5210，后者已于2005年被ISSI(集成硅解決方案)公司所收購。附加PCB背面(這里沒有顯示)只有一個電容，其他什么都沒有。附加PCB上的2.4GHz子系統提示我，這個基本PCB設計是想同時適應有線和無線配置。
