從零開始,分分鐘玩轉PIC旋轉時鐘

發布時間:2014-12-11 責任編輯:echolady

【導讀】本文小編為大家介紹一款PIC旋轉時鐘的設計。本次設計的旋轉時鐘系統由基板、指針板、直流電機、電源、紅外遙控器以及上位機(PC)控制軟件等部分組成。下面給大家詳述旋轉時鐘的各個組成部分以及工作原理圖。

1、基板

基板負責紅外解碼、按鍵檢測、聲控信號檢測,并解析這些控制信號,去控制電機的轉動,或者把控制信號轉換為串口控制命令發送給指針板。

2、電機

電機采用的是普通直流電機,負責帶動指針板旋轉。電機可以安裝在基板上,也可以根據實際需要脫離基板安裝在外殼上。電機的啟動或停止,由基板上的CPU 負責控制。由于沒有采用轉速勻速控制,因此驅動電路和控制程序就比較簡單。
電機軸是金屬的,所以被同時充當了電源和串口通訊的地線。另外在電機軸上套了一個導電環,在轉動時導電環與電刷保持接觸,構成電源的正極和串口通訊的信號線

3、指針板

指針板負責顯示功能,是旋轉時鐘的主要部件,相當于最佳男主角。
指針板的主控芯片就是PIC16F886。

4、紅外遙控器

遙控器采用比較簡單的方案實現。主控芯片采用了EM78P153S。

5、上位機

上位機程序是本項目的高端應用。上位機軟件可以采用VB 編程,通過串口發送串行控制名令給指針板。其功能涵蓋了基板上所有的串行控制功能,并有所加強和擴展。比如,可以通過電腦下載新的顯示畫面到指針板上,并存儲在CPU 的內部E2PROM中。

從零開始,分分鐘玩轉PIC旋轉時鐘

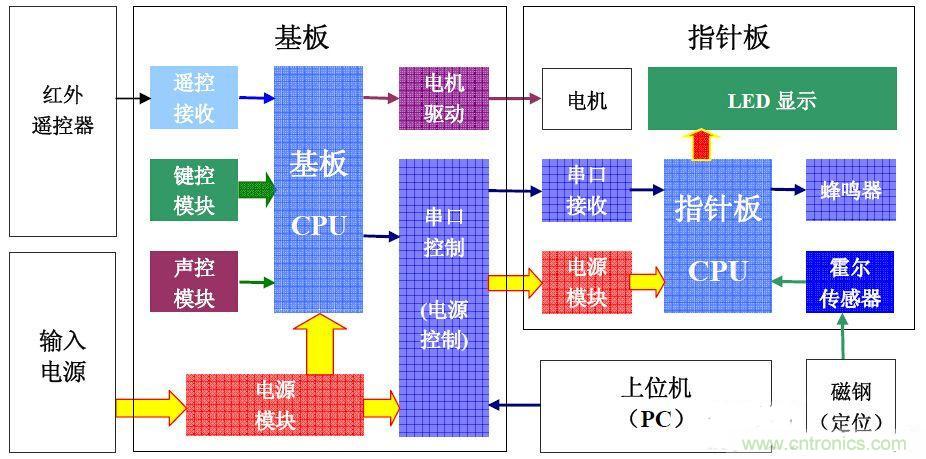

圖1:旋轉時鐘系統框圖
從零開始,分分鐘玩轉PIC旋轉時鐘

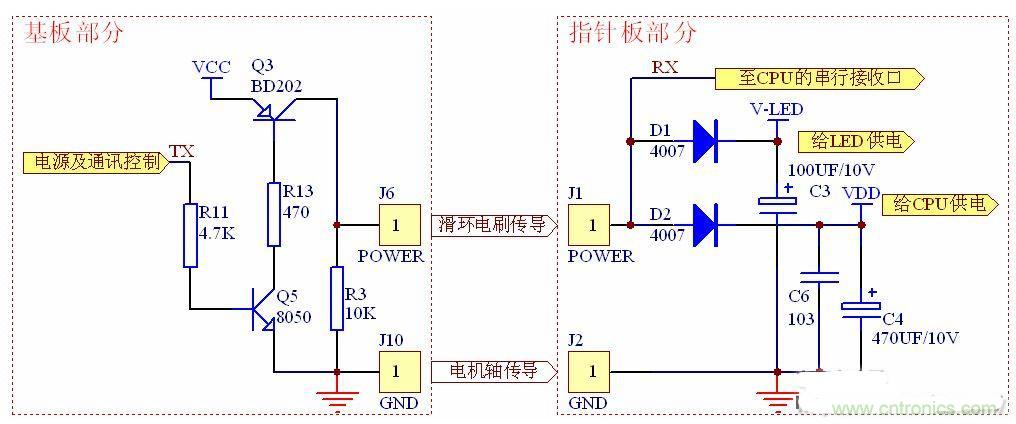

圖2:供電與通訊電路
從零開始,分分鐘玩轉PIC旋轉時鐘

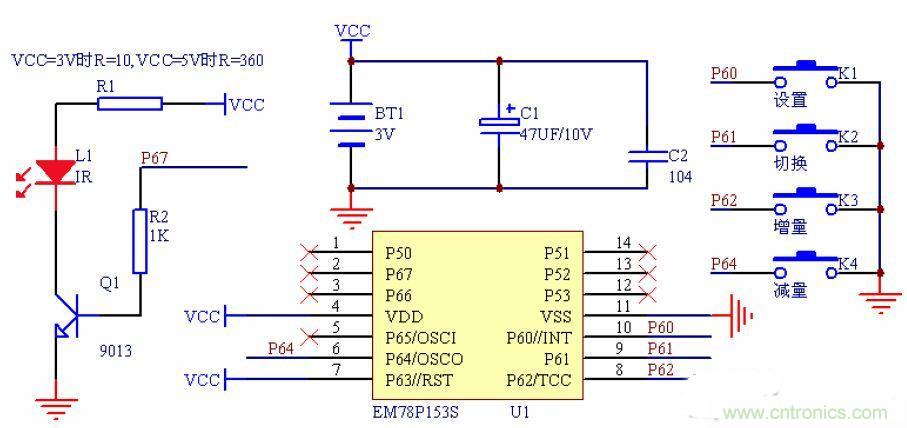

圖3:遙控器原理圖
從零開始,分分鐘玩轉PIC旋轉時鐘
圖4:顯示畫面實物圖
