如何識別反向驅動器,一張電路圖就搞定

發布時間:2014-12-11 責任編輯:sherryyu

【導讀】工程師對元器件和電路設計的識別用的最多的就是測量?jī)x器:萬用表。今天小編要講的就是反向驅動器的測量方法及原理,用萬用表可以解決外還能用什么更簡單明了的方法識別呢?請看下文分解。

普通電路測量離不開萬用表,可以說這個測量?jī)x器是工程師必備工具之一。針對于反向驅動器的測量方法及原理,是今天本文中將向大家說明的。

下面我們以ULN2003ag集成塊為例來解釋如何識別集成塊的好壞問題。我們都知道ULN2003是七路反向驅動器,通常用來驅動繼電器來控制外設。因此其工作原理為:當輸入端為低電平時ULN2003輸出端為高電平,繼電器得電吸合。輸入兼容各種類型的邏輯電路,輸出口最高電壓50V。

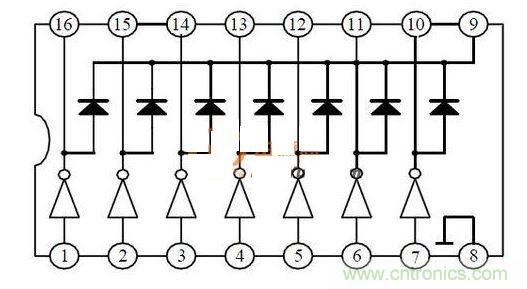

引腳圖
引腳圖

經過上文中的原理與作用講解,我們推薦可以使用單片檢測方法。首先,測VCC與GND間的阻值(16與8腳之間),是否短路。其次,測輸入端1234567腳與8間的阻值,應該是相等,或者相差不大。然后,測輸出端9101112131415腳與8間的阻值,應該是相等,或者相差不大。在電路中的檢測方法為:由于各路會受到外接電阻的影響,最好是再拿一塊正常的電路板,對比測量相同腳位的電阻?;蛘咴谟休斎霑r(shí),測量對應腳的輸出電壓。
