【導讀】本文主要設計的是可穿戴監測器的建議脈搏血氧計，操作簡單，功能強大，能夠監測心率和血氧飽和度。如今可穿戴設備被應用于各個領域，可穿戴設備在醫學領域遍地生花。
持續監測心臟活動可以測量心率變異性（HRV），該參數可以了解到心臟健康狀況和其他疾病。
本設計實例是一款全新的脈搏血氧計設計，使用起來非常簡單，并且功能強。借助優異的性能，它甚至可以作為單獨設備使用，以監測心率及血氧飽和度。
該系統的核心部件包括超亮紅光LED （KA - 3528SURC）、紅外線LED（VSMB3940X01-GS08）、對兩種光的波長同樣敏感的光電二極管（VBP104SR）。
運算放大器LT6003為整個系統的基本構件，在電路的幾個放大級均有使用。在圖1中，IC1充當跨阻抗放大器使用，將光電二極管產生的電流轉換為電壓。這一級提供高增益，從而使幾乎人體的每個部位都能使用傳感器。運算放大器IC2充當30倍增益的反相放大器。

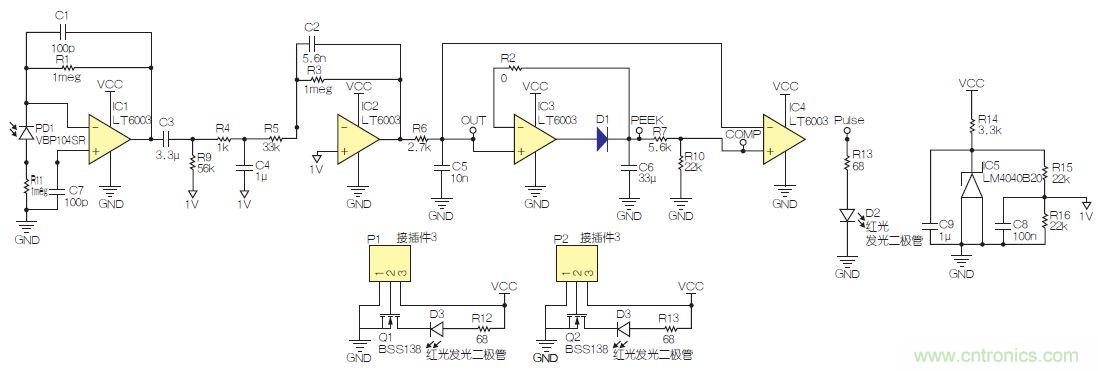

圖1：脈搏血氧計。
比較器IC4負極輸入使用峰值檢測器電路連接至修正信號。IC3 、D1 、C6 等元器件用于檢測并保持輸入信號的最大電壓。R7和R10用來對C6電容器放電。該電路用作基準電壓，即使是傳感器在人體上位置的突然變化，其所產生的微弱脈搏也都被檢測到。
該電路配備了一個高通濾波器和兩個低通濾波器，用于濾除外部光線變化或交流閃光燈閃爍產生的不期望的干擾信號。高通濾波器和第一個低通濾波器的頻率設置為0.86Hz和159Hz。高通濾波器和低通濾波器的其他端子并未接地，而是接到1V基準電壓，以增加對檢測信號的偏置，以便后續處理?；鶞孰妷河蒐M4040和分壓器（R15、R16）產生。經過IC2后，頻率設為5.9Hz的第二個低通濾波器對信號進行處理，進一步濾除其他不期望的干擾信號（見圖2、圖3）。

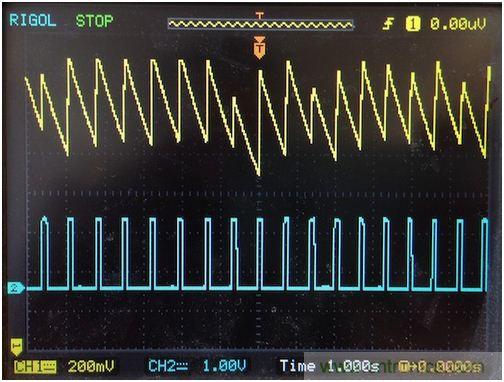

圖2：COMP節點（CH1）和脈搏節點（CH2）隨時間變化的電壓輸出。
圖3：輸出節點上的信號。
本文并未對脈搏讀取過程展開論述，其可以通過帶ADC的MCU來完成。MCU用于控制LED，檢測信號，并將信號轉換為血樣飽和度。即使采用窄帶帶通濾波器也可以對血氧飽和度進行計算。當紅光LED點亮后，ADC即開始檢測信號。在兩個或三個脈搏之后，紅外線LED可以與紅光LED同時點亮。MCU利用S=VR/VIR公式進行計算，其中電壓為峰峰值讀數，而S則代表組織血氧飽和度（StO2）校準表格中的數值。相關閱讀：
