技術解讀:基于Pro/E5.0的閥門控制器結構設計
發布時間:2014-10-15 責任編輯:echolady
【導讀】工業自動化的推進,使傳統的手工機械調節逐漸退出歷史舞臺。在管網系統的工業自動化管理方面,若要實現需要自動閥門這個重要組成部分。

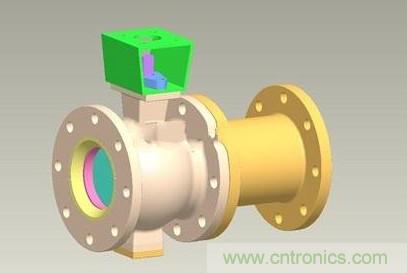

閥門的種類也很多,下面的模型是其中一種——球閥,如圖1所示。
圖1:球閥
由于閥門的應用非常廣,手工機械調節的方式在許多場合已不再適用,本設計能夠在較安全的情況下工作,而且效率提高了幾倍,故設計智能閥門控制裝置具有實際的意義。電動執行器是工業過程控制系統中一個十分重要的現場驅動裝置 ,其能源取用方便、安裝調試簡單 ,在電力、冶金、石油、化工等工業部門得到越來越廣泛的應用。
原理
閥門控制器由電動機驅動,通過蝸輪蝸桿減速,帶動空心輸出軸轉動。在該減速箱中,具有手動/自動機構(手動機構可獨立進行操作)。當切換手柄處于手動位置時,操作手輪,帶動空心輸出軸轉動。當電動操作執行機構時,手動機構處于斷開狀態,由電動機驅動空心輸出軸。

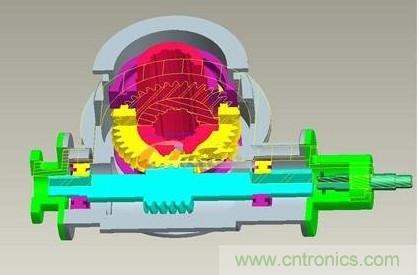

傳動機構的結構詳如圖2所示。
圖2:傳動機構結構圖
渦輪蝸桿設計
由于此處的蝸輪蝸桿有特殊的要求,故自己設計并進行校核(此處用專用軟件進行設計)。設計的蝸桿僅僅是螺旋部分。
根據庫存材料的情況,并考慮到蝸桿傳動傳遞的功率不大,速度中等,但蝸桿在傳動中起到相當重要的作用,故蝸桿用45Cr;因希望效率高些,耐磨性好些,故蝸桿螺旋齒面要求淬火,硬度為45—55HRC。蝸桿用ZCuSn10P1,金屬膜鑄造。

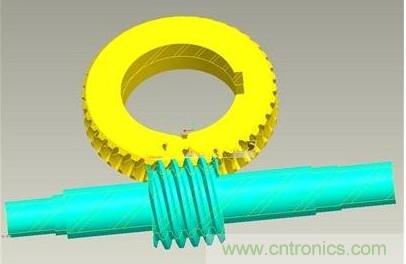

圖3:蝸桿蝸桿
