【導讀】眾所周知,目前門鈴產品并不稀奇,可以說已經爛大街了,關注的人也不會太多。可這里小編說的是一款極具創意的自發電門鈴產品,它可以“自發電”哦,就憑借這點創意,就吸引了大家的眼球。該門鈴無論產品做工、質量還是人性化的功能設計都是值得嘗試的。下面小編為大家詳細拆解,讓大家一飽眼福。
隨著互聯網巨頭紛紛掀起硬件”重塑“的浪潮,科技逐漸在返璞歸真,人們在現實生活中越來越體會到科技帶來的魅力。這里有一款創意式的自發電門鈴產品,大家都知道,目前門鈴產品并不稀奇,可以說已經爛大街了,關注的人也不會太多。但是,這款能自發電的門鈴產品還是頗有創意,帶著''''''''自發電"這個賣點,到底是吸引了大家的眼球,下面就由筆者帶大家去了解下這款產品。
LinBell外觀
自發電無線門鈴LinBell是由武漢領普科技推出的第一款面向終端消費者的產品,目的為用戶提供舒適便捷的門鈴系統。武漢領普科技是一家主要致力于提供基于能量收集技術的智能家居/智能樓宇產品、基礎模塊和解決方案的公司,可想而知,LinBell可算是領普科技公司水到渠成所孕育的產品(見下圖)。
圖 LinBell包裝盒
LinBell包裝盒采用了環保的牛卡紙,沒什么多余的印刷,非常環保的設計,整個包裝盒大小為220mm*125mm*55mm,重287g。包裝盒正面拓印真是產品的樣圖,側面則標印了LinBell的一些功能介紹,底部有領普科技公司的二維碼條碼,從整個包裝盒外觀來看,LinBell是非常注重產品細節,給人感覺非常有誠意。OK,打開抽拉式包裝盒,取出里面的東西(見下圖)

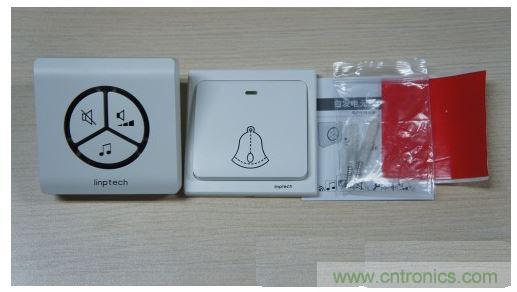

圖 LinBell包裝盒內全部樣件
[page]
LinBell包裝盒內的東西一目了然:
門鈴發射器*1;
門鈴主機*1;
說明說、雙面膠、螺釘。
下面我們將主要關注門鈴發射器以及門鈴主機,其他配件就不再累述。

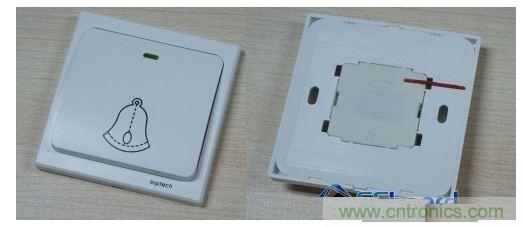

圖 門鈴發射器
圖 門鈴主機
門鈴發射器及門鈴主機均為象牙白顏色,材質手感很厚實,整體正方形結構,長寬一致83mm,發射器最薄之處僅為8mm,和一個普通的電燈開關座差不多薄,而從產品介紹中知曉發射器是采用線圈方式發電,能將線圈發電的發射器開關做到如此輕薄,不失為一種設計實力的體現。而接收器由于結構關系,則要厚點,大概21mm,而由于LED及功能按鍵點綴,這種厚重感更給人一種結實可靠的藝術感,盡管發射器和接收器厚度差距明顯,不過兩臺機子重量相差無幾,一個65g,一個80g左右,加起來和一個手機的重量差不多。
發射器看起來比較簡單,僅有一個門鈴按鍵,幾乎覆蓋整個正面,和普通門鈴無二。按鍵上的類似LED裝飾小燈并無實際用處。發射器背面樣子看起來不夠理想,首先一條紅色的導線(應該是天線)很顯眼,”核心模塊“嵌在開關里色彩差異比較明顯,至于對稱的兩孔是給固定發射器使用的螺絲孔。
對比發射器,接收器外觀表現不錯,前面帶有一圈帶顯塑料包裹三個功能按鍵,在按鍵操作,或者觸發門鈴的時候,會亮藍色LED效果,尤其在晚上觀看,非常漂亮,背部則為標準的二接口220V插頭、3個固定螺絲以及可以從喇叭孔隱約的看到喇叭。
[page]
大致了解了LinBell的外觀,我們簡單的使用看看,將接收器插入220V的插座,按下發射器開關,下圖則是筆者簡單的演示效果。

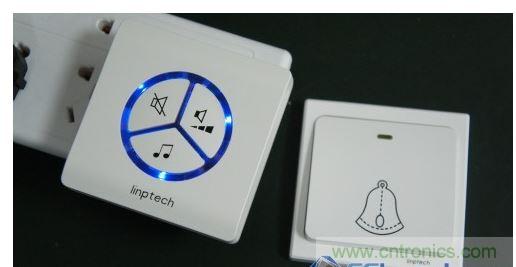

圖 LinBell使用效果
每次按下發射器開關,門鈴都能響應,在筆者試用時的效果是100%(>200次),非常贊,另外我們可以通過接收器三個按鍵自定義門鈴系統:
靜音鍵:進入/退出靜音效果,長按可以進行對碼;
音量鍵:增加或者降低音量;
音樂鍵:可以切換不同的門鈴音樂(25首和弦音樂可選);
LinBell的靜音鍵能實現一鍵靜音的效果,這在生活中非常實用,比如你拖著疲憊的身子回到家想好好安靜一下,可以按下LinBell的靜音鍵,又或是你家的小寶寶已經安然入睡,不想門鈴打擾寶寶睡覺,此時選擇一鍵靜音非常方便、適合,因為一鍵靜音僅僅禁掉鈴聲、而如果有人按門鈴,會有相應的LED效果閃爍,就如上圖演示的那樣,這樣你就不會錯過重要的訪客。
當然,除了這些顯性的功能,LinBell更有隱性的匹配功能。在上電的情況下長按這三個按鍵可以清除接收器與發射器之間的對碼(通信),而通過按住靜音鍵不放可以新增對碼(具體使用操作可以參見LinBell的說明書,這里不再詳細介紹),從而可以實現一個發射器可以匹配多個接收器,這將是土豪房子的福利。
看過、用過LinBell后還是挺驚喜的,就像產品介紹的那樣,美觀、好用,筆者在使用過程中也沒發現有”掉鏈子“的情況,下面繼續深入,拆解LinBell看看內部又是什么情況。
LinBell拆解
發射器
第一印象,筆者對發射器的背面外觀有點小意見的,就先拆它了。由于發射器本身有通過螺絲來固定這種需求,所以設計的與普通電燈開關類似,稍微用力就能將外殼拆下來。

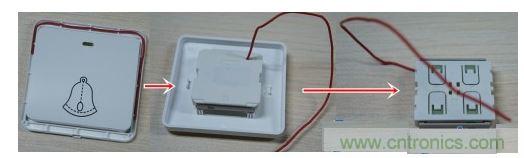

圖 拆解發射器
[page]為節省時間,過程就不一步步敘述了,反正拆到如上圖所示的地步還是很容易的,也如先前猜測的那樣,紅色導線正是天線。繼續取下核心模塊的罩子,可以看到發射器的電路板了。
圖 發射器核心模塊
從電路板上,我們看到發射器實際上是做了4個兼容按鍵,這比較容易理解,畢竟門鈴的按鍵會被重復的”踐踏",這可以說是留有一步,為后續可能因為按鍵失效做4重保險。但是事實上由于結構的關系,組裝完成后還是只能使用一個特定按鍵,其余3個沒什么作用,難道是為了調試預留?或者以后結構還會調整?有點不知其意。從電路板的開孔處孔可以看到發電的核心玩意--線圈。
看到線圈,中學物理成績不錯的朋友馬上反應過來了,自發電的原理也不攻自破--電磁感應。進一步講,發射器按鍵每次操作就好比在做切割磁感應線的運動,從而使銅絲線圈產生了電流。事實上,線圈這部分的機械操作也可以拆下,不過沒什么可以深究的內容,也為了防止硬拆損壞按鍵裝置,筆者就不做這種畫蛇添足的事了。仔細觀察能看到線圈上兩個觸點正好是頂著PCB板的供電電路接口,通過放大電路放大提供給控制器供電。
說道控制器,我們發現發射器電路板上僅有一個芯片,那要實現控制發射,不難猜出這是一塊集成了控制加射頻的Soc芯片。下面給出了發射器電路的硬件框圖,有能力的朋友可以DIY一個自己的方案。

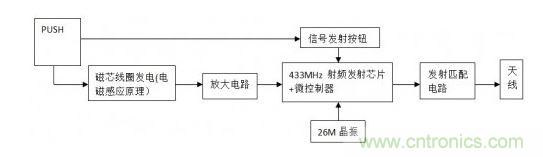

圖 LinBell發射器硬件框圖
接收器
當然,單純的討論發射器電路實際意義不大,我們需要相應的接收器電路配套才能稱之為一個完整的產品,后面就繼續看LinBell接收器部分。
相比發射器,接收器的拆解實在簡單,擰去背后的3個螺絲,稍微用力就能掰開發射器外殼(見下圖)

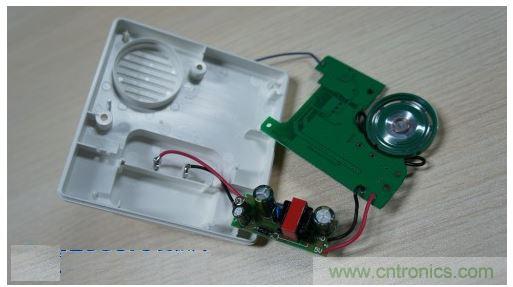

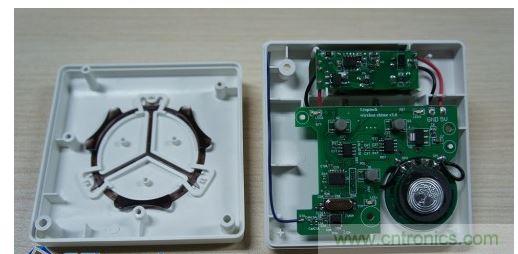

圖 接收器器拆解
從上圖我們可以看到,LinBell的接收器主要由兩塊PCB板通過導線相連,可以簡單的分為接收控制部分以及電源部分。
接受控制這部分電路看起來內容比較豐富,我們將重點關注(見下圖)。
圖 接受控制部分電路
從信號進入的流程來看,以藍色的接收天線為起始點,433MHz的信號沿著天線進入射頻芯片,經過處理,模擬信號轉換成數字信號進入微控制器,然后由微控制器控制DAC解碼芯片,DAC解碼芯片中內置的音樂經由音頻功放8002A放大,再通過喇叭發出聲音。
我們再具體細看整個電路的核心交互方式,即通過433MHz頻率進行發射、接受器之間的通信,433MHz的頻率到底有什么特點,為什么Linbell使用433MHz的頻率作為LinBell的通信頻率。
[page]首先433MHz頻率我們歸類于ISM免執照頻段,而這類產品的好處是不需要像手機使用的頻段需要通過入網許可證才能正常在市面上發售,所以433MHz頻率的第一點好處就是拿來即用。
第二,LinBell門鈴系統由于無線傳輸?shù)臄?shù)據量小,考慮到門鈴之間的通訊要經過層層阻隔,從本身產品設計的出發點看,應首先考慮信號穿透能力,傳播范圍,另外待機功耗也必須考慮,畢竟門鈴屬于實時上電的這么一個系統,綜合來看,相比其他的無線方案,比如wifi、藍牙等有明顯的優勢,所以LinBell選用433MHz頻段也合情合理。
OK,簡單的了解了下433MHz頻率的特點后,我們接著看下LinBell的微控制器。門鈴系統是一個很簡單的控制系統,沒有什么特殊復雜的功能,所以微控制器的選擇盡量可靠適用就行,而已目前市場上的行情,小家電產品中8位MCU還是占有一定比重,設計方案的選用可以從這方面考慮。
事實上,在這個門鈴的功能實現上,這顆微控制器顯得并不是很重要,而值得我們關注的是這顆天琴電子生產的DAC解碼芯片TQ8025,它自帶集成了幾乎門鈴(除去發射接收外)所有的功能。
8和弦25首音樂;
三個功能按鍵;
音頻的直接輸出;
或許看了這顆DAC芯片的功能后大家更有疑問了,既然音頻可以直接輸出,為何還加個音頻功放?這里也是我比較欣賞領普科技做產品的態度,加上音頻功放,這在一定程度上大大增加了門鈴音樂效果的輸出,保證了產品優異的品質,也讓用戶體驗最直觀貼心的使用感受。雖然LinBell使用的英銳芯橋式音頻放大器8002A不是特別高端的貨,但是在這里僅僅作為門鈴系統的音頻放大已經綽綽有余了。
最后再看下電源部分,其實也沒什么好說的,就是采用了一個220V交流轉5V直接的電源模塊的設計方案(見下圖)
圖 220V交流轉5V直流電源模塊
看完整個接收器部分,是不是有種豁然開朗的感覺,事實無線上門鈴系統確實是一個簡單的通訊系統,要做成,很簡單,但想做精,由于,無線通訊的復雜且不可預見性、產品需要不斷的調試、驗證,才能達到滿意水準。至于領普科技的自發電無線門鈴,那還是需要一定寬廣的技術門檻,這也應證了領普科技在能量收集領域有所建樹。下圖則是接收器的硬件框圖,供有興趣的朋友參考。

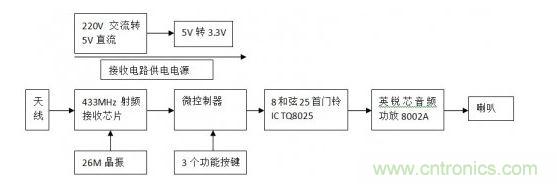

圖 接收器硬件框圖
最后,談一下使用感受,領普科技的LinBell確實不失為一種改進人們生活方式的創新型產品,就如去年出現的極路由,情形類似,即用大家熟知的簡單的硬件載體,創建新穎有創意的產品,這也是目前很多創新型公司的差異化發展之道。領普科技的Linbell自發電門鈴系統還是值得稱贊的、使用線圈自發電還能將發射器做得那么纖薄、貼心的一鍵靜音功能,無論產品做工、質量還是人性化的功能設計都是值得嘗試的,目前這款產品在點名時間上有預定,價格大概150RMB左右,喜歡的朋友可以去支持一下。
