能工巧匠!DIY屬于你的電動滑板車!

發(fā)布時間:2014-03-17 責任編輯:mikeliu

【導讀】平時出門坐地鐵,家到地鐵站還有不少路,走著去感覺有點遠,有點累啊。這可真是讓人糾結的一件事情。要是有一個簡單的代步工具就好了。所以呢,今天小編就教大家DIY一個屬于自己的電動滑板車,讓你的出門不再惆悵!

一臺成人滑板車。

能工巧匠!DIY屬于你的電動滑板車!

底部進行改造,割去原來底部的加強筋,用2根角鋁加固,形成安裝電池和電機的空間

能工巧匠!DIY屬于你的電動滑板車!

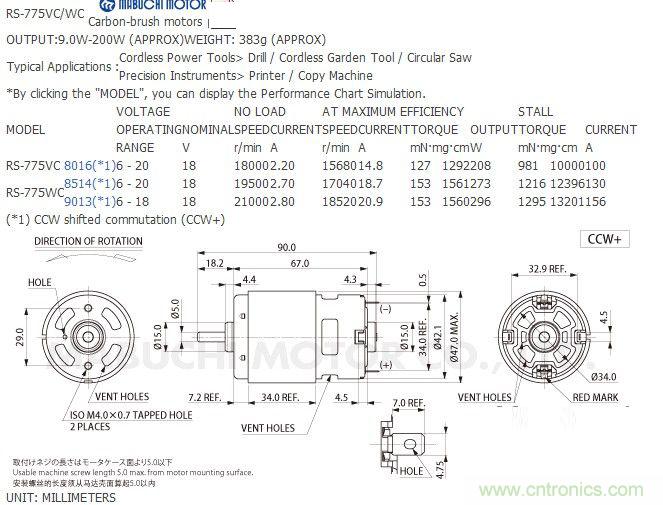

電機是日本MABUCHI 萬寶至 帶齒輪775電機 775馬達 RS-775VC-8016

能工巧匠!DIY屬于你的電動滑板車!

能工巧匠!DIY屬于你的電動滑板車!
[page]

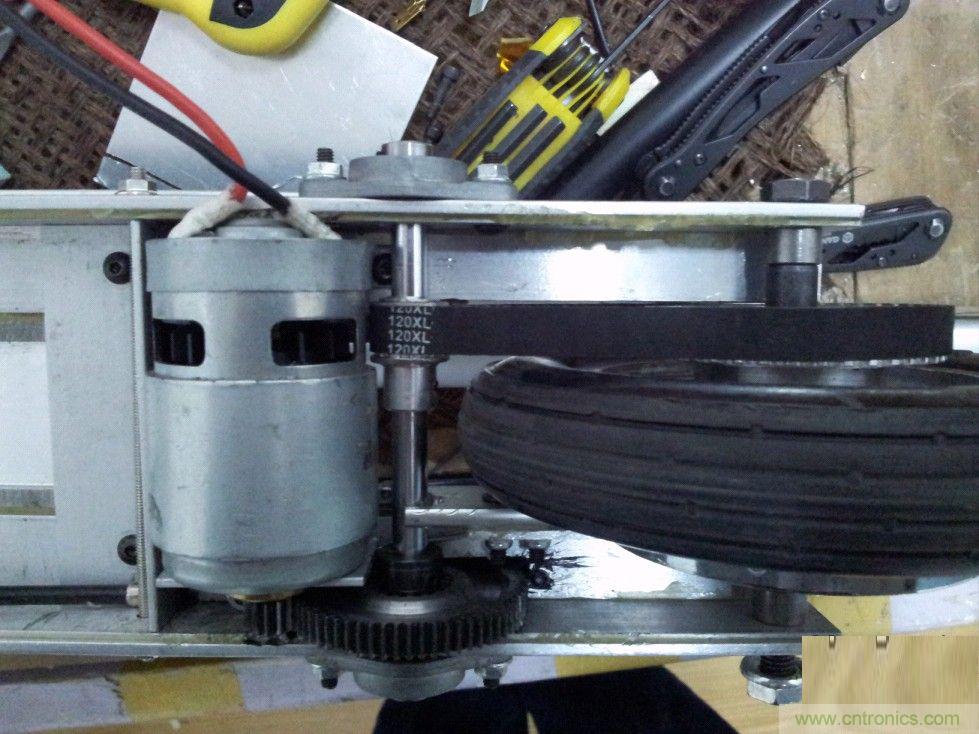

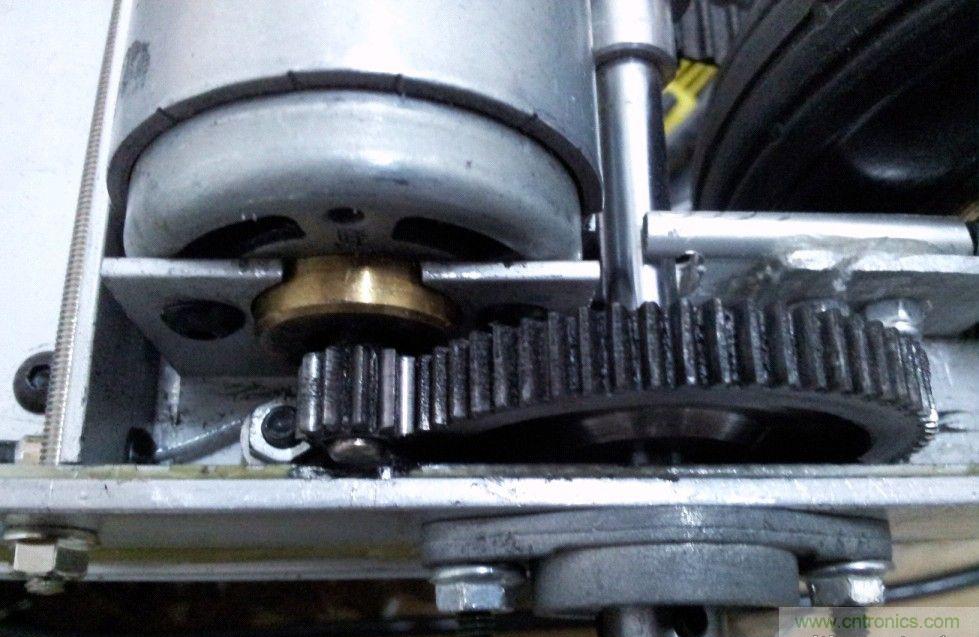

大齒輪0.8M65齒,電機帶一個11齒的齒輪,同步輪變速1:4,總減速比23.6倍,輪子是15cm的A-bike的輪子,設計極速20km/h

能工巧匠!DIY屬于你的電動滑板車!

能工巧匠!DIY屬于你的電動滑板車!

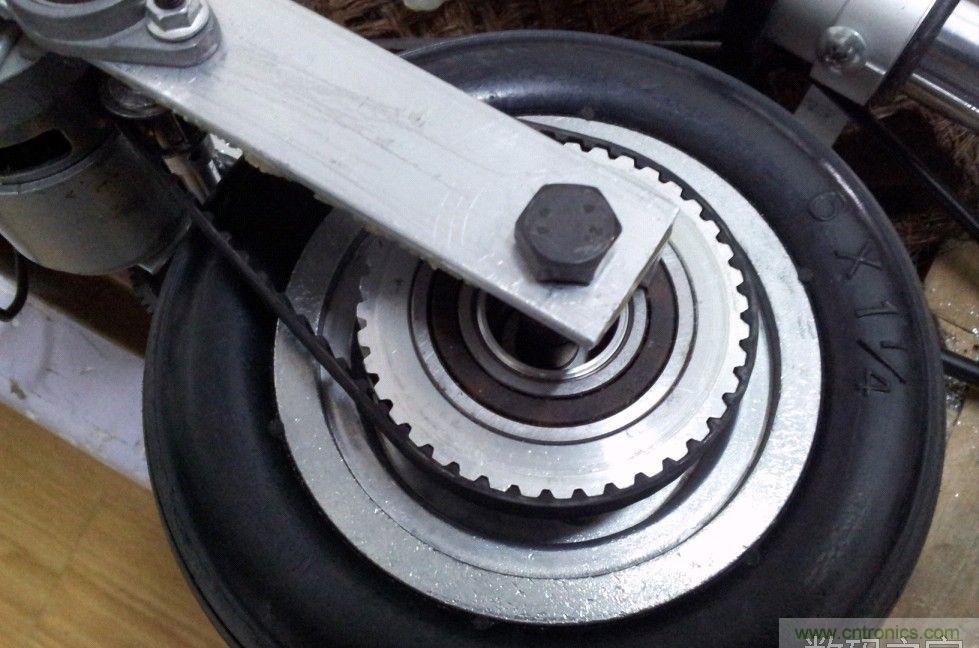

40齒的同步輪通過一個單向軸承固定到后輪上,傳遞動力又不影響滑行,

能工巧匠!DIY屬于你的電動滑板車!

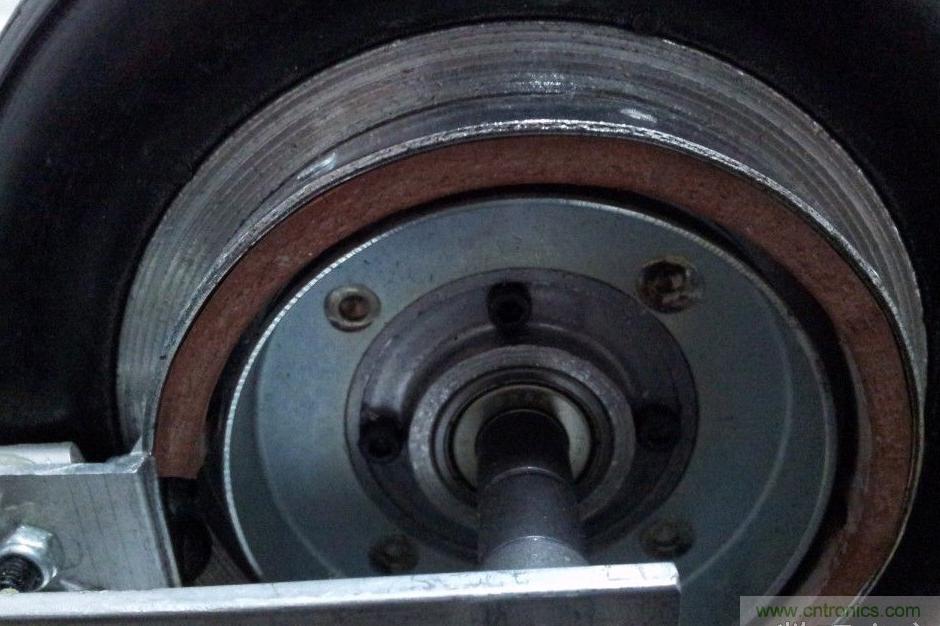

剎車,用的也是A-bike的

能工巧匠!DIY屬于你的電動滑板車!

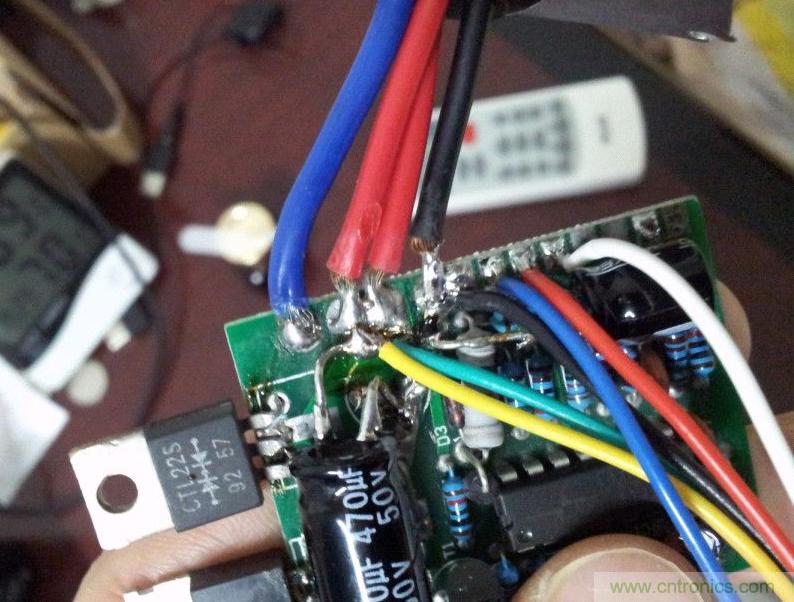

淘寶上買的,24V200W的有刷電機控制器,要稍微改造一下,改變了一些元件的位置,去掉了20V的欠壓保護功能

能工巧匠!DIY屬于你的電動滑板車!
[page]

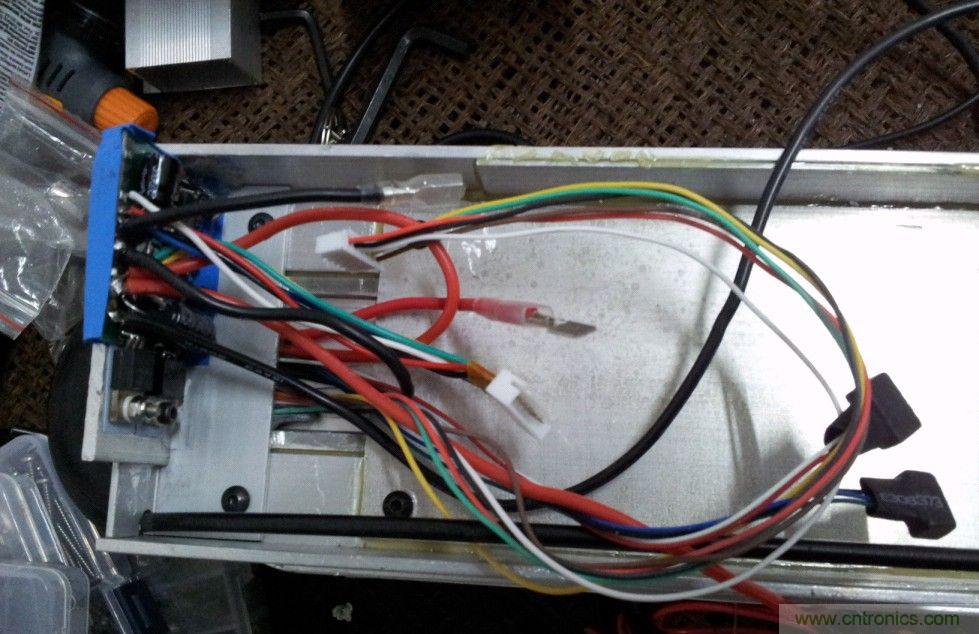

控制器的安裝

能工巧匠!DIY屬于你的電動滑板車!

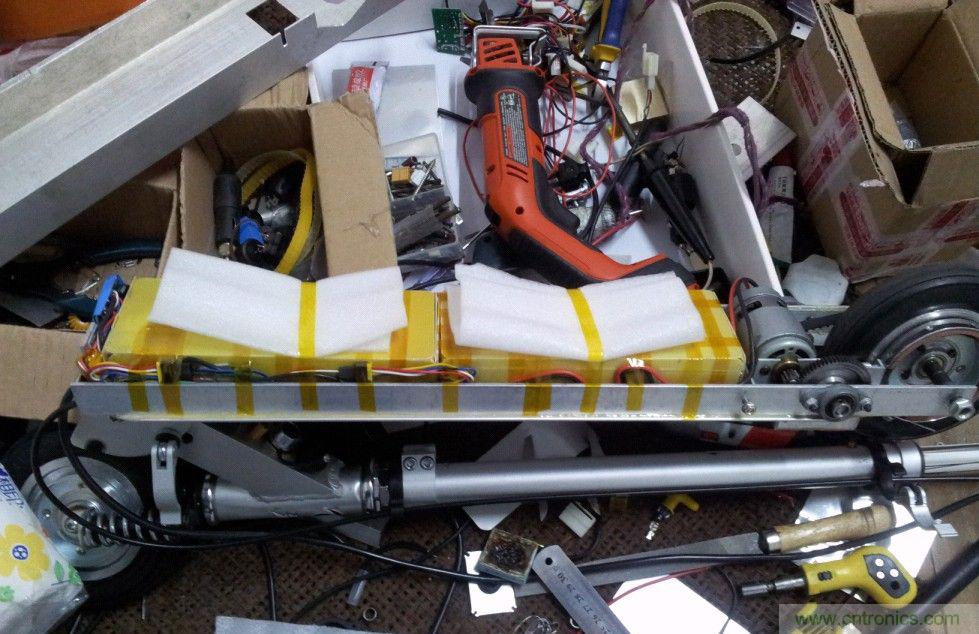

裝上兩塊共6片11.5Ah的動力磷酸鐵鋰電池,條件比較艱苦,工作臺就是一張棕板床,有點亂啊

能工巧匠!DIY屬于你的電動滑板車!

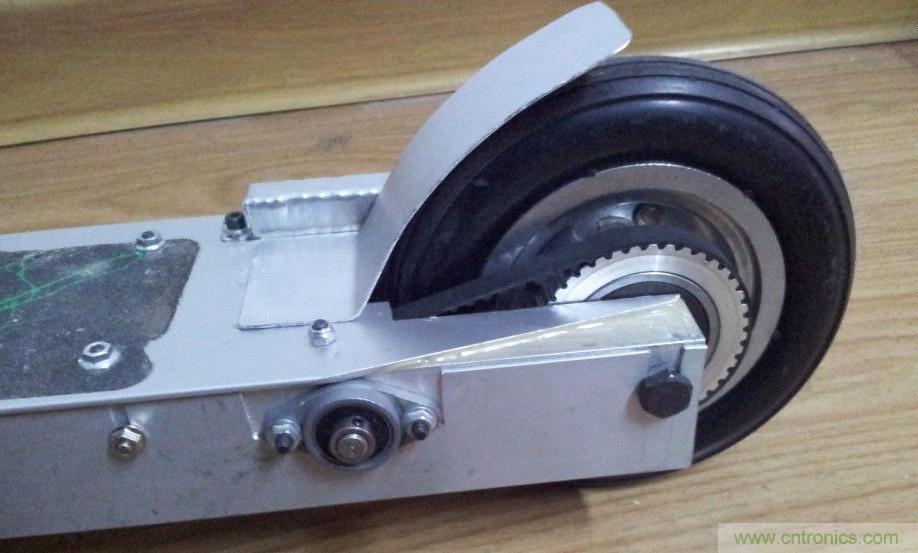

后蓋蓋上了

能工巧匠!DIY屬于你的電動滑板車!

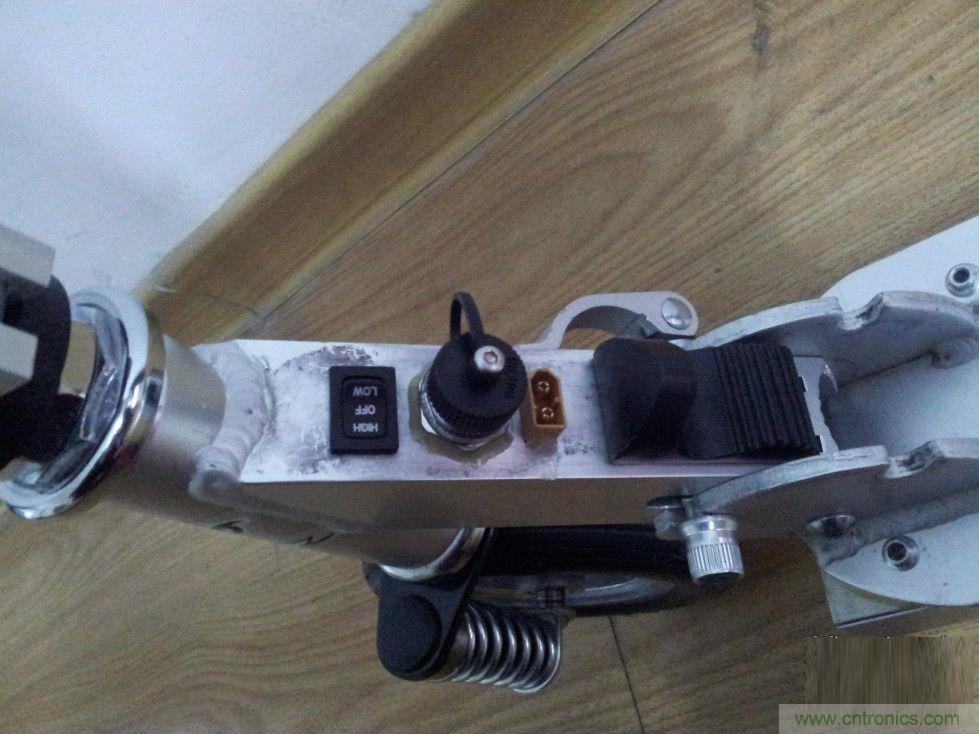

開關,平衡充接口,第二電池接口

能工巧匠!DIY屬于你的電動滑板車!

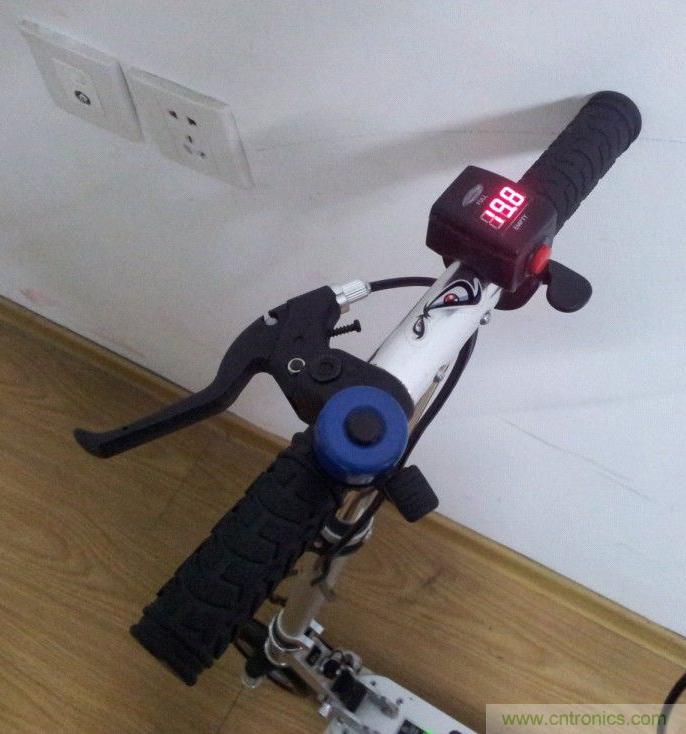

控制手柄,加了個電壓表

能工巧匠!DIY屬于你的電動滑板車!
[page]

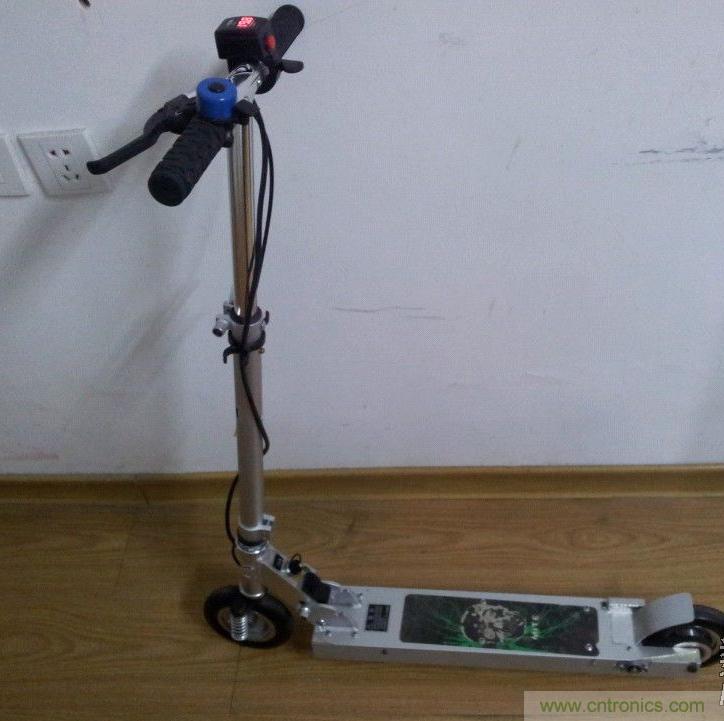

完工

能工巧匠!DIY屬于你的電動滑板車!

加速太猛了,輕易達到20km/h速度,下次還的調整一下限流大小,省的皮帶過快磨損。

能工巧匠!DIY屬于你的電動滑板車!
