RS發布全新DesignSpark PCB 6.0,整合三種新增功能

發布時間:2014-01-22 來源:RS 責任編輯:xueqi

【導讀】RS發布了 DesignSpark PCB 的最新版本,該軟件是RS推出屢獲殊榮的專業原理圖捕獲和 PCB 布局工具。順應 DesignSpark 社區用戶需求,DesignSpark PCB 6.0版整合三種新增功能,進一步為工程師節省設計時間,履行對免費軟件投入的長期承諾。

全球領先的電子與維修產品高端服務分銷商 Electrocomponents plc(LSE:ECM)旗下的貿易品牌 RS Components (RS)發布了 DesignSpark PCB 的最新版本,該軟件是RS推出屢獲殊榮的專業原理圖捕獲和 PCB 布局工具。DesignSpark PCB 6.0 版新增了三種用戶需求最為迫切的功能,進一步為設計人員提高易用性。新增功能包括簡化 DesignSpark Mechanical 設計的導出、交叉探測以及自定義快捷鍵,這些功能將進一步增強易用性,并能讓使用者更好的瀏覽整個設計。

DesignSpark PCB以其先進的項目設計和生產能力而獲得極高的使用率,全球用戶超過20萬,并且成為設計與項目中開展共享、協作的首選“開源硬件”工具。6.0版 DesignSpark PCB 是以早先2013年4月發布的5.0版本為基礎,5.0版增加了在線設計規則檢查(實時DRC)與總線設計功能。

DesignSpark Mechanical IDF導出功能

隨著 DesignSpark Mechanical 于2013年9月正式發布,DesignSpark PCB 用戶在 DesignSpark 套裝產品中獲得了這款免費工具以進行其產品的機械元件設計。這就要求 DesignSpark PCB 中的設計必須采用IDF工業標準格式來導出。在 DesignSpark Mechanical 迅速普及后,用戶表示需要在兩種工具之間實現更加緊密的整合。為了滿足用戶的要求,DesignSpark PCB 6.0版專為 DesignSpark Mechanical 提供了簡化的IDF導出功能。新的界面使得設計的轉移過程更加簡單,而且通過預先配置各種參數,可以更加迅速地導出設計,同時最大限度降低用戶出錯的風險。

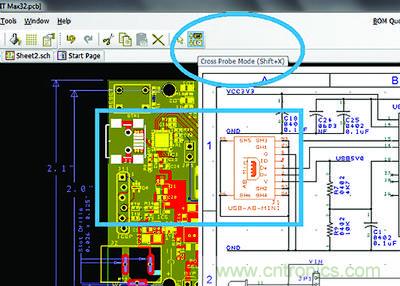

圖1:6.0版本的交叉探測(X-probe)功能

交叉探測

6.0版本中的交叉探測(X-probe)功能能夠在軟件內實現原理圖與PCB設計視圖之間的即時引用,從而進一步加快設計過程。通常情況下在PCB視圖中元件的識別是比較直觀、容易的,但在原理圖中找到該元件的對應符號卻不那么容易,除非用戶對整個系統都了如指掌。通過交叉探測功能,用戶只需在任一視圖中點擊某個元件,即可迅速跳轉到對應視圖中的同一元件。該功能可從PCB視圖跳轉到原理圖,反之亦然。

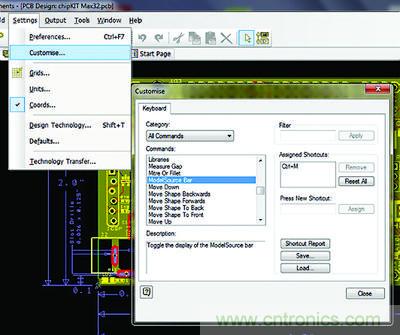

圖2:新增的自定義快捷鍵

快捷鍵自定義功能

6.0版新增的自定義快捷鍵功能可實現更加靈活的用戶界面定制。用戶可通過自定義配置DesignSpark PCB的快捷方式與熱鍵,從而提高軟件使用的簡便性與快捷性。這一點對于已經習慣于其它PCB設計工具特定快捷操作的用戶尤其明顯。

RS全球技術營銷總監Mark Cundle表示:“RS始終致力于清除電子設計在成本與復雜性方面的各種障礙。DesignSpark PCB 6.0的發布,進一步兌現了我們的承諾,即不斷促進 DesignSpark PCB 用戶群體的發展壯大,并竭盡全力為電子工程師帶來最佳的開源硬件設計體驗。DesignSpark 社區的反饋對 DesignSpark PCB 軟件的發展舉足輕重,這一點在新版軟件中得到了全面體現,工程師可通過這款免費且高性能的設計工具來開展創新。”

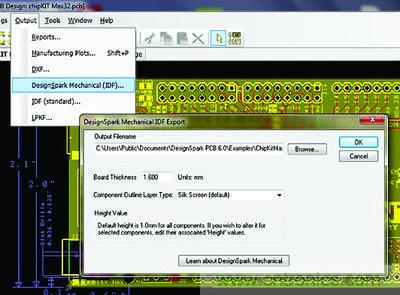

圖3:專為DesignSpark Mechanical提供的簡化IDF導出功能

DesignSpark PCB大事記:

●2010年7月 - DesignSpark PCB 第一版發布。
●2011年3月 - 加入 PCB 布局 3D 視覺效果,并增強資料庫管理功能。
●2011年11月 - 增加仿真界面、設計運算器和元件分組功能。
●2012年10月 - 強化元件庫管理功能,可訪問 ModelSource 元件庫中多達80,000個零件號;另有物料清單(BOM)報價與 PCB 報價功能。
●2013年4月 - 整合在線設計規則檢查與總線設計功能。
●2014年1月 - 簡化 DesignSpark Mechanical 導出,并增加交叉探測和自定義快捷功能。
