博閱C61是欣博閱科技旗下推出的6寸高清電子書閱讀器。博閱C61柔性屏版是博閱C61的柔性屏版。

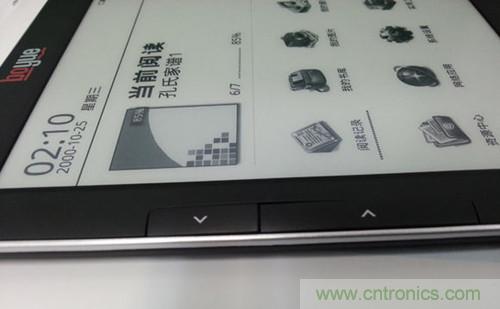

首先屏幕,這個屏幕是柔性的,就是可彎曲的。

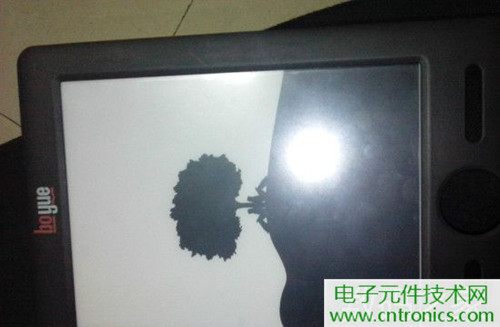

電子墨水屏,拆了屏線依然有顯示。
[page]

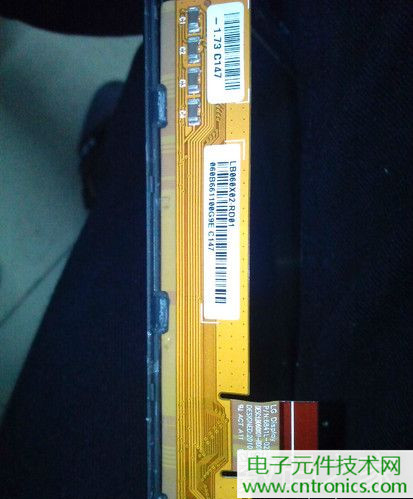

屏線。

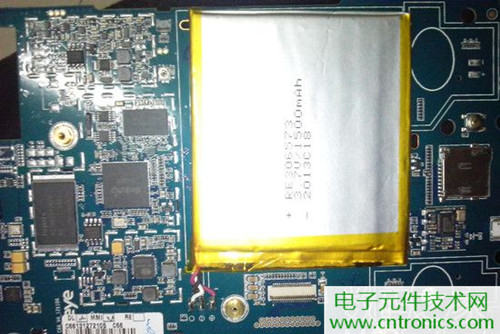

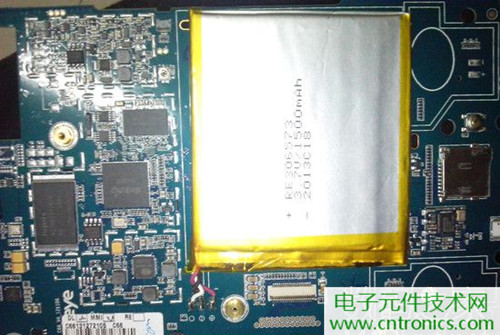

然后當然是主板了。
(缺好多東西喲,像兩個喇叭,還得插耳機才能聽歌。)

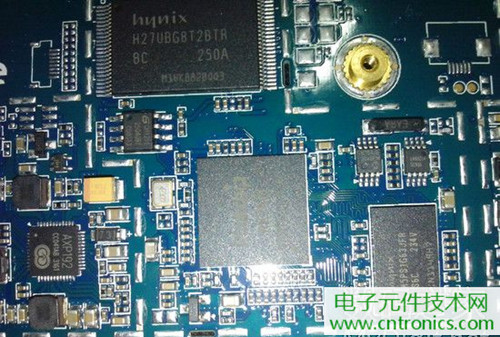

下面是主芯片了,邊上還有個小的。
瑞芯微RK2818方案采用ARM9核心,基于65nm制作工藝,頻率為624MHz,搭配256M DDR2內存,同時配備了600MHz的Ceva MM2000獨立DSP硬解碼器。該方案支持Android 2.1系統,并且在電容屏產品上可實現多點觸摸功能。

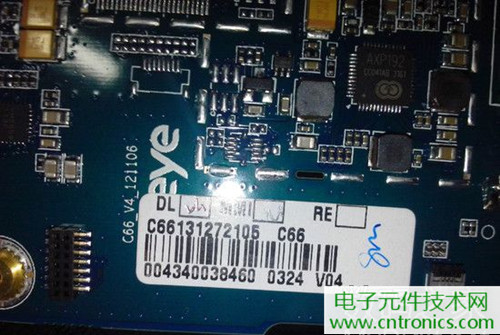

AXP192 是KrossPower公司的一款高度集成的電源系統管理芯片。其主要針對單芯鋰電池需要多路電源轉換輸出的應用,提供簡單易用而又可以靈活配置的完整電源解決方案,充分滿足目前日益復雜的應用處理器系統對于電源相對復雜而精確控制的要求。
[page]
閃存和內存:
Flash:32Gbit(4096M x 8bit) Legacy NAND Flash Memory
內存: H5PS1G63JFR Rev1.0)_110704 - H5PS1G63JFR Series 1Gb DDR2 SDRAM
這個電紙書還支持wifi,這就是wifi模塊:
芯片是RT8188,150M的,上面只有4個接口,看來是USB的,下面的兩個是接白色的陶瓷天線。這個模塊是UM02BS。

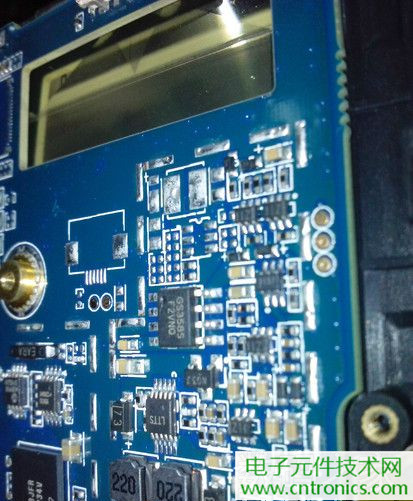

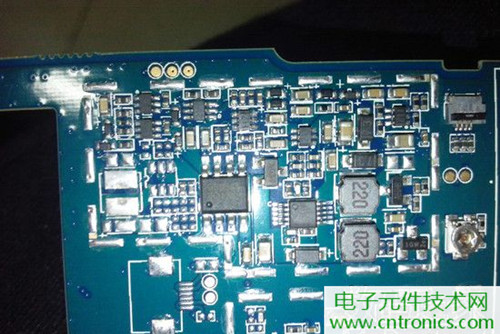

這個不知道是什么了。就一次性把剩下的圖全部發了吧。
不得不說柔性屏的顯示效果還真的不錯,只是本身放在硬盒子里,自然是不能隨意彎曲折疊什么的了,只是針對抗壓、抗震、抗摔而設計。
