【導讀】Vishay發布新款SMD MLCC,針對高頻RF應用,提供可靠的性能。該器件具有超過2000的超高Q值和低至0.01Ω的ESR,電壓等級高達1500V,可用于電信、醫療、國防和工業設備。
Vishay新款SMD MLCC
日前,Vishay宣布,推出0505和1111外形尺寸的新系列高功率表面貼裝多層陶瓷片式電容器(MLCC)——QUAD HIFREQ系列。該系列針對電信、醫療、軍工和工業設備里的RF應用而設計,具有超過2000的超高Q值和低至0.01Ω的ESR,電壓等級高達1500V。

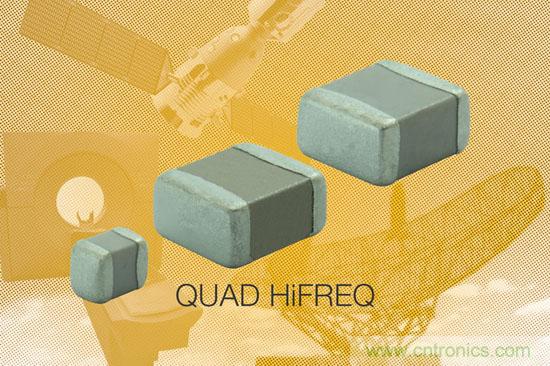

圖1:Vishay針對高頻RF應用的新款SMD MLCC
今天發布的Vishay Vitramon采用極為穩定的陶瓷電介質,有很高的串聯諧振頻率(SRF)和并聯諧振頻率(PRF),可在濾波器、阻抗匹配網絡、定時電路、混頻器和振蕩器等重要應用中提供可靠的性能。
QUAD HIFREQ系列的工作電壓為200V~1500V,容量范圍1.0pF~1000pF。器件具有±0.1pF的嚴格公差,每十年的老化率為0%,工作溫度為-55℃~+125℃。
電容器采用貴金屬電極技術(NME),濕法制造工藝和100%霧錫板鎳柵端接制造的產品可進行回流焊(編號“X”),無鹵素,符合RoHS及Vishay的“綠色”標準。另外,電容器提供含鉛(最低4%)端接涂層(編號“L”)。
器件規格表:
新款QUAD HIFREQ MLCC現可提供樣品,并已實現量產,大宗訂貨的供貨周期為十二周。
