- 安森美半導體推出4款新產品
- NCP2704、NCP2824為便攜功率放大器提供高能效和節省空間的方案
- NCP380和NCP382限流分配開關提供通用串行總線(USB)端口解決方案
應用于高能效電子產品的首要高性能硅方案供應商安森美半導體推出設計用于配合便攜及消費電子應用的4款新產品。
安森美半導體為便攜及消費應用提供寬廣范圍的電源管理、保護、音頻及視頻方案。安森美半導體注重以低高度、小占位面積的封裝提供集成、低功耗和高能效,以配合智能手機、個人媒體播放器(PMP)、數碼相機、液晶電視、機頂盒和DVD播放器等當前及未來便攜及消費產品的需求。
安森美半導體在2010年慕尼黑電子展推出的便攜及消費類產品

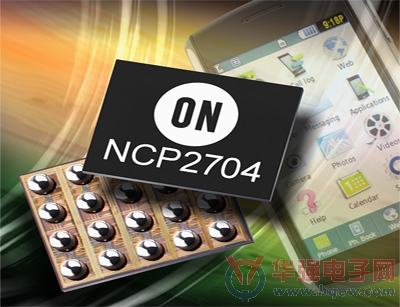

NCP2704音頻子系統集成電路和NCP2824低噪聲D類放大器是安森美半導體推出的最新音頻產品。這兩款器件為設計人員的便攜功率放大器要求提供高能效和節省空間的方案。 NCP2824是低電磁干擾(EMI)的D類放大器,帶有自動增益控制(AGC)和功率限制器功能。NCP2704是一個子系統,集成了低噪聲D類放大器與極低功率耳機放大器,延長電池使用時間從而延長了音頻播放時間。兩款器件都提供近90%的總能效,其設計涵蓋手機、移動上網設備及車套免提套件等寬廣范圍的便攜電子設備。
兩款器件都提供“不削波”(non-clipping)功能,在輸入端施加了過量信號時,自動減小放大器的增益,從而限制信號失真。這種調節通過芯片內置的自動增益控制(AGC)電路來實現。功率限制器功能限制放大器的輸出功率,保護揚聲器免受過高音量導致的損傷。兩款器件的自動增益控制功能均可調節。
NCP2824使用單線接口來簡化設計。NCP2704則藉I2C協定提供豐富的控制功能,用于調配自動增益控制、信號多工及電磁干擾(EMI)降低等級,從而符合系統要求。 安森美半導體新的NCP380和NCP382分別是單輸入/單輸出和單輸入/雙輸出限流分配開關,其設計用于很可能出現大的電容性負載及短路的通用串行總線(USB)端口,典型終端應用包括筆記本/臺式計算機、集線器、機頂盒(STB)、電視和游戲機類產品。在輸出負載超過限流閾值或出現短路時,這兩款新器件切換至恒流模式,將輸出電流限制在理想的電平。這兩款功率開關的上升和下降時間受到控制,從而將切換期間的電流振鈴減至最小。更為重要的是,極短檢測時間使器件能夠限制極大的輸入電流。
NCP382集成了2顆80毫歐(m?)的MOSFET,采用DFN8 3 mm x 3 mm或SOIC-8封裝,擁有內部固定為500毫安(mA)、1,000 mA或1,500 mA的限流閾值。NCP380則并入單顆70 m? MOSFET,提供UDFN6、TSOP-5或TSOP-6等不同封裝選擇。NCP380的限流閾值同樣固定為500 mA、1,000 mA或1,500 mA,或者也可由用戶通過外部電阻在100 mA至1.5 A范圍之間調節。
NCP380和NCP382的工作電壓范圍為2.5 V至5.5 V,包含軟啟動、軟關閉、熱保護及反向電壓保護等特性。兩款器件都符合IEC61000-4-2(4級)標準,結工作溫度范圍為-40°C至+125 °C。
