熱分析與熱設計技術(上)

發布時間:2010-02-25

中心議題:
  • 熱分析和熱設計
解決方案:
  • 估計IC中產生的熱量
  • 估計電路板或散熱片散掉的熱量
  • 估計部件將要運行的環境溫度

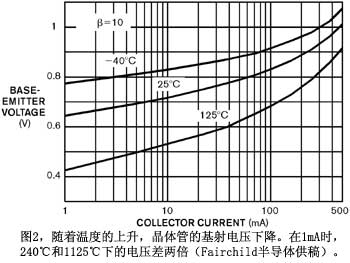

熱與冷都會對電路造成負面影響。在極高溫下,芯片可能燒毀(圖1)。更常見的情況是,如果你的設計達到未曾預料的溫度,很多部件都可能超出規定極限。當出現這種情況時,電路就可能表現出難以預料的行為。另外一個情況也同樣值得關注,即電路溫度從熱到冷,然后又從冷到熱。這種狀況會造成熱沖擊,也會毀壞元件。很多工程師并不關心自己的電路在低溫下的性能,但這種忽視是一個錯誤。半導體器件的性能在低溫下會發生顯著變化。雙極晶體管的基射結電壓在低溫下會大大升高(圖2和參考文獻1)。AnalogDevices產品開發工程經理FranciscoSantos說:“如果你要設計一個能夠在負溫度下工作于1.8V的放大器,就要考慮當從室溫降到-40℃時,VBE(基射電壓)會增加130mV。這種情況將迫使設計者采用一組完全不同的放大器架構。”

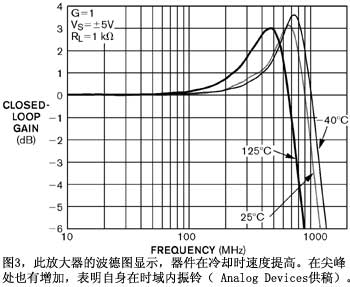

很多放大器,如AnalogDevices的AD8045,在冷卻時會加速(圖3),而有些放大器(如AD8099)則在變冷時會降速。已退休的LinearTechnology信號處理產品前副總裁兼總經理BillGross稱:“雙極晶體管在低溫下遇到的多數麻煩是低電壓工作。”他認為,較高的基射電壓和較小的電流增益都更難于滿足規格要求。他說:“較低的輸入阻抗和b(電流增益)的不匹配都會造成低溫下的大問題。尤其是當它們?yōu)槭覝剡\(yùn)行作了調整時。較高的gm(跨導)很容易通過改變工作電流而得到補償,但這樣的話轉換速率就會變化。”

低溫會造成振蕩、不穩定、過沖,以及不良的濾波性能。百萬分之幾測量法可以改變你的元件在高溫和低溫下的值。如果你預計IC內核工作在-55℃~+85℃,則在25℃環境下只需60℃就到了最高溫度上限,而從環境溫度到-55℃是80℃溫差。所以,要查明你的錯誤就應檢查熱與冷兩種情況。Kettering大學(密歇根州Flint)電氣工程教授JamesMcLaughlin認為,當你將硅片加熱超過數百度時,它會“本質化”。換句話說,溫度足夠高時,摻雜物會通過晶格作遷移,不再存在PN結,而只是一塊不純的導電硅片。那么連接線是否會爆炸?還是硅片繼續加熱至熔融,直至揮發掉?

IC在較高溫度下運行時的損壞難以捉摸。美國國家半導體公司的顧問和前產品工程師MartinDeLateur指出,在高于165℃的溫度時,模塑材料開始碳化。此時,模塑材料會轉變成為一種堅硬的灰色材料。釋氣,即某些材料捕捉、冷凍、吸收或吸附的氣體的緩慢釋放,會造成聚合添加物如阻燃劑的釋放。在低電平下,這種釋氣可以影響一片IC的長期和短期運行,因?yàn)樗o芯片增加了離子或表面效應。連接線可能傳輸過高的電流,也會造成模塑材料的碳化。過高的電流會使碳管硬化,它可能使連接線熔化,從而保持管內導電狀態。最后,更高的熱擴張會使鈍化層、內核,或碳化模制化合物產生開裂,導致大規模故障。(軍用規范將過高電流定義為超過1.2×105A/cm2,因此軍隊強烈要求IC采用全密封的封裝。)當內核上沒有塑料材料時,就不會發生燒焦和退化現象。油井儀器公司經常以200℃對使用在自己產品中的硅IC進行測試并確定其特性。這些產品壽命有限,但工作時間仍比它們采用塑料封裝的情況要長得多。即使內核溫度低于150℃,IC的壽命周期也會縮短。



1884年,荷蘭化學家JacobusHvan tHoff率先提出了Arrhenius方程,而瑞典化學家SvanteArrhenius則在五年后對其作了物理驗證和解釋。這個方程是:k=Ae(-Ea/RT),其中k是速率系數,A是一個常量,Ea是活化能量,R是普適氣體常數,而T是以。k為單位的溫度。Arrhenius最初將該方程用于化學反應,描述反應速度隨溫度而加快(參考文獻2與參考文獻3)。今天的工程師們也用它描述電子器件在高溫下工作時的較短壽命。方程表明,溫度每升高10℃,器件的壽命減半。因此,降低設計中硅片的溫度很重要。如果你能將IC溫度從85℃降低到65℃,這些元件的壽命就能增加四倍。

問題的根源不僅出自熱或冷的靜態狀態,也可能是出在一個溫度到另一個溫度的轉變過程中。在極端情況下,熱沖擊會將電路板和器件裂成碎片。溫度梯度(會產生小電壓誤差)也可以由于焊接材料和管腳材料的熱電偶效應而產生麻煩(參考文獻4)。此外,溫度梯度本身可以是動態變化的。已故的BobWidlar是一位開創型的電子工程師,曾就職于美國國家半導體、Fairchild、Maxim和LinearTechnology,他曾收到過一個在1kHz時壞掉的原型硅片。Widlar認為熱波來自于輸出晶體管的輻射。這些熱波會通過硅內核均勻散播。問題是,這片IC有兩個基準節點,它與輸出晶體管的距離不相等。在1kHz工作頻率下,基準節點之一處于一個熱谷中,而另一個則位于一個熱峰。這種情況會導致偏置電流的不均衡,使器件無法正常工作。由于這些熱梯度,有些電源設計者更喜歡用控制器,而不是內置功率FET的IC。使用控制器時,F(xiàn)ET的熱量不會流過相同內核、放大器和基準電路。
[page]
熱分析

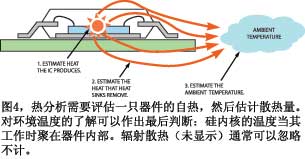

電路的熱分析分三個步驟。首先估計IC中產生的熱量。然后,估計電路板或散熱片散掉的熱量。最后,估計部件將要運行的環境溫度(圖4)。在估計元件產生的熱量時,DC分析通常沒什么價值。一只電壓為1V、流過1A電流的電阻器,會產生1W的熱量。但是,要估計交流或未確定的信號所產生的熱量就比較麻煩。首先,從電源端到接地腳的靜態電流總是在耗散一個直流功率。一個采用10V電源和5mA靜態

電流的器件會產生50mW熱量。但是,在運行中,該靜態電流可能有所變化。偏置電流和基極驅動電流通常在遇到交流信號時會增加。最大的挑戰是計算出器件輸出電流所產生的熱量。這種估算可能并不簡單。一只器件為一個負載提供的功率是可變化的,但是,如果輸出晶體管是常開或常閉狀態,則器件內部消耗的功率就相對較小。如大多數放大器所使用的傳統圖騰柱輸出級,輸出一個滿擺幅方波時發熱并不是最大。IC內最糟的發熱情況是器件輸出一個方波,其振幅是電源范圍的一半。如果器件工作在±12V電壓,則±6Vp-p的方波就會在輸出級產生最大的熱量。

正弦波輸出的內部發熱較低。如果信號很復雜或者比較亂,則很難估計IC內真實的最差情況下發熱狀況。如有含有大電容和大電感元件的電抗性負載,則功耗估計工作會更加復雜。因?yàn)殡妷汉碗娏鞑皇峭辔唬虼擞嘘P(guān)半振幅方波的簡單假設也不可行。

如果你能確定IC通過信號的特性,就可以用Spice來估算功耗。此時必須保證使用恰當?shù)腟pice模型,它們對一些測試信號給出合理的結果,而功耗計算此時沒有價值。圖5表示一個Spice圖。芯片的功耗不同于到達負載的功率。圖6是圖5示意圖的Spice曲線圖。它以紅線表示啟動的振蕩。電路是否會發生這種振蕩只是個人的猜測,但它應該會使你在建立原型后查看這種行為。記住,在OrcadCapture上點擊W鍵只能顯示芯片的靜態功耗。要獲得工作時的功耗,要用示意圖上的功率標記,然后用曲線程序的rms-math函數,給出器件的平均功耗。

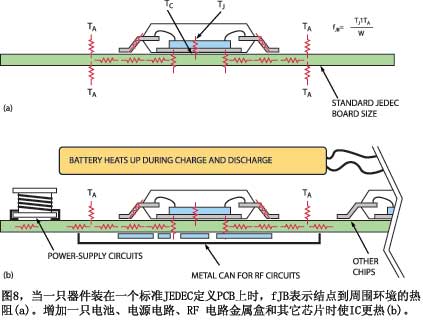

電路板或散熱器會通過對流、傳導或輻射方式,將IC的熱量散發出去。傳導散熱主要是通過金屬引線框和電路板上銅箔。一旦電路板銅箔或分立散熱片傳導出熱量,就為對流散熱提供了足夠?qū)崃可⒉サ娇諝庵械谋砻娣e。輻射很難是一種散熱的可行方法。衛星設計者采用輻射方式,因?yàn)闆]有其它方法可以去除系統中的熱量。由于空間的輻射溫度接近于絕對零度,因此存在足夠大的溫差,使大量的熱能可以傳輸?shù)娇臻g中,使衛星上的電子設備不會過熱燒毀?! ?br />

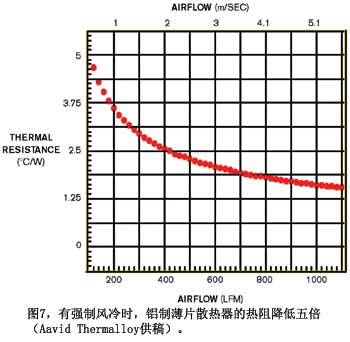

對流散熱也有一些困難。例如,氣流對商用散熱片的影響(圖7)。注意,在高溫下,熱阻會增加五倍。使用強制風冷的散熱片有較薄、間距更近的鰭片,比如一款風扇式CPU冷卻器。如果你的產品沒有風扇,則IC產生的熱量會傳導和散播出來,然后傳送到機內的空氣中。接下來,隨著整個機器溫度的上升,熱量通過對流傳送給周圍的空氣,如果你把機器放在腿上,則部分熱量也會傳導過來。外殼材料的熱阻就變得很重要。熱量從內向外的傳送速度,塑料殼要慢于金屬殼。



做噴氣戰斗機非機艙電子設備的工程師知道,一架噴氣飛機要飛到高達7萬英尺的高空。在這個高度,空氣非常稀薄,對流冷卻是無效的。這些系統有一個帶乙二醇冷卻通道的冷板,確保冷板溫度不高于80℃。每個部件都與一個金屬散熱器保持物理接觸,散熱器將元件熱量傳送至電路板的邊沿。在電路板的邊沿,一個傳熱的夾鉗系統將這個散熱器壓緊在機殼的一側。機殼的側面將熱量傳給機殼所在的冷板。導熱油脂可保證將最多的熱量傳送給冷板,并確保從IC到散熱片的最大傳導。

繼續閱讀請參見《熱分析與熱設計技術(下)》
