前個周末接到了一個朋友的電話，詢問我如果內存有問題，需要測試哪些項目？對于這個很常見的問題，我習慣性的回答他先測量內存時鐘和讀寫時序看看，然后結束了通話。沒過一會，我那朋友又打過來，告訴我他遇到一個怪事，他用探頭點測內存時鐘時，系統的程序不卡了，可以順利啟動并運行。聽到這個描述，我頓時感興趣了，開始仔細詢問待測試的電路和測試儀器。
待測試的電路板的內存控制器為A公司的ARM架構的MCU，內存為Micron的SDRAM，內存時鐘頻率為100MHz，測試儀器為某200M帶寬示波器，探頭為示波器標配的無源探頭。在以往的探頭培訓中，我曾多次給客戶講探頭的重要性，在我的幻燈片中有以下幾句話：
在把探頭連接到電路上時，可能會發生下面三種情況：
1. 您可以把實際波形形狀傳送到示波器屏幕上。
2. 探頭可能會改變波形形狀，您會在示波器上觀察到不同形狀的信號。
3. 您可能會改變被測設備的運行(良好的設備可能會開始不能正確運行，或反之)
顯然，今天我這位朋友遇到的情況正好滿足第三種的最后三個字，即探頭使運行異常的設備變正常了。如果這樣的情況能經常發生，想必每位加班debug電路的工程師都可以不再苦惱，只需一個合適的探頭就可以找到問題原因并解決問題了。
從無源探頭的原理來看，如圖1所示為常見的無源探頭的簡化電路圖，通常示波器標配的無源探頭的直流輸入電阻為10兆歐（探頭的9兆歐與示波器前端1兆歐串聯），輸入電容為10pf左右，與9兆歐電阻并聯。當待測試信號的頻率較高時，容抗隨著頻率升高而減小，所以無源探頭整體的輸入阻抗變小，當頻率為100MHz時，輸入阻抗為159歐。
幾天后，我們在實驗室重新測試了該系統的時鐘，測試儀器為SDA816Zi（帶寬16G，采樣率40G），探頭為ZS1500（帶寬1.5GHz）。由于待測試信號頻率僅為100MHz，所以通常1G以上示波器和探頭足以滿足需求（注：對于某些上升時間很快的時鐘，比如PCIExpress的100MHz時鐘，1GHz的帶寬是不夠的，需要更高帶寬的示波器）。下圖2左圖為未作端接時在SDRAM芯片端測量時鐘波形，右圖為靠近SDRAM顆粒并聯100歐電阻后的波形，兩者相比，前者的過沖高達7.8V，電路板不能正常工作；而后者過沖較小，電路板可以正常工作。
盡管并聯了100歐電阻后電路板能正常工作了，但是接收端測量到的峰峰值高達6.2V，對于SDRAM芯片3.3V的工作電壓來講還是比較大的，長期工作可能會導致內存芯片出問題，所以，我們還需改進端接策略。在信號完整性書籍中，通常有串聯匹配、并聯匹配、RC網絡、戴維南網絡等端接方法，如下圖3所示。相比并聯匹配，串聯匹配不用提供DC電流到地或者電源，不會對輸出的高低電平產生影響，能減小過沖和EMI，所以我們接著嘗試串聯匹配下的信號質量。
由于電路中ARM的MCU輸出的一路100MHz時鐘要驅動兩個SDRAM芯片，布線上MCU出來的時鐘剛出來就分成兩路后連向兩個SDRAM的時鐘引腳，所以我們采用了在兩路時鐘分支上同時串聯100歐電阻加并聯10pf電容的端接方法。在PCB上割線，焊上電阻和電容后測量的結果如下圖4所示，改進后的時鐘峰峰值為3.44V，波形無過沖，信號質量良好。電路板系統運行正常。

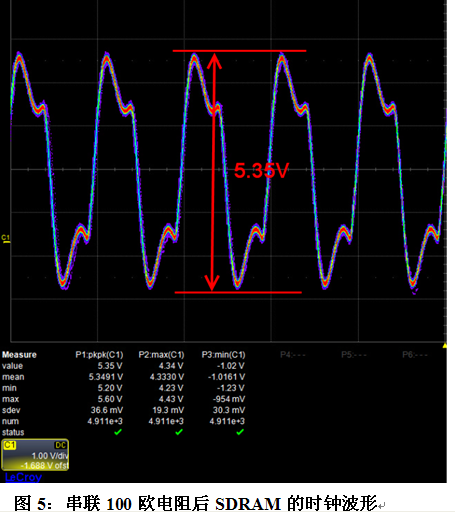

下圖5所示為只串聯100歐電阻時測量到的波形，信號有過沖，峰峰值為5.35V，偏大，對比圖4的端接方法，串聯電阻加上并聯電容是較好的解決方法。
總結：在這個案例中，我們得到的以下經驗：
1、 串聯匹配是較好的SDRAM的時鐘端接策略，在原理圖設計中，需要加上串聯的電阻和并聯的電容，如果MCU輸出的時鐘驅動能力弱，可以不使用并聯的電容或者換用較小的電阻。
2、 準確的測量內存時鐘需要足夠帶寬的示波器和探頭，無源探頭在高頻時阻抗太小，不能準確的測量波形，需要使用高帶寬的有源探頭。
