一次有點遺憾的EMC靜電抗擾度整改
發布時間:2017-04-19 來源:王東良 責任編輯:wenwei
【導讀】2016年4月份開始整改公司的一臺內窺鏡臺車,由于此臺車原來設計時完全沒有考慮EMC方面的設計(2015年之前醫療器械不要求EMC),歷時半年多時間,此臺車的EMC應該說7788了,但有個問題至今也沒有找到答案,不免有點遺憾。
2016年9月份,在深圳CTC靜電預檢時,接地方式如下,“顯示器地線1”到PC機箱,再“PC地線”到電源插座地。不接“顯示器地線1”時,±6KV接觸,屏幕偶爾會LCD屏上出現幾道亮線,而且是一閃而過,不注意是觀察不到的。重點在這里,接“顯示器地線1”時,±6KV接觸,屏幕閃爍比不接嚴重得多,2、3槍LCD屏就整屏閃爍。對于這個問題我百思不得其解,為什么多加一個接地線效果反而變差?反正不要“顯示器地線1”能過B級,VGA線的外屏蔽也是接地的,過安規也沒問題,還有很多整改項,此事就先放到一邊了。

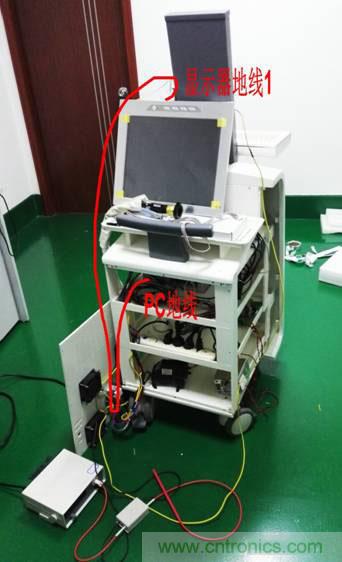

圖一 “顯示器地線1”
2016年11月中旬,偶遇一位老朋友,EMC整改高手(小王工),請他幫幫我看看,他主要進行了三項改進。
1. “顯示器地線1”不經過PC,直接到電源插座地。打接觸±5KV,明顯好轉,±6KV接觸,幾乎沒有改善。

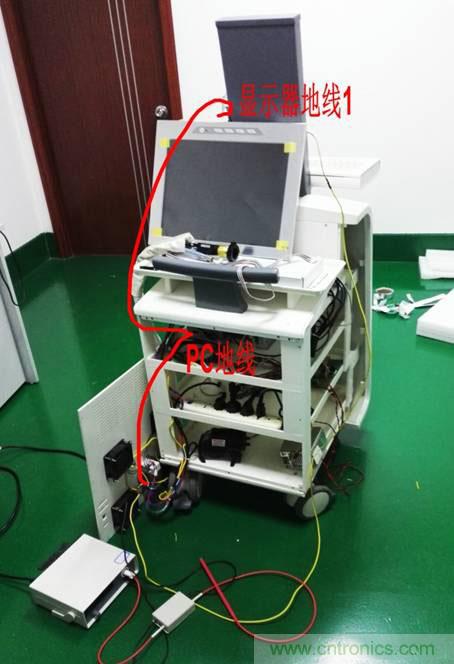

圖二 改變“顯示器地線1”的接地方法
2. 打開顯示器外殼,浮空顯示器控制板的地(控制板用絕緣膠帶包裹),±6KV接觸,改善不明顯,于是恢復原狀。
3. 再增加一條接地線“顯示器地線2”到電源插座地,在“顯示器地線1”的對邊接顯示器外殼。±6KV接觸,7、8槍,LCD偶爾閃爍一次。感覺“顯示器地線2”是有效果的,我和小王工分析,應該是VGA線的外屏蔽不好,靜電干擾到VGA信號。
圖三 增加“顯示器地線2”
由于我們?cè)诠菊臅r(shí),使用的是我自己做的簡易靜電槍,槍頭放電曲線不達標,實驗效果是很差的,不能實質性地說明問題。
2016年12月29日,去深圳市計量檢測院正式檢測此臺車的靜電抗擾度,7、8槍,LCD閃爍一次,判定過B級。給檢測人員說一些好話,專門針對顯示屏繼續做如下2項實驗:
1. 有“顯示器地線1”、“顯示器地線2”,接觸-6KV,開始3-5槍出線屏幕閃爍,后續再放電,顯示不受影響。
2. 取掉“顯示器地線1”、“顯示器地線2”,接觸-6KV,幾乎每槍都閃爍,而且閃爍更嚴重一些。
深圳市計量檢測院的2項實驗結果說明,顯示器外殼的接地線越多越好,這個和大部分人的觀點是一致的,那么問題來了,深圳CTC的預檢結果作何解釋?
2017年1、2月份的周會上,每次我都提出再去深圳CTC做一次實驗,每次公司經理都婉言拒絕,理由無非是此次整改臺車公司已經花費很大的精力,反正現在注冊檢驗已經通過,何必再浪費公司人力、財力,而且公司別的開發任務也很緊迫。唉。。。!此遺憾先放著吧,以后有機會再想辦法。
以上內容為電磁兼容EMC小組王東良工程師的原創作品,首發于電磁兼容EMC微信公眾號。
