【導讀】電磁兼容測試作為CE認證中的最關鍵的測試之一，是電子電器產品的安全認證標準。電磁兼容測試包括雷擊浪涌干擾（SG）、靜電放電干擾（ESD）、輻射干擾（EMI）、脈沖群抗擾（EFT）、電壓跌落干擾（CSS）等五種。本文講解的是雷擊浪涌的測試。
試驗方法：
浪涌的起因是電力系統的開關瞬態和雷電瞬態；而浪涌抗擾度試驗?zāi)康氖墙⒁粋€(gè)共同的基準，以評價電氣和電子設備在遭受浪涌（沖擊）時的性能。根據標準IEC61000-4-5浪涌沖擊抗擾度試驗一般要求，雷擊浪涌發生器模擬1.2/50us電壓波形，8/20us電流波形和組合波（電壓波形：10/700us，電流波形：5/320us），通過耦合網絡，將波形耦合至被測電路中，已達到實驗?zāi)康?。?shí)驗等級則根據電壓嚴酷程度分為1，2，3，4和X級，其中X及為開放級，每一級對應的電壓強度如表一。嚴酷等級應用范圍則取決于環境（遭受浪涌可能性的環境）及安裝條件，大體按照以下條件分類：
1級：較好保護的環境，如工廠或電站的控制室。
2級：有一定保護的環境，如無強干擾的工廠。
3級：普通的電磁騷擾環境，對設備未規定特殊安裝要求，如普通安裝的電纜網絡，工業性的工作場所和變電所。
4級：受嚴重騷擾的環境，如民用架空線，未加保護的高壓變電所。
X級：特殊級，由用戶和制造商協商后確定。具體產品選用哪一級，一般由產品標準定。

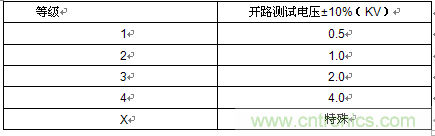

表1：測試等級
實驗結果：
雷擊浪涌測試是破壞性試驗，視被測物破壞程度，分為以下幾種情況：
a） 在制造商、委托方或購買方規定的限值內性能正常
b） 功能或性能暫時喪失或降低，但在騷擾停止后能自行恢復，不需要操作者干預；
c） 功能或性能暫時喪失或降低，但需操作人員干預才能恢復；
d） 因設備硬件或軟件損壞，或數據丟失而造成不能恢復的功能喪失或性能降低。
應用范圍：
根據最新電磁兼容（EMC）指令2004/108/EC，家用無線電和電視接收機，移動式無線電設備，醫療和科學設備，家用電器和家用電子設備，教學電子設備，無線電廣播和電視發射設備，工業制造設備，移動式無線電通訊和商業無線電話設備，信息技術設備，航空和航海無線電設備，通訊網絡設備和儀器，一般燈具和熒光燈具等電子電器產品都需要做浪涌抗擾度測試。結合照明行業，在標準EN 61547 普通照明設備.EMC抗干擾要求條款5.7中提出對于照明產品對于浪涌抗擾度測試需要滿足以下標準：

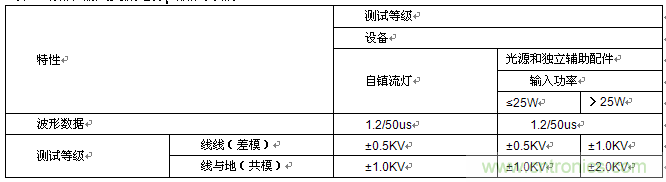

表2：浪涌-輸入交流電源口測試等級
