原來硬件也迷信:黑色PCB真有那么神奇?

發布時間:2014-11-25 責任編輯:sherryyu

【導讀】上下幾千年的中國最讓人不能忘記的就是“迷信”,現在迷信都不分領域了,連硬件領域也信奉起“硬件迷信”啦。只要注意下就能看見很多廠家有意無意的宣傳PCB的顏色,什么“高端常用的黑色PCB”、“高品質的黑色PCB”,等等,事實真的是這樣嗎?

迷信,讓人直接聯想到了封建、占卜等詞,那么在硬件領域,是否有這種“硬件迷信”呢?

近年來,越來越多的板卡廠家,都有意無意的宣傳PCB的顏色。常見的說法是“高端常用的黑色PCB”、“高品質的黑色PCB”,再換上不同的顏色,例如紅、黃、藍等等,就變幻出五彩繽紛的PCB顏色與高品質,高端等等劃等號的印象。事實上,真的如此么?

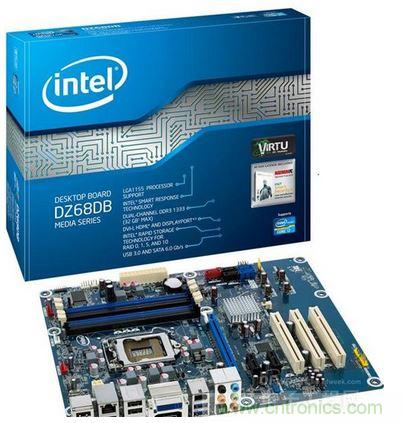

采用藍色PCB的Intel高端主板—— DZ68DB
采用藍色PCB的Intel高端主板—— DZ68DB

其實PCB的原材料是我們?nèi)粘I钪须S處可見的,那就是玻璃纖維和樹脂。玻璃纖維與樹脂相結合、硬化,變成了一種隔熱、絕緣,且不容易彎曲的板,這就是PCB基板。當然,光靠玻璃纖維和樹脂結合而成的PCB基板是不能傳導信號的,所以在PCB基板上,生產廠商會在表面覆蓋一層銅,因此PCB基板也可以叫做覆銅基板。

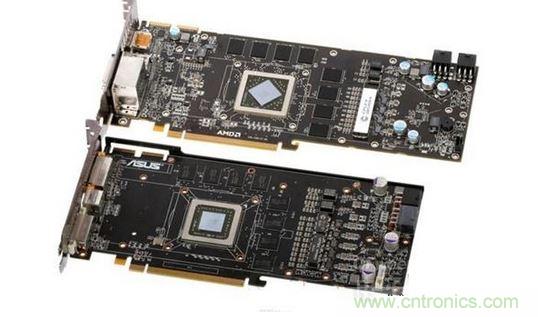

“當年”的Radeon HD 5870(上)和Radeon HD 4890(下)PCB
“當年”的Radeon HD 5870(上)和Radeon HD 4890(下)PCB
[page]
在很久很久以前(07/08年的樣子),當時的公版顯卡在高端顯卡設計中使用了黑色PCB??赡苁菃l(fā)了下游廠商,于是廠家也跟風做了起來。剛開始,黑色PCB的確僅用于部分廠商的部分高端顯卡中,于是在宣傳中說“黑色PCB=高端顯卡”,還是成立的,但是后來隨著這種觀念的建立,有些廠商就利用玩家的這種心理,在中低端的產品線上也使用黑色PCB,黑色PCB與高端顯卡間的等號就開始不成立了。

像圖中的這款就是一個典型了(廠家和型號名稱已經作了處理),半高的刀卡+黑色PCB的組合,讓人感覺很怪異。

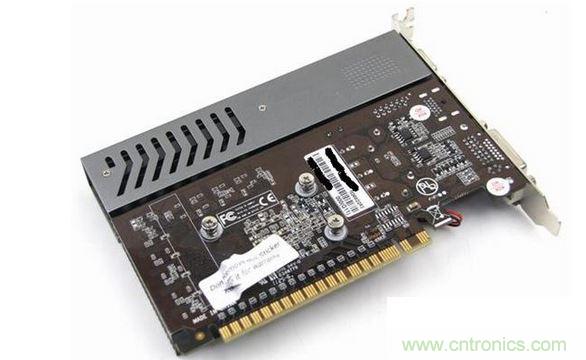

某廠商的半高版GT 430
某廠商的半高版GT 430

黑色PCB特殊在哪呢?

首先,PCB作為印刷線路板,主要提供電子元器件之間的相互連接。顏色與性能并無直接關系,顏料的不同并不會對電器性產生影響。PCB板的性能好壞與否是由所用材料(高Q值)、布線設計和幾層板等因素決定,但是在洗PCB的過程中,黑色是最容易造成色差的,如果PCB工廠使用的原料和制作工藝稍有偏差,就會因為色差造成PCB不良率的升高。這樣直接導致生產成本增加。

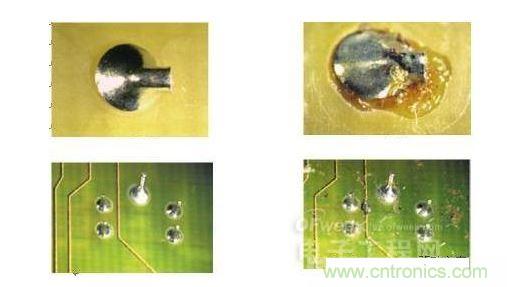

PCB洗板前后對比示意圖
PCB洗板前后對比示意圖
[page]
其次,由于黑色PCB的電路走線難以辨認會增加研發及售后階段的維修和調試的難度, 一般如果沒有功力深厚的RD(研發)設計人員和實力強大的維修隊伍的品牌,是不會輕易用黑色PCB的??梢哉f采用黑色PCB是一個品牌對RD設計和后期維修團隊有信心的表現,從側面而言,也是生產商對自己實力自信的一種體現。

基于以上兩點原因使得各大廠商在為產品選擇PCB版設計的時候,都會慎重考慮,因此就形成了當年市場出貨量大的產品大部分采用紅色PCB、綠色PCB或者藍色PCB版,僅僅在中高端或者頂級旗艦級產品上才能見到黑色PCB的情況,所以一度出現了黑色PCB就是高端貨,就是好東西的一種“硬件迷信”。

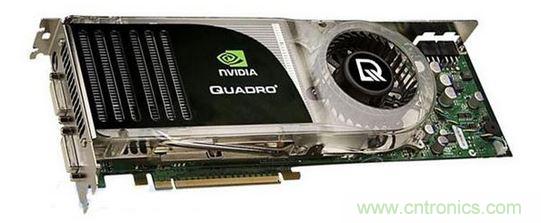

老牌大廠——麗臺的頂級專業顯卡QuadroFX5800采用的就是綠色PCB
老牌大廠——麗臺的頂級專業顯卡QuadroFX5800采用的就是綠色PCB

但現在則不然了,正如之前提到的,許多沒有這個實力的廠家也跟著做黑色PCB的產品,甚至延伸到中低端產品,造就了幾乎全線黑色PCB的局面。當然,黑色PCB有其先天的一些優勢:標注焊接件的字對比度會較高,彩色接插件(如內存、PCIE槽等)在黑色做背景時會更顯眼,放在機箱內視覺效果也會好些。

但是不得不強調的是,如果一個板卡做工不扎實想以黑色PCB來掩飾,或者片面追求視覺效果而縮減焊接件的用料,那無疑是“不務正業”。

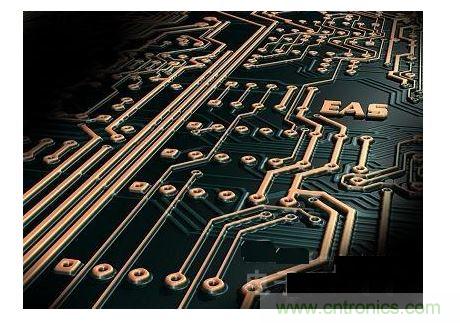

某服務器用主板的PCB一角
某服務器用主板的PCB一角
