從商業無線網絡和設備，到軍事通信、雷達和電子戰（EW）系統，射頻（RF）干擾無處不在。由于干擾不可預測，要解決這一問題十分棘手。常用的信號分析儀采用間斷故障模式，使數據采集尤其困難。因此，如果不清楚一個問題的根本原因，工程師便很難找到一種測量方法來捕獲這一故障。



盡管困難重重，在擁擠的頻譜中找出、識別并分析干擾信號，不管其目的何在，已在各種應用中變得日益重要。一種稱為無間斷捕獲的RF錄存技術，對解決這一問題可能會特別有用。利用這種技術，系統工程師可以在一段較長的時間內連續測量數據，確保捕獲所有RF事件。





在對系統干擾進行特征分析時，系統工程師通常依賴信號分析儀來完成長時間的連續錄存，如圖1所示。長時間錄存的主要局限是，測試設備中板子的內存容量不夠大。目標信號首先進入分析儀的RF輸入，隨后被處理，產生圖1右側所顯示的波形。假設系統使用了一個固定本機振蕩器，該儀器捕獲帶寬內的所有目標信號在到達藍色豎線之前，都會經過實時處理。一旦采樣信號進入緩存或RAM中，該儀器便不再關注新進入的數字樣本。相反，它必須處理先前錄存的采樣數據。

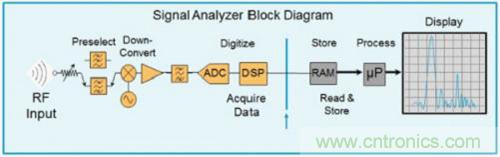

圖1：典型的信號分析儀方框圖



在信號分析儀對先前捕獲的數據進行后處理時，不會再捕獲新的數據樣本，從而在連續的數據采集之間有效地形成一個間隙。如果在處理先前的事件時又發生了新的事件，或新事件的持續時間超過了現有的存儲器容量，這些事件便會落入這個間隙并可能被漏處理。此外，分析儀的觸發設置僅根據一組限定條件來捕獲事件。一旦分析儀錯過某一事件，該事件便一去不返。





解決復雜的RF環境中的射頻干擾問題是一個棘手的任務，無間斷錄存方法提供了一種可行的方法來解決傳統的信號分析儀所遇到的測量問題。這一技術實現了在一段較長的時間內連續采集數據，解決了不知何時、何處會出現一個干擾事件，以及該事件的持續時間有多長的問題。由于被錄存的數據不會間斷，因此很容易捕獲目標信號，如間斷式RF事件。

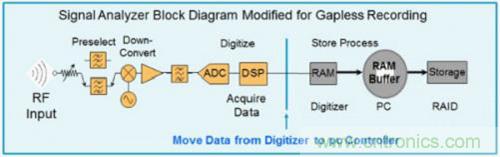

圖2：該圖已將圖1中的信號分析儀修改為無間斷錄存



在圖2的示例中，信號分析儀已被修改為無間斷錄存。圖2中的信號分析儀與圖1中的一樣，但它包含一條高速數據鏈路或總線，使工程師可以將采集到的數據從內存中移出去。它通過旁路處理和顯示更新，同時將采集到的數據直接寫入采用環形RAM緩存的最終存儲介質，來實現數據的無間斷高帶寬錄存。工程師可以在環形RAM緩存中同時寫入和讀取數據。若在大帶寬下錄存較長時間的數據，則需獨立磁盤冗余陣列(RAID)存儲系統。



Agilent的雙通道M9392A PXI矢量信號分析儀便是這樣一個寬帶無間斷錄存解決方案，它可以提供兩個獨立可調的通道，其中每個通道都能在100-MHz帶寬下錄存數小時的數據(圖3)。

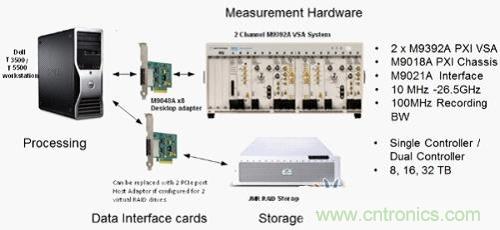

圖3：Agilent的無間斷錄存系統可與預先選定的設備結合起來，
與普通的PC硬驅或外部海量存儲器一起使用



RF環境中的寬帶錄存已被證明是可用于長持續時間射頻干擾研究的一種有用的特征分析工具，功能強大的搜索工具可減輕在海量錄存數據中搜索干擾信號產生的負擔。例如，Agilent M89600矢量信號分析儀軟件可與M9392A一起，用于分析干擾源的特征及其對無間斷錄存目標數據中干擾信號的影響。使用這樣的軟件簡化并減少了找出目標信號的時間，加快了分析和解決問題的進程。



如果無間斷錄存方案采用類似時間戳的方法可能也會有幫助，它將錄存的數據映射到一個絕對時間，產生觸發或預觸發。預觸發數據使工程師能夠讀取信號數據，產生一個特定的觸發事件。



另一個主要功能是雙通道錄存。在單通道錄存系統中，很難只觸發所需的信號。結果，為了確保捕獲干擾事件，錄存下來的數據通常比實際所需要的多。這些多余的數據需要花費額外的時間和資源來處理。M9392A這樣的雙通道錄存系統減少了誤觸發的可能，并且它只錄存所需的數據。信號可以在一個通道上被采集和觸發，但錄存在另一個通道上。由于能夠在RF環境中更有效地發現這些信號，這樣的任意觸發機制可以節約大量時間，幫助工程師更有效地解決干擾問題。





即便采用無間斷捕獲方法，解決射頻干擾問題仍然困難重重，因此有必要遵行一個系統化的處理流程。下面是這種處理流程的一個示例，它包括：



第一步：捕獲



該步驟利用長時間錄存的方法采集數據，確保捕獲故障事件。RF環境中的信號往往持續時間較長，因此長持續時間是必需的。而且，RF環境隨時間而改變，通常頻譜擁擠。此外，現代通信信號不斷增大的帶寬意味著噪聲頻譜更寬，它們之間的交互通常是間歇性的、細微的或短暫的。



第二步：搜索



數據采集完成后，錄存下來的數據會在實驗室中被回放并進行必要的分析，以便提取有關故障干擾源的信息。在數據量極大的情況下，強烈建議使用能根據多種不同條件完成自動搜索的信號搜索工具來尋找干擾源。數據搜索完成后，符合條件的一系列信號會被找到，信號分析應用程序會將這些信號分離出來并進行回放。



第三步：重新捕獲數據



當工程師更深入地了解了問題的癥結或潛在的信號干擾源之后，可能需要捕獲更多更具體的信號數據。在這一可選的步驟中，工程師根據對故障的了解，來觸發信噪比更高的錄存任務。這些錄存任務著眼于被干擾的接收器對某個特定的信號干擾源的反應如何。這時，雙通道錄存系統可能特別有用，因為配置后它可以使用其中一個通道來觸發錄存。



第四步：分析



最后，工程師可以使用分析軟件顯示信號干擾源的影響。



利用這一處理流程，工程師們不僅可了解RF環境，還可錄存長持續時間內頻帶的信息。結果，他們可以有效地使用RF錄存方法記錄、搜索和分析復雜RF環境中的目標信號。



解決復雜RF環境中的射頻干擾問題頗為困難。但是，利用無間斷錄存方法，工程師可以在長持續時間內連續測量數據，確保捕獲所有目標RF事件。專門被改進用于無間斷數據捕獲的寬帶錄存系統，尤其是雙通道系統，可以非常有效地分析RF環境中系統干擾的特征。在結構化流程中使用這一系統，為找出并分析目標信號提供了一種有效的途徑。在干擾問題層出不窮的商業無線及EW應用中，這樣的功能變得越來越重要。
