牛人力作,EMMC芯片如何“逆襲”成手機TF卡

發布時間:2013-11-05 責任編輯:sherryyu

【導讀】最近很喜歡逛論壇,突然又發現一枚會玩EMMC的牛人。這里小編就借花獻佛的將這位技術達人如何將64GB的EMMC芯片,成功逆襲成手機的TF卡,并且經過試用兩個月,發現數據很穩定,除了有兩次不識別卡,要求格式化,但是只要重新開機就可以正常工作。那還有沒有更好的改造建議呢,歡迎大家留言。

手上有很多emmc,但是容量都比較小,只有2GB,4GB和8GB,最近拿到了幾顆64GB的,就動手做TF卡,放到手機上面使用。

下面是步驟:

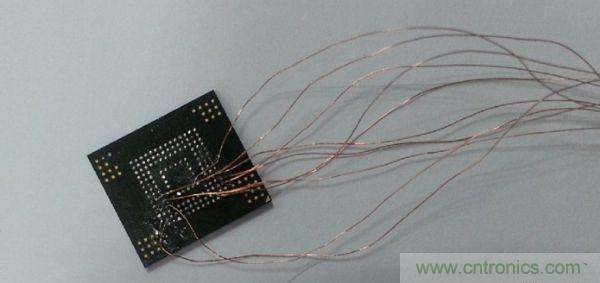

1、emmc 飛線

EMMC芯片如何“逆襲”成手機TF卡

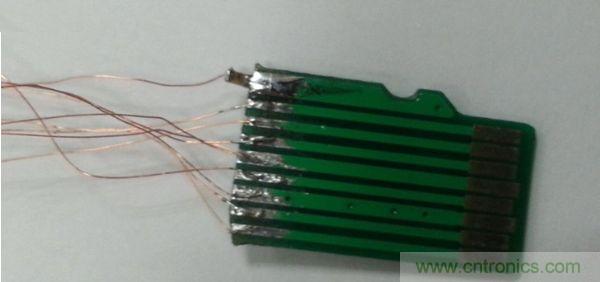

2、tf卡飛線,這里有一個電容,接emmc的VDDi,后面我去掉也可以正常工作,只是不知道會不會影響穩定性。

EMMC芯片如何“逆襲”成手機TF卡

3、飛好線后膠帶處理

EMMC芯片如何“逆襲”成手機TF卡

[page]

4、手機上測試

EMMC芯片如何“逆襲”成手機TF卡

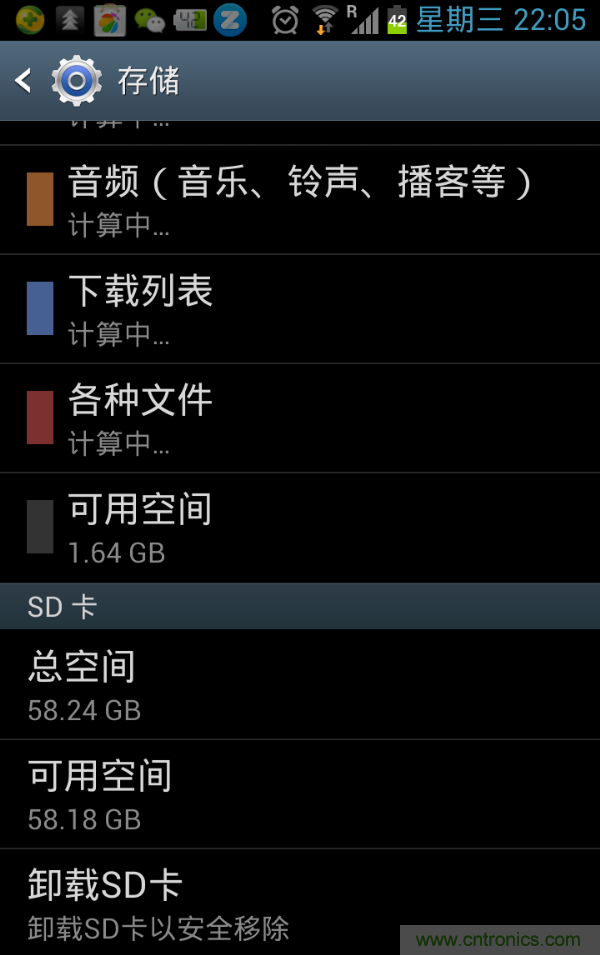

i9305日版,內部(32GB內部存儲)拷貝視頻文件到tf卡(64GBemmc),速度大于15MB/S.

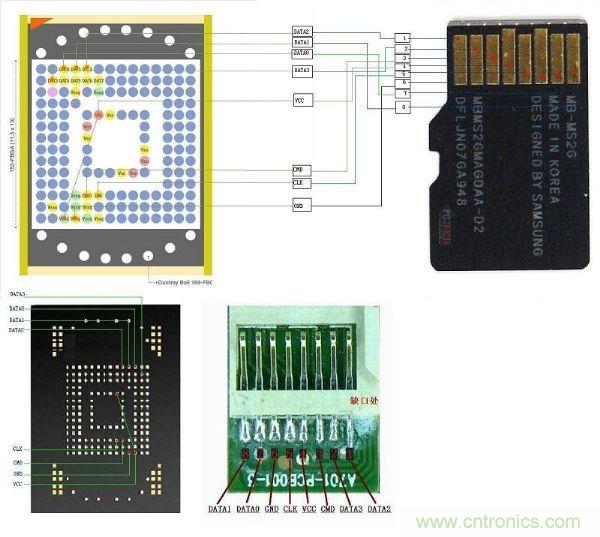

EMMC連接讀卡器飛線圖/電路圖:

EMMC芯片如何“逆襲”成手機TF卡
[page]

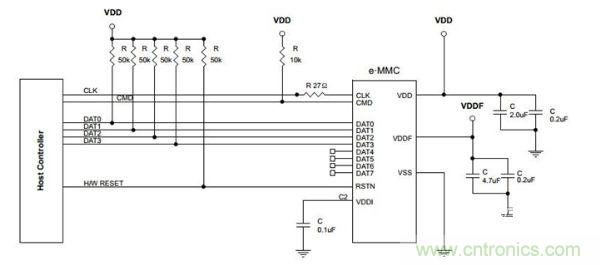

emmc原理圖:

EMMC芯片如何“逆襲”成手機TF卡

emmc接口定義:

EMMC芯片如何“逆襲”成手機TF卡

[page]

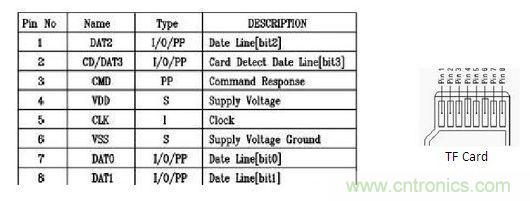

TF卡接口定義:

EMMC芯片如何“逆襲”成手機TF卡

需要接的線一共8根線:

1、DAT2 接emmc DAT2 (A5);

2、DAT3 接emmc DAT3 (B2);

3、CMD 接emmc cmd  (M5);

4、VDD接emmc VDD 和VDDF(VDD和VDDF各找一個,有些emmc的資料是寫VCC和VCCQ);

5、CLK接emmc clk (M6);

6、VSS 接emmc 的VSS(隨便找一個);

7、DAT0接emmc的DAT0(A3);

8、DAT1接emmc的DAT1(A4)。

emmc上還有一個vddi需要接一個電容,開始我有接,后面不小心弄掉了,發現還可以工作,就沒有接了。

emmc 有個腳位是vddi,需要接一個電容的,沒有接也能正常使用,不知道會不會影響數據的穩定性。目前一共使用了快2個月,中間有出現過一兩次不識別卡,要求格式化,關機后再開機就好了,可能和這個電容沒有接有關。

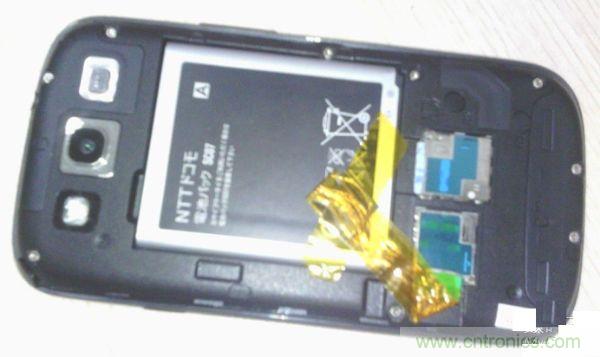

再補一張手機上使用的照片,后蓋是可以完全密封合上的。

 EMMC芯片如何“逆襲”成手機TF卡
