【導讀】DIP（Dual Inline Package）開關是一種常見的電子器件，通常用于數字電路中，以便配置或設定不同的功能，由于其易于使用和可靠性，DIP開關在許多應用中都得到了廣泛使用。本文將為您介紹DIP開關的種類與特性，以及CUI Devices所推出DIP開關解決方案。
DIP（Dual Inline Package）開關是一種常見的電子器件，通常用于數字電路中，以便配置或設定不同的功能，由于其易于使用和可靠性，DIP開關在許多應用中都得到了廣泛使用。本文將為您介紹DIP開關的種類與特性，以及CUI Devices所推出DIP開關解決方案。
DIP開關方便進行電子產品的功能配置
DIP開關自20世紀70年代以來一直作為機電器件出現，允許用戶對電子電路進行手動更改。DIP開關的簡單性、靈活性和低成本，確保了其在多種電子應用中的長期使用。它們有各種尺寸、配置、開關機制和額定功率，客戶可以根據其應用的配置選項選擇DIP開關上的位置數量。一些DIP開關可以手動啟動，而另一些則需要特殊工具或螺絲刀來切換開關位置。
DIP開關的工作原理基于機械接點，每個開關都包含一個或多個機械接點，這些接點在不同的位置連通或斷開電路。開關的構造使其能夠在不同的位置切換，改變電路的連通狀態。當開關處于一個位置時，相應的電路連通，而在另一個位置時，電路斷開。
DIP開關是雙列直插封裝開關，這意味著它由單個單元中的一系列開關組成。它是一種機電器件，需要用戶手動移動執行器，以便激活或停用不同的電子電路。DIP開關通常安裝在PCB或面包板上，允許用戶快速預配置或在各種設置或操作模式之間切換電子器件。
DIP開關的原理與工作模式
當提到任何開關時，必須考慮極點和位點的原理。DIP開關可以分成單軸單切（SPST）、單軸雙切（DPST）開關與雙軸雙切（DPDT）開關。單軸單切的每個開關，只能控制電路的開啟或關閉，只有一個固定位置；單軸雙切的每個開關則單獨控制一個電路，擁有兩個固定位置；雙軸雙切開關的每個開關同時控制兩個電路，擁有四個固定位置。
單軸單切開關意味著該器件位于電子電路中，要么閉合并允許電流流動，要么打開并中斷電流流動，單軸雙切開關可在兩個不同的電流流動路徑之間進行選擇。換句話說，移動執行器不會中斷電流，而是將其復位向到不同的電路分支。
雙軸雙切開關使用兩個鏈接開關控制兩個電路，當一個開關切換位置時，另一個開關也會執行相同的操作。每一個開關都將電流復位向到其電路內的不同路徑。從技術上講，可以在這種布置中連接多個開關，從而實現多軸多切。
封裝中開關的數量取決于應用，范圍可以是1到16個位置或更多。常見的撥碼開關封裝有八個位置，因?yàn)樗鼘?yīng)256個可能的二進制代碼，相當于一個字節的數據。
DIP開關常用于設定和配置數字電路中的不同參數或功能。例如，可以使用DIP開關配置一個微控制器的地址，從而允許多個器件在同一總線運行。在某些應用中，DIP開關可用于選擇不同的電源，以提供冗余或備用電源。
DIP開關常用于切換器件的不同工作模式，這在一些控制應用中特別有用，例如調整傳感器的靈敏度或切換顯示器的模式。DIP開關也可以用來啟用或禁用器件的特定功能，這可以在設計中提供更大的靈活性。
DIP開關的類型與功能特性
DIP開關有多種類型，包括滑動式執行器、鋼琴式執行器、旋轉式執行器等，各有其應用特性，可依據實際需求來進行選擇。

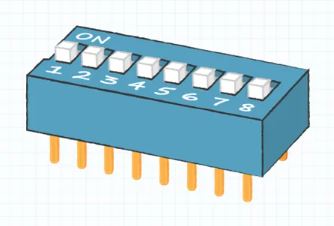

滑動式
滑動式DIP開關是標準撥動開關，每個開關都有兩個位置──閉合或打開（也可開／關或1/0），因此可用作單軸單切開關。還有三位置滑動DIP開關，具有中央中性位置和兩端各一個觸點，通常配置為開／關／開。任何DIP開關都可以配置為常開（NO）或常閉（NC）。常開開關在啟動時閉合電路，而常閉開關在啟動時斷開電路。
滑動式DIP開關通常由一系列滑塊組成，每個滑塊與一個開關位相對應，通過移動滑塊，用戶可以更改相應的開關狀態?；瑒邮紻IP開關可以提供編碼功能，并可定制的開關位數，由于其機械結構，滑動式DIP開關通常具有較好的耐用性，適用于需要頻繁切換的應用場景。

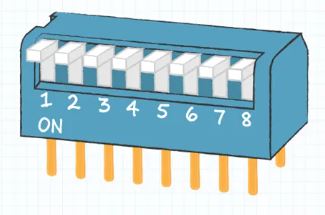

鋼琴式
鋼琴式DIP開關與滑動式DIP開關類似。然而，鋼琴DIP開關不是水平放置，通過向前和向后運動來移動執行器，而是垂直的，需要向上和向下操作，其得名于其外觀類似鋼琴鍵盤，這種開關常用于需要在多個位置中進行細微調整或選擇的應用。
鋼琴式DIP開關與傳統的離散位置開關不同，它提供了連續的調整能力，這種設計提供了良好的人機交互體驗。由于其連續調整的特性，鋼琴式DIP開關通常具有較高的分辨率，使得在調整過程中可以實現更細微的控制。有些鋼琴式DIP開關設計成可調節電阻或電容的形式，這使得它們適用于需要微調電路特性的應用。

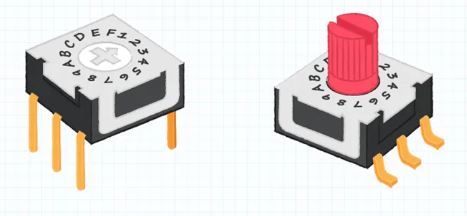

旋轉式
旋轉式DIP開關是一種特殊類型的DIP開關，其特點在于使用旋轉操作而非滑動或按壓操作。這種開關常用于配置電子器件，允許用戶在不同位置之間旋轉，以改變電路的配置或功能。當用戶以圓周運動轉動執行器時，旋轉式DIP開關會變換位置，旋轉的量決定了開關的輸出。

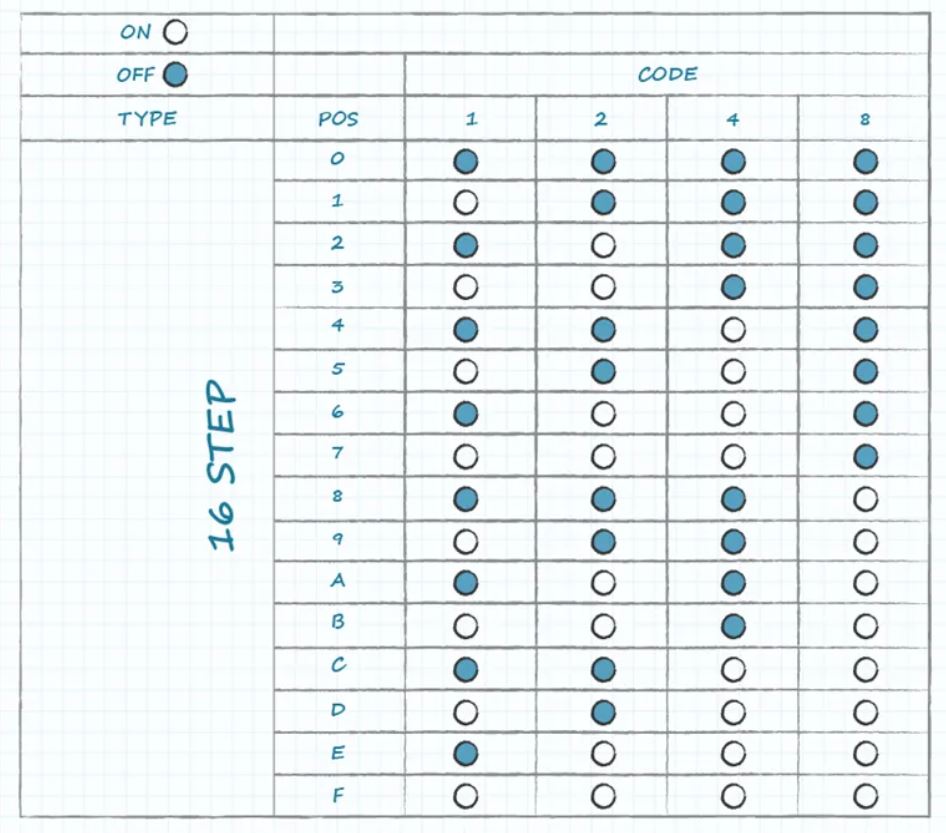

具有四個輸出引腳的旋轉式DIP開關可以產生多達16種不同的二進制代碼輸出配置。它還可以配置作為單軸雙切器件運行，并且單軸可能具有三或四切。16位旋轉式DIP開關使用16個符號的十六進制代碼來描述輸出組合，十六進制代碼使用數字0到9，然后使用字母A到F。
一些其他類型的DIP開關包括搖頭執行器，其操作方式類似于蹺蹺板。切換機構在兩個位置之間搖擺，降低執行器的一側會抬起另一側，這只是使它們成為基本撥動開關的另一種變體。
關鍵規格與應用

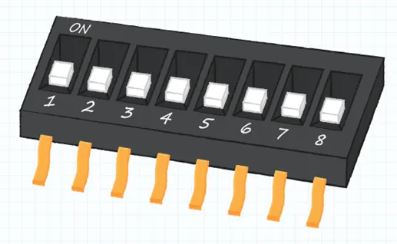

制造商數據表提供了有關每個DIP開關的基本性能和規格信息，此信息對于為特定應用選擇最佳DIP開關至關重要。除了位置數量和執行器類型等明顯規格之外，還需要記住以下一些附加規格，像是安裝方式的類型，表面安裝DIP開關適用于PCB，而通孔版本則用于面包板上。DIP開關的端接方式也可分成鷗翼型、斜角鷗翼型、J型鉤鷗翼型、PC引腳和壓接PC引腳等，可依據需求來選擇不同的安裝選項。
DIP開關支持的額定電壓一般為2.4至50 Vdc器件上的最大電壓，額定電壓通常列出開關電壓和非開關電壓。開關額定值指示執行器何時從一個位置移動到下一個位置。非開關額定值是執行器處于靜止位置時的額定值，通常高于開關額定值。
DIP開關支持的額定電流通常為10至200 mA，這是通過器件的最大電流。DIP開關的間距通常為1至2.54 mm或0.039至0.1”，這是引腳之間的中心到中心距離。DIP開關支持的IP等級也相當重要，可分成額定或非額定，DIP開關的IP等級代表著可防止?jié)駳夂突覊m進入的能力。
確保所選DIP開關符合設計的性能標準非常重要，使用超出其規格的DIP開關可能會導致電弧或自焊等問題。該器件的性能也可能會受到影響，甚至無法操作。
幾十年來，DIP開關已廣泛應用于各種應用，它們甚至在物聯網設備中發現了新的用途，成為在智能家居或工廠中實施之前對設備進行預配置或重新編程的快速方法，從而限制停機時間。DIP開關的一些最常見應用包括車庫門開啟器編程、遙控器編程，或是PC擴展卡或主板上的選項配置，并可通過簡單的用戶配置將新項目添加到物聯網網絡，以及無需給設備上電即可檢查工業設備的配置等。
結語
DIP開關最初是作為一種改變電子系統特性的簡單方法而引入的，它允許在制造過程中或由用戶更改配置。隨著時間的推移，軟件開關和用戶界面的進步減少了它們的普遍使用，但由于其成本低且易于使用，它們?nèi)匀环浅＿m合各種機電器件。通過了解DIP開關和可用的變體，這些應用可以配置器件以執行特定功能并與其他匹配設備進行通信。
CUI Devices推出了各式各樣的DIP開關以滿足不同應用的需求，包括有鋼琴式、旋轉式和滑動式執行器類型，間距為1.27、2.54或5.08 mm、1至16個位置以及表面安裝或通孔安裝樣式。CUI Devices的DIP開關具有平坦或凸起的執行器平面、各種端子以及短、長或SMT引腳，是工業、商業或電信應用的靈活選擇，多種DIP開關型號還提供IP67防護等級。
