圖1中的原理圖顯示了兩級信號調理，它能調整差分雙極性±10 V輸入信號，并將其轉換為 ADC 所需的共模電平為 2.048 V的全差分±4.096 V信號。設計目標是實現上述調理，同時不降低ADC的噪聲和失真性能。ADC 驅動器需要的電源電壓通常超過 ADC 的輸入范圍，從而為輸入和輸出擺幅電壓提供一定的裕量。驅動器通常必須調整并轉換第一級輸出電壓，使之匹配ADC的輸入電壓范圍（例如，將真雙極性差分信號轉換為擺幅為從地到VREF的差分信號）。

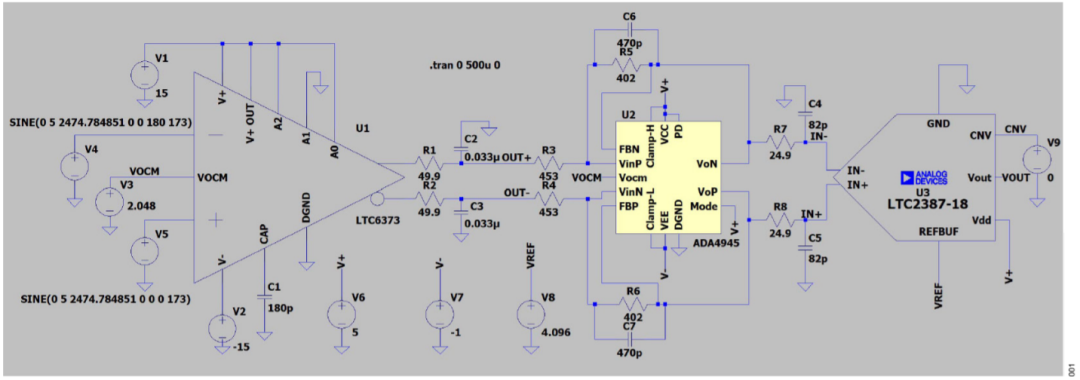

圖 1. 雙極性輸入、全差分輸出 ADC 驅動器的 LTspice 原理圖
圖1中的原理圖通過LTspice?創建，LTspice一款高性能SPICE III仿真軟件、原理圖采集工具和波形查看器，集成增強功能和模型，簡化了開關穩壓器、線性穩壓器和信號鏈電路的仿真。有關圖1所示器件的更多信息，請參閱 LTC6373 、 ADA4945-1 和 LTC2387-18數據手冊。
對于±10 V的真雙極性輸入信號范圍，主要設計規格如表1所示。對于差分±10 V峰值正弦波，該電路可輸出±4.096 V差分信號。

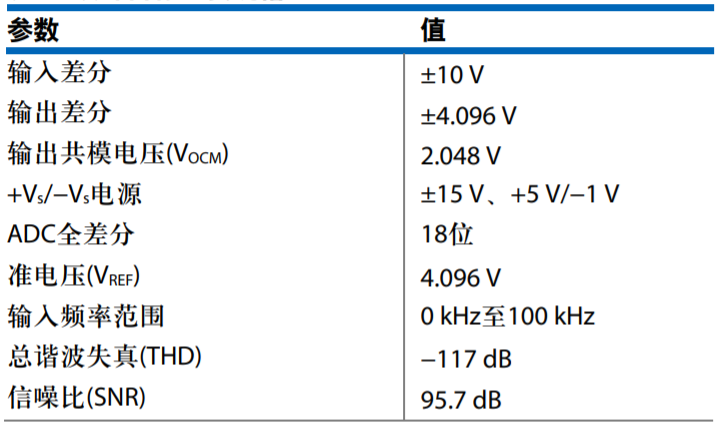

表 1. 設計目標主要規格
該電路是一個ADC驅動器電路，具有非常高的輸入阻抗，并且可以定制以驅動較寬的輸入電壓，包括單端和差分。該電路的輸出信號能夠驅動采集時間小于30 ns的ADC。同時，該電路還能保持優化的噪聲和失真性能。圖1中的電路由以下器件組成：LTC6373可編程增益儀表放大器，用作輸入級；ADA4945-1全差分放大器(FDA)，用作第二級ADC 驅動器；以及18位、15 MSPS ADC LTC2387-18。此外，在LTC6373輸出端和ADA4945-1輸入端之間有一個100 kHz濾波器，用于降低噪聲，并且在 ADA4945-1輸出端和LTC2387-18輸入端之間有一 個毛刺抑制/降噪濾波器。LTC6373配置為差分放大器，其增益為0.5，輸出共模電壓為2.048 V。ADA4945-1配置為衰減差分動器，其增益為0.8。ADA4945-1 具有 2.048 V 的輸出共模電壓，與 LTC2387-18輸入范圍兼容。LTC2387-18各輸入端的 輸入信號范圍為0 V至4.096 V，因此使用4.096 V內部基準電壓時，差分輸入信號范圍為±4.096 V。
設計技巧
如果需要更大或更小的信號范圍，可以改變 LTC6373的增益和RF/RG的比率。例如，如果需要 ±100 mV的信號范圍，可以增加RF，而RG保持原始值不變。可以使用下式來重新計算RF：
其中：
由于ADA4945-1的具備更高的增益帶寬積，因此建議提高該器件的增益，而不提高LTC6373的增益。
由R5、C6、R6和C7組成的濾波器會降低ADA4945-1 的帶寬。較低帶寬導致LTC2387-18輸入端的噪聲較低。C6和C7的值通過試驗方式確定，即逐漸增加其值，直到SNR停止改善為止。
由電阻R7、R8和電容C4、C5組成的濾波器有助于將ADA4945-1輸出與ADC輸入（如果未緩沖的話）產生的采樣毛刺隔離開來。它會限制提供給ADC輸入的信號帶寬，并有助于降低ADC輸入端的噪聲。
如果驅動器和ADC之間的濾波器沒有時間來完成建立，則會產生增益誤差。根據具體應用，很小的增益誤差可能是可以容忍的，但無法建立也可能導致失真，必須避免這種情況?？衫镁蹵DC驅動器工具來檢查濾波器建立并估算電路SNR和THD 性能。
設計步驟
初始條件和假設
LTC6373的電源設置為±15 V，ADA4945-1的電源設置為+5 V/?1 V。假設輸入范圍為20 V p-p (±10 V)， 輸出范圍為8.192 V p-p（進入ADC），則分布在模擬前端(AFE)上的總增益為：
留一些裕量以適應器件容差和共模的微小變化，總增益目標設置為0.4 V/V。LTC6373支持固定的增益值選擇：{0.25, 0.5, 1, 2, ..., 16}。兩級的增益均選擇小于1的值，以支持ADA4945-1使用較小的電源范圍，并降低每級的噪聲增益。將LTC6373的增益設置為0.5，這導致ADA4945-1的增益為0.8。
LTC6373和ADA4945-1的共模電壓均設置為2.048 V。

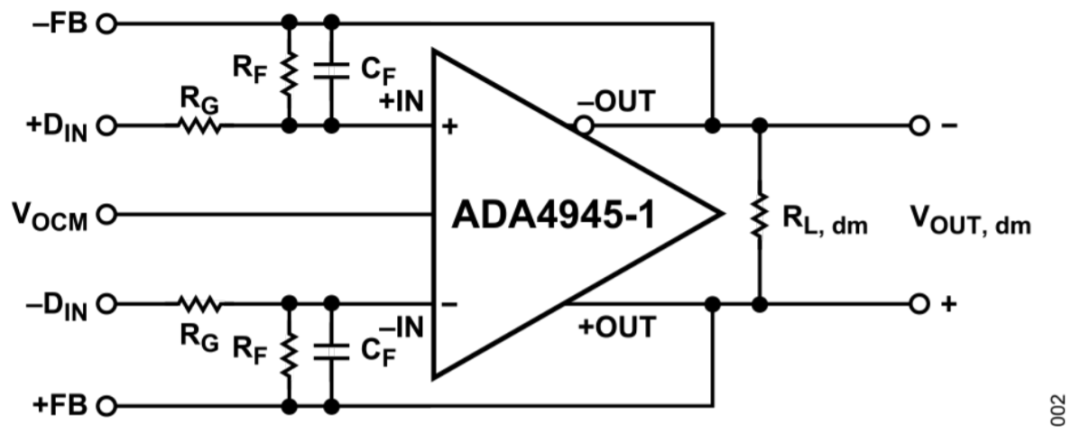

圖 2. ADA4945-1 的電路定義
1.對于 ADC (LTC2387-18)，將滿量程輸入設置為±4.096 V，VREF = 4.096 V，±VFS =±4.096 V。

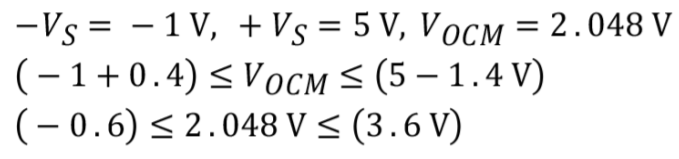

2.設置驅動放大器(ADA4945-1) VOCM。將VOCM偏置為4.096 V/2 = 2.048 V。根據數據手冊輸出共模要求檢查此電壓。
對于此應用，
其中， VOCM 在允許的范圍內。VOCM 由 LTC2387-18的VOCM引腳提供。
3.設置輸入放大器(LTC6373)的輸入和輸出限值。增益設置為 0.5，故輸出擺幅為
輸出擺幅為
對于反轉信號極性，只需簡單地反轉±DIN的值（0.452 V，?4.548 V）。
圖3顯示了增益為0.5的LTC6373的輸入和輸出擺幅限制。檢查VS = ±15 V曲線，可以看出，當輸入共模電壓為2.048 V且輸出差分電壓擺幅為±4.548 V時，LTC6373能夠輕松支持這種應用。但是，如果使用±5 V電源，LTC6373可能會在其差分輸出電壓范圍之外工作。數據手冊中提供了LTC6373所有增益下的共模范圍與差分輸出電壓的關系曲線。
LTC6373的VOCM也通過LTC2387-18的VOCM引腳設置為2.048 V，從而不必產生另一個偏置點。
圖 3. 輸入共模范圍與差分輸出電壓的關系
4.按照以下說明設置放大器增益：
對于此應用，
為獲得優化噪聲性能，ADA4945-1數據手冊建議在單位增益設置中RF和RG為499 Ω。在本例中，將RG調整為402 Ω以獲得所需的增益。RG 由49.9 Ω和453 Ω電阻提供。如果THD比SNR更重要，則RG可使用2 kΩ，RF可使用1.62 kΩ，這 樣THD有望提高3 dB，但SNR會降低4 dB。
5.設置驅動放大器(ADA4945-1)的輸出擺幅。由于驅動放大器的差分輸出擺幅約為VOCM，因此觀察+VFS時，運算放大器輸出就是?VFS的反向電壓。VREF (4.096 V)會用于該范圍，不過受電路增益限制，實際
最大范圍為4 V。對于此應用，ADA4945-1輸出必須能夠在0.0 V至4.096 V 范圍內擺動。
對于VOUTdm = +VFS，

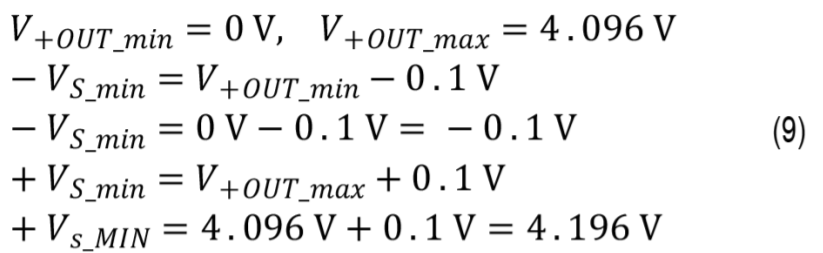

6.根據數據手冊中的電源軌要求檢查驅動放大器(ADA4945-1)的輸出電壓擺幅。
根據 ADA4945-1 數據手冊，在 1 kΩ 負載下，
對于此應用，
7.設置驅動放大器(ADA4945-1)的輸入擺幅。

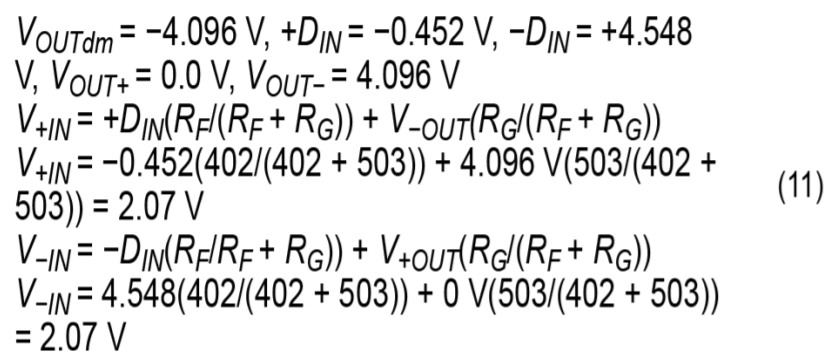

對于 VOUTdm = +VFS，輸入共模電壓計算如下：
對于 VOUTdm = ?VFS，輸入共模電壓計算如下：
對于此應用，ADA4945-1 輸入必須能夠在 2.02 V 至 2.07 V 范圍內擺動。

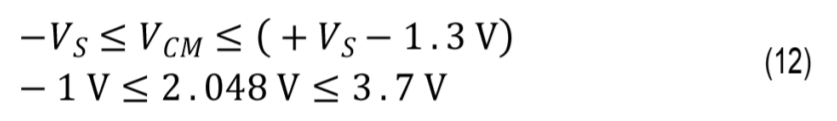

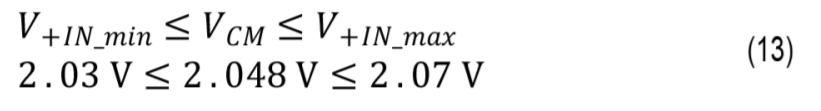

8.檢查驅動放大器(ADA4945-1)的輸入共模電壓。根據 ADA4945-1 數據手冊，
滿足數據手冊要求。對于此應用，
滿足應用要求。
設計仿真
精密ADC驅動器工具提供專門的仿真環境，在此環境中工程師可以快速確定驅動放大器和R-C濾波器選擇對ADC信號鏈總體性能的影響。
使用圖4所示的精密ADC驅動器工具估算建立時間、噪聲和THD性能。精密ADC驅動器工具目前不允許將 LTC6373 添加到原理圖中，因此僅對驅動 LTC2387-18的ADA4945-1性能進行仿真。驅動器工具建議最小電源電壓為+4.6 V和?0.5 V。驅動器工具還提供警示信息，即所選驅動器會顯著降低整體噪聲性能。RF和RG是驅動器噪聲的最大來源。驅動 器工具不允許如應用中所示在RF兩端添加電容。（因?yàn)楦咚俚腁DC驅動器有很多是電流反饋型放大器，在反饋電阻上增加電容會導致振蕩），但在本應用中在RF兩端增加的電容則會降低驅動器噪聲，因?yàn)锳DA4945是電壓反饋型放大器。表2總結了設計目標與仿真結果。

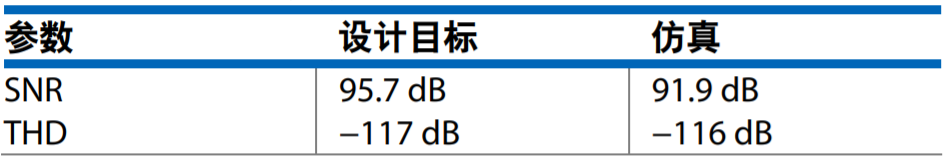

表 2. 設計目標與仿真

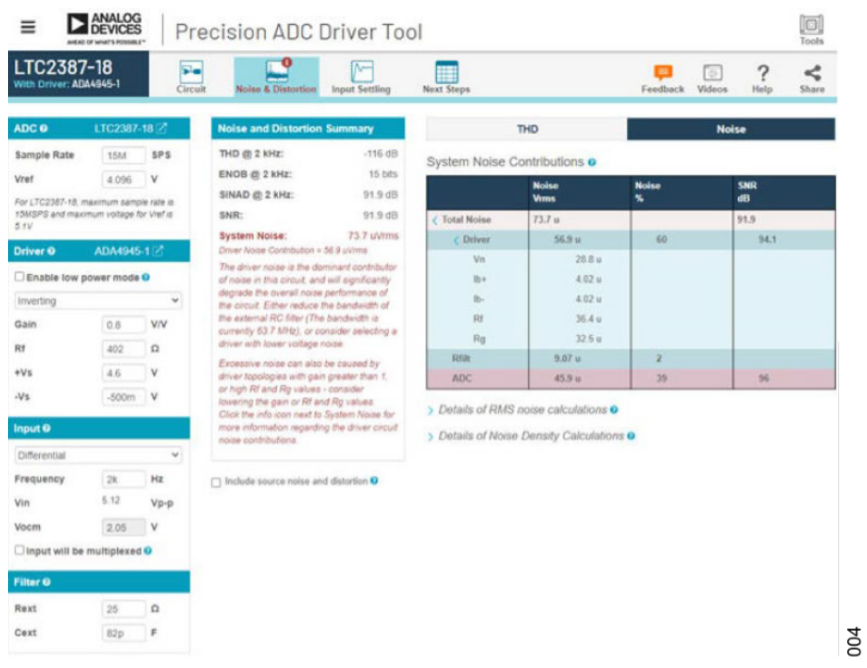

圖4. 精密 ADC 驅動器工具：噪聲和 THD 結果
測量結果
測得的ADC SNR性能比ADA4945-1數據手冊的典型值?95.7 dB低0.4 dB，THD性能比數據手冊的典型值?117 dB低3.8 dB，如圖5所示。

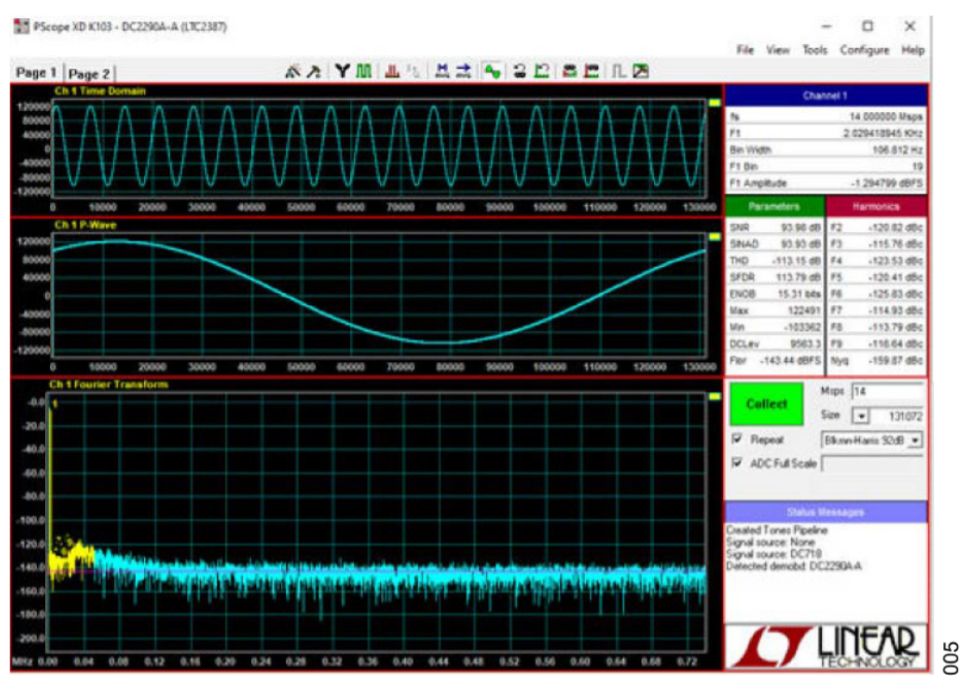

圖 5. 圖 1 電路的實測性能
表3總結了設計目標與仿真結果。將ADA4945-1 RG 增加至2 kΩ，并將RF增加至1.62 kΩ，THD性能有望提高3 dB。根據ADC驅動器工具，這將導致SNR性能下降4 dB。THD和SNR性能哪一個更重要，須由用戶決定。所有數據均以14 MSPS的數據速率采集。在15 MSPS時，由于ADC采集周期較短，THD顯著降低。

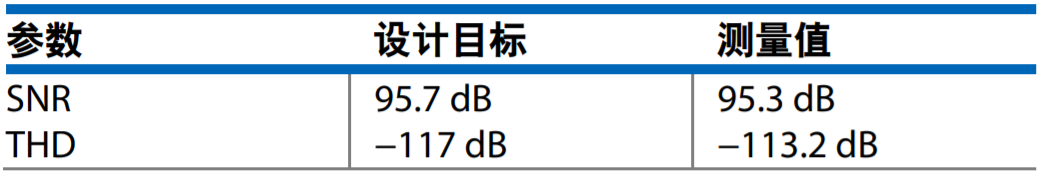

表 3. 設計目標與測量結果
如圖6所示，當輸入頻率高于15 kHz時，THD超過 ?100 dB。當輸入頻率高于90 kHz時，SNR低于90 dB。該數據是在25°C時測得的。在更低或更高的溫度下，性能可能會更早地開始下降。電路處理的變化也可能導致性能開始下降的電壓不同。
圖 6. SNR 和 THD 與輸入頻率的關系
表 4. 運算放大器—ADA4945-1

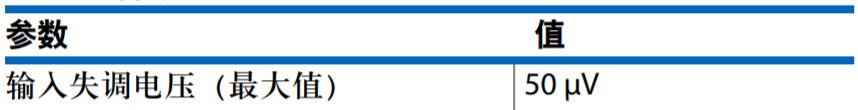

表 5. 運算放大器—LTC6373
表 6. ADC—LTC2387-18
