前面我們介紹了什么是寄生電感，以及寄生電感對輸入端的影響，本期，我們來聊一下寄生電感對Buck電路中開關管的影響。

寄生電感對開關管的影響

LP6451內部集成了兩個MOS管，構成同步Buck電路中所必須的上管和下管，同樣由于PCB上的走線，Die與芯片引腳之間Bonding線都會帶來寄生電感，我們?cè)诜治鯨P6451的MOS管應力時，就需要把這些寄生電感都考慮進來，而圖1就是LP6451功率部分的實際等效電路圖。

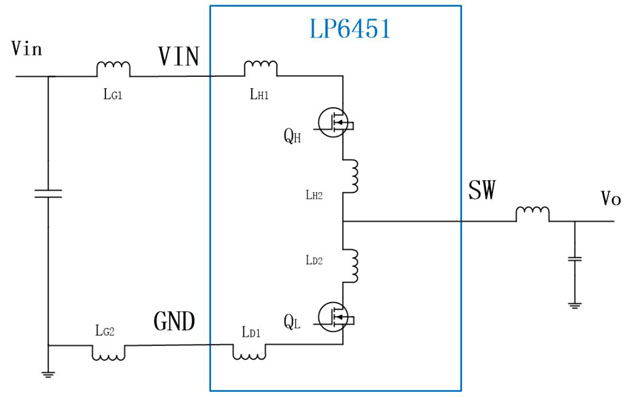

圖1：LP6451實際應用等效圖

其中，QH和QL分別為L(zhǎng)P6451內部集成的Buck電路的上管和下管，而LG1和LG2為輸入電容到芯片VIN和GND引腳之間的PCB走線所帶來的寄生電感，LH1和LD1為L(zhǎng)P6451的Bonding線帶來的寄生電感，LH2和LD2則分別為上下管到引腳SW的寄生電感。在上下管開關切換的過程中，這些寄生電感所產生的感應電壓都會對LP6451內部的MOS管帶來額外的電壓應力。

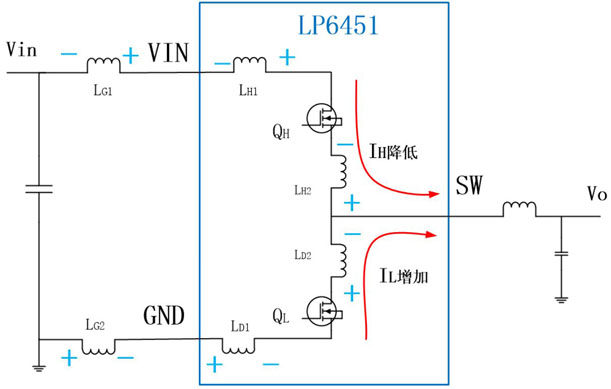

比如，當上管QH開始關斷，下管QL開始導通時，流經上管QH的電流IH逐漸減少，流經下管QL的電流IL逐漸增加，此時，在寄生電感LG2和LD1上會產生左高右低的感應電壓，寄生電感LD2上會產生下高上低的感應電壓，如圖7所示。此時，我們使用示波器探頭去測量LP6451的引腳SW的波形，探頭正端接LP6451的引腳SW，地線接輸入電容的地線，就會發現SW的最低電壓會比正常LD2體二極管導通時的電壓-0.7V還要更低。如果將輸入電容更加遠離LP6451，那么寄生電感LG2則會變得更大，產生的感應電壓也就越大，此時測試SW引腳的負壓值就會越大。如圖2所示，實測SW的電壓最低可以達到-4V左右。

圖2：下管開通時刻的感應電壓

同樣，當上管電流減小時，會使得寄生電感LG1和LH1產生左低右高的感應電壓，LH2產生上低下高的感應電壓，這些感應電壓連同輸入電壓Vin會共同加在上管QH的漏極和源極之間，使得上管QH實際承受的電壓要大于Buck電路的輸入電壓。如果這些寄生電感比較大的話，上管QH就會存在擊穿的風險。

（來源：微源半導體）
