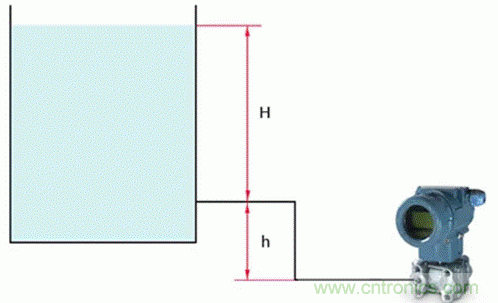

根據觀察，該容器為敞口容器，h為變送器安裝位置與測量液位的水平高度差，進而可以得到與壓力差ΔP相關函數關系式ΔP=ρgH+ρgh。



當差壓變送器輸出壓力大于4mA時，除保證差壓變送器正壓室內留有一部分靜壓外，并假定差壓變送器的安裝位置與測量液位保持在同一水平，即H為0；所以當H取最大值時，就又能得到ΔP=ρgH+ρgh的等式，此時變送器的輸出壓力已經超出了極限值20mA，由此說明，由ρgh產生的靜壓力屬于多余部分，，必須消除冗余部分，才能得到一種遷移類型，稱為正遷移。



2. 負遷移



如圖2所示為負遷移的原理圖，如果使用差壓變送器的取壓室，將密閉容器中的液體或氣體注入取壓室，測量管線會受到很大程度的損壞，甚至嚴重腐蝕，為了密閉容器內的液體或者氣體流竄。因此，將隔離罐分別安裝到了差壓變送器的正負壓室與取壓點之間，并且注入了密度為ρ1的隔離液。

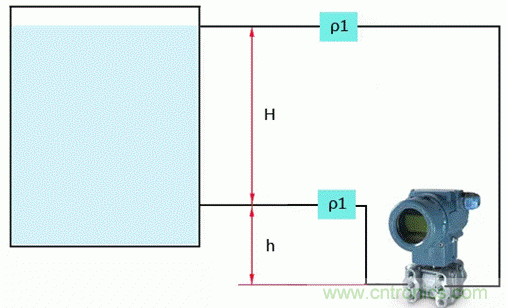

圖2   變送器負遷移原理圖



如果分別假設H為0和最大值時，那么就可以得到壓力差ΔP兩種不同的數值情況，這也恰恰說明了當H為0時，4mA為差壓變送器的極限值，而但H為最大值時，隔離液實際密度要遠遠超出預想值。



因此，當液位計處于最高位置時，由于負壓室壓力高于正壓室壓力，液位計的實際輸出壓力與理論計算不符，嚴重影響液位與變送器輸出壓力的平衡。經分析，為了保持實際液位與儀表的關系，最根本的措施是消除負壓室吸入管的靜壓，在此過程中需要采用差壓變送器的負遷移技術。



差壓變送器零點遷移故障探討



1.正遷移故障



在判斷正遷移狀態下差壓變送器的測量精度時，會遇到以下兩個問題：一是儀表輸出錯誤。如果安裝了正常操作順序，應先關閉差壓變送器三閥組的正、負壓測量，然后打開平衡閥，排空儀表塞，4mA的極限值應遠高于儀器的輸出值。如果儀表輸出值高于極限值，說明操作裝置被堵塞，最可能的故障部位是三閥組和正壓室引線；二是偏移或零位顯示異常。



當正壓室測壓點和放空開關依次關閉和打開時，儀表輸出正常時，儀表輸出應為4mA。如果偏移或零位很小，儀器的輸出值將明顯低于4mA。相反，如果儀器的輸出值大于4mA，此時零位或遷移也會增加。此外，隔離液外漏或者是未裝滿會導致正負壓室有隔離液滲入現象的發生。



2.負偏移故障



在判斷正遷移狀態下差壓變送器的測量精度時，一般有兩種操作：一是關閉差壓變送器三閥組正、負壓測量，然后打開平衡閥，放空儀表塞。此時，20mA應為儀表輸出值；之后將正壓室取壓點和放空開關依次進行關閉、打開操作后，4mA應該是儀表輸出值，兩次操作過后，儀表輸出值均與實際不符的話，那么問題可能出現在以下幾個方面：①遷移量發生改變；②零位沒找準；③正負壓室引線不流通；④隔離液滲漏。
