許多數據采集、工業控制和儀表應用都需要超高速模數轉換器 (ADC)，而逐次逼近寄存器 (SAR) 轉換器則能完全滿足這一要求。然而，我們必須確保 SAR 轉換器周圍的外部電路也能勝任這一任務，才能確保成功的轉換結果。對于 SAR 轉換器來說，需要特別注意的關鍵端子是其模擬信號輸入端——如果不加以重視，這些輸入引腳會產生穩定性問題和電容電荷"反沖"，從而導致轉換不準確并延長信號采集時間。



在 SAR 轉換器應用中，精確控制輸入信號的解決方案在于運算放大器（運放）的驅動。如搭配適當?shù)妮敵鲭娮韬碗娙葜担@些器件就是高分辨率、16 位和 20 位 SAR 轉換器系統的高精度穩健解決方案的基礎。



本文將簡要討論實現穩定準確的 SAR ADC 轉換的相關問題。然后，介紹一款合適的運放來驅動 SAR ADC，并說明如何實現必要的輸入驅動電路。我們將以 Analog Devices 的解決方案為例進行說明。



SAR ADC 輸入電路

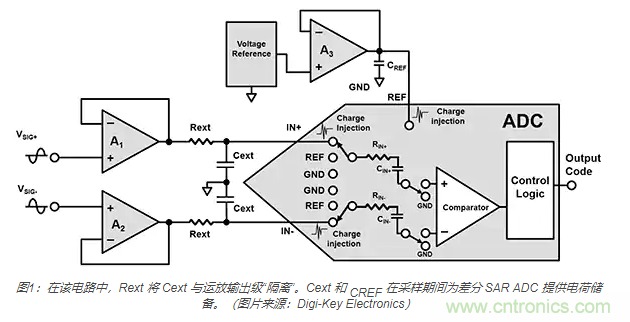

SAR ADC 驅動電路具有將 ADC 與其信號源隔離的運算放大器（A1 和 A2）（圖1）。在該電路中，Rext 通過"隔離"放大器的輸出級與 ADC 容性負載（CIN+ 和 CIN-）和 Cext 隔離來保持穩定。Cext 和 CREF 為 ADC 提供了一個近乎完美的輸入源，可以吸收來自 IN+、IN- 和 REF 輸入端子的開關電荷注入。輸入端子 (IN+, IN-) 在轉換器的采集期間跟蹤輸入信號 (VSIG+, VSIG-) 的電壓，為 ADC 輸入采樣電容 CIN+ 和 CIN- 充電。

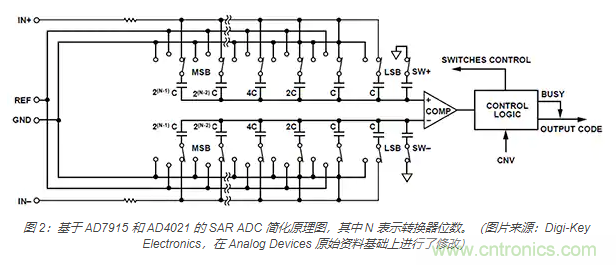

以 Analog Device 的 AD7915 （16 位）和 AD4021（20 位）SAR ADC 為例觀察 ADC 內部，可以看到該器件使用了電荷再分配數模轉換器 (DAC)。容性 DAC 有兩個相同的二元加權電容陣列。這兩個電容陣列連接非反相和反相比較器輸入端（圖 2）。





在采集階段，輸入端（IN+ 和 IN-）切換到電容陣列。此外，SW+ 和 SW- 閉合，將最小有效位 (LSB) 電容與地 (GND) 相連。在這種狀態下，電容陣列成為采樣電容，采集 IN+ 和 IN- 模擬信號。采集階段結束后，控制邏輯（右側）的 CNV 輸入變?yōu)楦唠娖?，啟動轉換階段。



轉換階段開始時，先斷開 SW+ 和 SW-，將兩個電容陣列切換到 GND。在這種配置下，捕獲的 IN+ 和 IN- 差分電壓會導致比較器變得不平衡。電荷再分配 DAC 在 GND 和 REF 之間有條不紊地將電容器陣列的每個元件從最重要的位 (MSB) 切換到 LSB。比較器輸入按二元加權電壓步長來變化 (VREF/2N-1, VREF/2N-2...VREF/4, VREF/2)?？刂七壿媽㈤_關從 MSB 切換為 LSB，使得比較器回到平衡狀態。這個過程結束后，ADC 返回采集階段，控制邏輯產生 ADC 輸出代碼。



輸入電荷注入、電路穩定性和驅動 AD7915 ADC



轉換過程的關鍵是獲取準確的輸入信號電壓。當驅動放大器準確地向輸入電容器 CIN+ 和 CIN- 進行充電時，ADC 數據轉換過程就會順利進行，同時保持穩定，直至 ADC 采集時間結束。對設計者來說，問題在于 ADC 的輸入端引入了一個電容 (CIN+, CIN-) 以及需要驅動放大器進行管理的開關噪聲或"反沖"電荷注入。

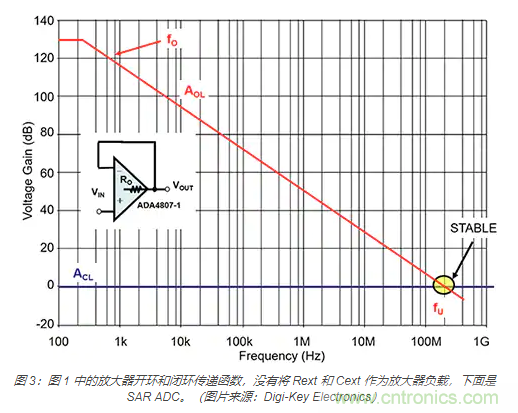

放大電路 Bode plot 可以快速估算電路穩定性。Bode plot 工具可以近似地描述放大器的開環和系統閉環增益?zhèn)鬟f函數的大?。▓D 3）。





y 軸量化了放大器電路的開環增益 (AOL) 和閉環增益 (ACL)，其中放大器的 AOL 曲線從 130 分貝 (dB) 開始，閉環增益 ACL 等于 0dB。沿 X 軸的單位以對數形式量化了從 100 赫茲 (Hz) 到 1 千兆赫茲 (GHz) 的開環和閉環增益頻率。



在圖 3 中，放大器在大約 220Hz (fO) 時的直流開環增益以 -20dB/十倍頻程的速度從 130dB 下降。隨著頻率的增加，這種衰減在持續并在大約 180 兆赫茲 (MHz) 時跨過 0dB。由于這條曲線表示單極系統，所以分頻器頻率 fU 等于單位增益穩定放大器的增益帶寬乘積 (GBWP)。該圖代表一個穩定的系統，因為 AOL 和 ACL 的截止率是 20dB/十倍頻程。



加入 Rext 和 Cext 以及 SAR ADC 后，通過創建系統零點和極點來修改放大器電路（圖 4）。該系統包括一個 16 位、每秒 1 兆次 (MSPS) 的 AD7915 差分 PulSAR ADC 和一個 180 MHz、軌至軌輸入/輸出 ADA4807-1 放大器，該器件由 Analog Devices 提供。由于存在 30 皮法 (pF)（典型值）的 ADC 輸入電容負載，放大器和 ADC 的組合需要 Rext。該電路還需要 Cext 作為充電筒，在 ADC 輸入端提供足夠的電荷，以準確匹配輸入電壓。





如圖 4 所示，由于電路在初始采集時 ADC 的電容負載和 ADC 的開關電荷注入，有可能發生振蕩。Rext/Cext 放大器輸出元件所產生的額外極點和零點保證了系統穩定，所以開環和閉環增益曲線交點大于 20dB/十倍頻程，使相位裕度小于 45°。這種配置與 fP2 和 fZ2 一起構成一個不穩定電路。



為避免不穩定，在評估電路中帶有 Rext 和 Cext 的放大器開環增益曲線時，設計人員需要考慮放大器的開環輸出電阻 RO 的影響。阻值為 50 歐姆 (W) 的RO 與 Rext、Cext 的組合通過引入一個極點（fP，公式 1）和一個零點（fZ，公式 2）來修正開環響應曲線。RO、Rext 和 Cext 的值決定了 fP 的轉折頻率。Rext 和 Cext 的值決定了零轉折頻率 fZ。





fP 和 fZ 的計算結果是：

fP1 = 842 kHz

fZ1 = 2.95 MHz

其中：RO = 50 W

Rext = 20 W

Cext = 2.7 納法拉 (nF)

fP2 = 22.7 MHz

fZ2 = 79.5 MHz

其中：RO = 50 W

Rext = 20 W

Cext = 0.1 nF



上述 fP1 和 fZ1 的值使 AD7915 和 ADA4807-1 成為一個穩定的系統。



驅動 Easy Drive AD4021 SAR ADC



AD7915 的替代產品是 AD4021 20 位 1 MSPS Easy Drive SAR 轉換器。AD4021 器件系列將輸入反沖和輸入電流顯著降低至 0.5 微安 (μA)/MSPS。Easy Drive 器件的特點是能降低功耗和信號鏈復雜性。



AD4021 的模擬輸入端采用了能夠降低典型開關式電容 SAR 輸入非線性電荷反沖的電路。因為減少了反沖并延長了采集階段，因此可以使用較低帶寬、較低功率的驅動放大器（圖 5）。





減少反沖并延長采集時間，也使得輸入電阻電容 (RC) 濾波器中的 Rext 電阻值增大，Cext 電容相應減小。這種較小的 Cext 放大器負載組合提高了穩定性，降低了功耗。

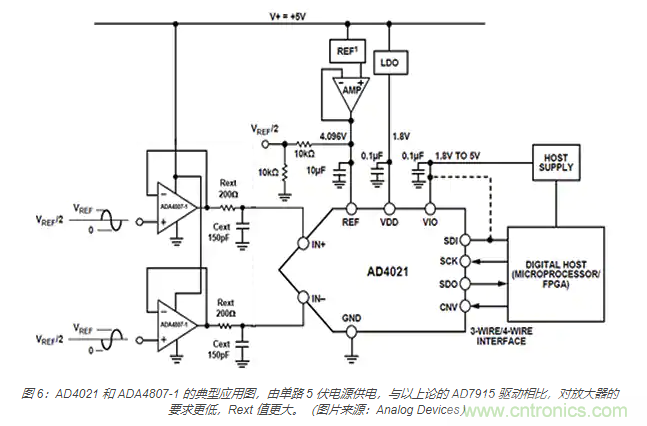

使用單路 5 伏電源的 AD4021 的推薦連接圖似乎具有類似電路圖。但對放大器的要求降低了，Rext/Cext（R 和 C）的值更?。▓D 6）。





圖 6 中，基于 SAR 的 AD4021 也采用了電荷再分配采樣 DAC。ADC 有一個板載轉換時鐘和串行時鐘。因此，轉換過程不需要同步時鐘 (SCK) 輸入。這種時鐘配置可以延長采集時間，通過為輸入信號提供更長的時間使其建立至最終值，從而提高精度。



AD7915 和 AD4021 的驅動放大器主要考慮的是噪聲，因為放大器/Rext/Cext 組合必須從滿量程階躍到 16 位水平 (0.0015%, 15ppm) 的 AD7915，以及 20 位水平 (0.00001%, 1ppm) 的 AD4021。



為了保持 AD7915 和 AD4021 的信噪比( SNR) 性能，驅動放大器的噪聲必須小于 ADC 噪聲的三分之一。AD4021 的噪聲為 60 微伏有效值 (mVrms)，這就要求放大器/Rext/Cext 組合的噪聲小于 20mVrms。AD4021 的噪聲為 31.5 mVrms，這就要求放大器/Rext/Cext 組合的噪聲小于10.5 mVrms。



Analog Devices 的精密 ADC 驅動器工具可幫助設計人員快速計算出正確的 Rext 和 Cext 值。通過選定的驅動器和 ADC，該工具可以模擬電路的建立時間、噪聲和失真行為。



結語



SAR ADC 將繼續在超高速數據采集、工業控制和儀器儀表應用中占據主導地位。然而，我們需要考慮這類器件的外部輸入電路——驅動放大器和輸入濾波器，以適應潛在的開關電荷注入和放大器穩定性問題。



大多數 SAR 轉換器（如 AD7916 和 AD4021）精確控制輸入信號的解決方案都依賴運放驅動器，如本示例中的 ADA4807-1。如圖所示，這類器件在適當?shù)妮敵鲭娮韬碗娙葜档闹С窒滦纬梢粋€堅實的基礎，然后在此基礎上建立一個高精度、穩健、高分辨率、16 位或 20 位 SAR 轉換器系統。
