線電壓與相電壓的關系是什么？



火線和零線間的電壓為 220 伏，稱為“線電壓”；而兩根火線間的電壓為 380 伏，稱為“相電壓”。



線電壓就是兩根相線之間的電壓，相電壓就是相與中性點之間的電壓，這是對星形接法而言的，但對于角形接法，沒有中性點，相電壓是等于線電壓的。因?yàn)槊肯嗬@組上所能承受的電壓是相電壓，角形接法中其中有一相繞組始終是接在兩根相線之間的，即有一個繞組直接接在線電壓上，所是以最低的為準，在角形接法中線電壓要等于相電壓，才能滿足繞組的電壓等級。



可以這樣理解：



1、三相電——發電機中三個固定線圈，它們?cè)诖艌?chǎng)中運動相應產生三個感應電壓，而且每個電壓的相角相差 120 度，這就是日常所謂的 ABC 三相；



2、發電機的三相電輸出接法若采用“三相四線制星形接法”， 就會有一根零線和三條相線；



3、零線——變壓器低壓側一般采用 Y 型接法，中性點用導線與大地相連，同時在中性點拉出一條導線，該導線便是零線。零線的好處是把中性點的電位保持為零電位，使相線（A、B、C 相拉出的導線）與零線之間的電壓保持相對穩定，有利于用戶電器使用。



4、線電壓、電流——相線與相線之間的電壓稱為線電壓（例如 AB 相線之間的電壓，一般為 380V），相線與相線之間形成回路所產生的電流稱線電流。



相電壓，相電流——相線與零線之間的電壓稱相電壓（一般為 220V），相線與零線之間形成回路所產生的電流為相電流。



5、母線——在輸電線路中的主干線稱為母線



6、相電壓是各個相與地的電壓。線電壓是相與相的電壓，就三相四線制的 380 伏、相電壓是 220 伏 線電壓是 380 伏。兩個是 1.732 的關系



線電壓和相電壓的區別 



線電壓就是火線與火線之間的電壓（380V），相電壓就是火線與中性線之間的電壓（220）。對于相電壓和線電壓它們可能相等也可能不相等，如果是星形電源連接中，線電壓肯定不等于相電壓，它們之間相差√3 倍的數值，即相電壓 220V、線電壓 380V。如果是角形電源連接中，線電壓肯定等于相電壓，即線電壓等于相電壓等于 380V。但是在我們生活中用的電既有 380V、又有 220V，那是在降壓變壓器這里采用了星形電源連接方式，三火一零即三相四線制

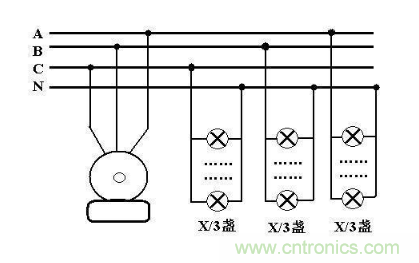

在三相四線制的配電系統中，可以配出相電壓和線電壓。三相電源每根相線與中性線間的電壓稱為相電壓，三相電源中任意兩相間的電壓稱為線電壓。U、V、W 三相的線電壓一般用 Uuv、Uvw、Uwu 來表示，相電壓一般用 UuN、UwN、Uw N 來表示



在三相四線交流系統中，任意兩根相線之間的電壓叫做線電壓，任一相線與中性線（零線，）之間的電壓叫相電壓。在我國日常電路中，相電壓是 220 伏，線電壓是 380 伏，線電壓是相電壓的 1.732 倍，如公式所示：1.732*220=380v。
