硬件工程師都應該掌握的防反接電路,你都Get到了嗎?

發布時間:2019-11-11 責任編輯:lina

【導讀】防反接電路:在電子設計中扮演著非常重要的角色,好的防反接電路,在其中加幾個元器件,卻起著十分重要的作用,可以很好的保護后級電路。如果沒有設計好,可能會爆炸等后果。

防反接電路:在電子設計中扮演著非常重要的角色,好的防反接電路,在其中加幾個元器件,卻起著十分重要的作用,可以很好的保護后級電路。如果沒有設計好,可能會爆炸等后果。

下面為大家介紹幾種常用簡單的電路:

1、通常情況下直流電源輸入防反接保護電路是利用二極管的單向?qū)щ娦詠韺崿F(xiàn)防反接保護。如下圖1示:

這種接法簡單可靠,但當輸入大電流的情況下功耗影響是非常大的。以輸入電流額定值達到2A,如選用Onsemi的快速恢復二極管 MUR3020PT,額定管壓降為0.7V,那么功耗至少也要達到:Pd=2A×0.7V=1.4W,這樣效率低,發熱量大,要加散熱器。

硬件工程師都應該掌握的防反接電路,你都Get到了嗎?

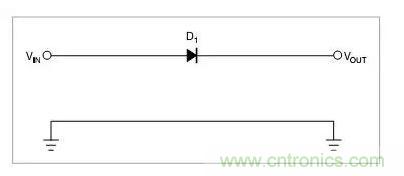

圖1、一只串聯二極管保護系統不受反向極性影響,二極管有0.7V的壓降

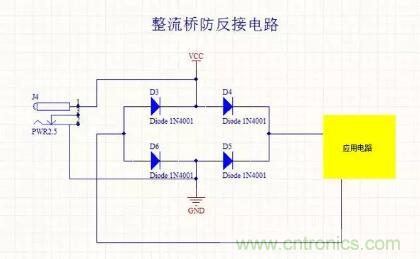

2、整流橋防反接電路

硬件工程師都應該掌握的防反接電路,你都Get到了嗎?

上圖是橋式整流電路,無論什么級性都能工作,但是導通之后會有兩個二極管的壓降,發熱了也是第一種方式的兩倍,有優點但缺點也很明顯,除非是一些特殊的場合需要用到,否則不推薦使用。

3、采用保險絲及一個二極管構成的防反接保護電路
防止直流電源正負極接反損壞負載簡單的方法就是串聯一個二極管作為保護,但二極管的正向壓降較大,在低壓下不太臺適。采用MOS場效應管作為防反接保護,雖然壓降較小,但電路略顯得復雜了一些。但可采用保險絲及一個二極管構成的防反接保護電路。

硬件工程師都應該掌握的防反接電路,你都Get到了嗎?

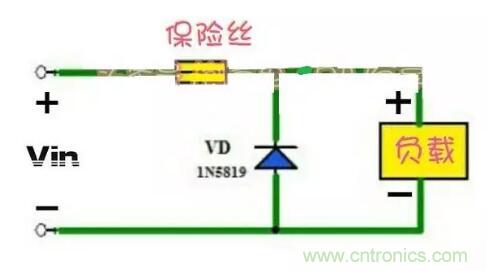

保險絲構成的防反接保護電路。

上圖所示的防反接電路,由-個保險絲及二極管構成。當直流電源的極性未接錯時,直流電壓通過保險絲加至負載兩端,由于保險絲的直流電阻很小,故保險絲對直流電壓的損耗也很小,可以忽略不計。當直流電源正負極接反時,二極管VD導通,此時負載兩端的電壓被鉗位在VD的正向壓降附近,流過保險絲的電流很大,保險絲熔斷,從而保護了負載。若保險絲為自恢復保險絲, 此時保險絲的電阻變得很大,使流過負載的電流極小,這樣亦可以保護負載。
