基礎知識點:電感磁飽和介紹
發布時間:2019-02-14 責任編輯:xueqi

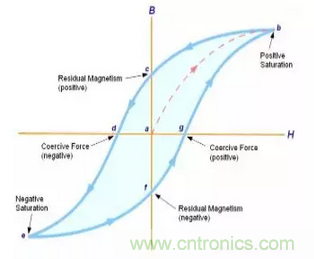

【導讀】磁飽和是磁性材料的一種物理特性,指的是導磁材料由于物理結構的限制,所通過的磁通量無法無限增大,從而保持在一定數量的狀態。一般的電感都有一條磁化曲線(B-H Curve), 這是一條反應磁場強度H和磁感應強度B的一條對應曲線。
當磁場強度 H 增加時,磁感應強度 B 逐漸趨于一個最大值,即為該物質的飽和度。事實上,飽和之后,磁感應強度 B 也在逐漸增加,但比達到飽和度前的增長速率小了3個數量級。
磁場強度 H 和磁感應強度B的關系可以用磁導率,或相對磁導率表達,當中的是真空磁導率。磁性金屬的磁導率不是一個恒定不變的量,而是取決于磁場強度 H 。在可飽和的金屬中,相對磁導率隨磁場強度 H 的增加達到一個最大值,然后隨著它的飽和發生轉變?cè)贉p小。也就是說, 當磁場強度H達到一定程度的時候,因?yàn)楦袘?yīng)強度B飽和原因,磁導率會越來越小,易導致電感值越來越小(電感值與磁導率成正比).

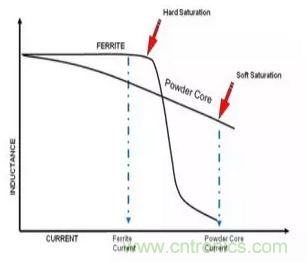

所以一般電感的電感值在0A電流的時候電感值最大,但是隨著電流增大電感值會慢慢下降,不同的磁芯材料,電感值的下降速度不一樣。當電感值下降很快的時候,我們稱這個電感為Soft Saturation, 當電感值開始下降很慢的時候,我們成為Stiff/Hard Saturation。不少電感值在飽和后,只有原電感值的1/3,甚至1/10。這點變化也是電路設計中需要重點考慮的。
