【導讀】電感器是電路中必不可少的三大基礎元器件之一，被廣泛應用在通訊領域、汽車領域、消費以及工業等各個電子領域。電容主要有兩大功能，儲能和濾波。下面將介紹電容電感在汽車電子的應用。
電感在汽車電子的應用
隨著全球智能化的普及、手機行業競爭的加劇、新能源汽車的崛起，電感類器件的需求將會有一個大幅度的增加。下面我們將對電感從參數到應用作一個介紹，希望對大家有幫助。
電感的重要參數
電感量：產生自感應能力的一個物理量
電流：溫升電流飽和電流
Q值：品質因數

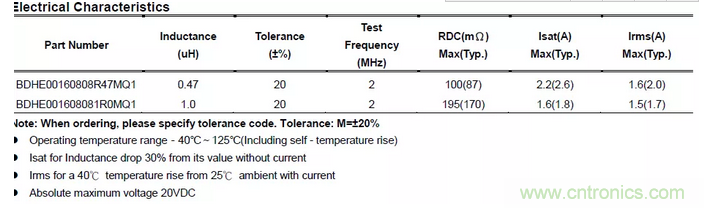

如下圖所示為某一功率電感的規格書，了解參數后更方便了解規格書；
電感基本使用原理
電感是濾波電路和功率放大電路中最核心的器件:
通常按照功能，我們將電感分為三大類：功率電感；射頻電感；EMI電感。主要包含共模電感和磁珠兩類。
功率電感：電源線中，起儲能、濾波、抗流的作用，在信號線中，起諧振、濾波、阻抗匹配、抗流的作用。與電源管理IC 串聯，稱之為BUCK，與電源管理IC 并聯，稱之為BOOST。
射頻電感：是高頻電子設備的基本組成元器件之一，可以作為阻抗匹配應用，以便實現阻抗平衡，也可以作為RF扼流圈使用，達到濾波的作用。
磁珠：在濾除高頻噪聲效果顯著，并且廉價、易用。多用于信號回路，主要應用于電磁兼容，吸收高頻信號。
電感在汽車行業的應用
由上電感的功能可基本斷定，電感在汽車上的應用是非常多的。
我們可從幾個應用來看：
通訊及語音娛樂：導航、影音等（里面種類較多，基本各種工藝都有涉及）
引擎控制：BMS、ADAS、無線充電、CAN總線濾波等
舒適便攜裝置：車身電子等
安全：LED、TPMS 等（LED一體成型電感及傳統大感值電感；TPMS ：高頻繞線電感）
TIPS: 一體成型電感由于結構的特性，感值做不了太大，大感值的需求，還是需要傳統電感來補充
潤欣科技在電感的支持
潤欣科技目前代理三大電感品牌，致力于客戶一站式解決電感煩惱，給予不同的客戶不同的選擇，并且有專業的團隊提供支持，具體如下：
PULSE：質量可靠
SUMIDA：繞線產品經過時間考驗，值得信賴；
CHILISIN：產品線較全，其中一體成型分額占全球第一；
電容在汽車電子的應用
陶瓷電容定義
多層陶瓷貼片電容器是由印好電極（內電極）的陶瓷介質膜片以錯位的方式疊合起來，經過一次性高溫?zé)Y(jié)形成陶瓷芯片，再在芯片的兩端封上金屬層（外電極），從而形成一個類似獨石的結構體，故也叫獨石電容器。英文名：MLCC(Multi-Layer Ceramic Capacitor)。
陶瓷電容結構
電容器結構如下圖所示：
容值計算公式：
由公式可以看出，容值的大小和介電常數，有效面積，電介質厚度，堆積層數有關。介電常數越高有效面積越大極板厚度越小堆積層數越多，容值越大。

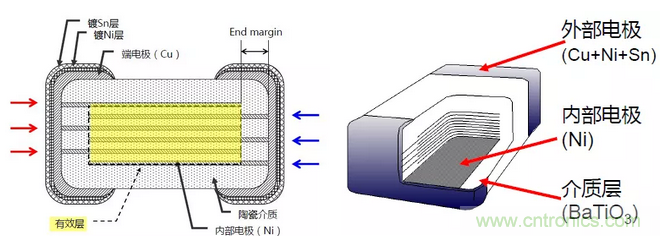

陶瓷電容器結構如下圖所示：
陶瓷電容主要由兩部分組成，陶瓷電容本體和外部電極組成。本體部分由內部電極和介質層組成，外部電極由銅鎳錫三層組成，柔性電容會在銅鎳之間多加一層Soft Term層，增加可靠性。

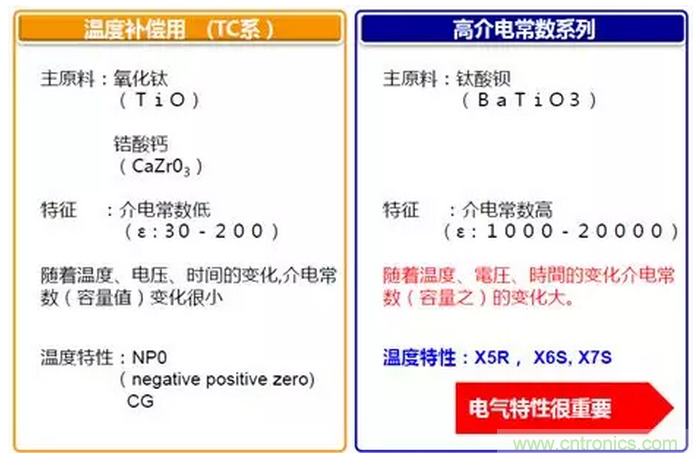

陶瓷電容的分類
目前主流的陶瓷電容分類主要是按材質來分，不同的材質，會有不同的容值，有不同的溫度系數。目前主要有以下材質：X5R,X7R,C0G,NP0,X6S,X7T等，這些又可以分兩大類，溫度補償型和高介電常數，主要是溫度系數不同，溫度補償型主要是容值隨溫度變化小，但是容值做不高。高介電常數型，溫度系數不好，但是容值可以做的比較高。
電容的功能
如下圖所示，電容主要有兩大功能，儲能和濾波。
