三極管判定的四大口訣技巧詳解

發布時間:2018-10-10 責任編輯:xueqi

【導讀】如何迅速地掌握極管的管型及管腳的判別是電子技術初學者的一項基本功。為此,筆者總結出四句口訣:“三顛倒,找基極;PN結,定管型;順箭頭,偏轉大;測不準,動嘴巴。”

1、三顛倒,找基極

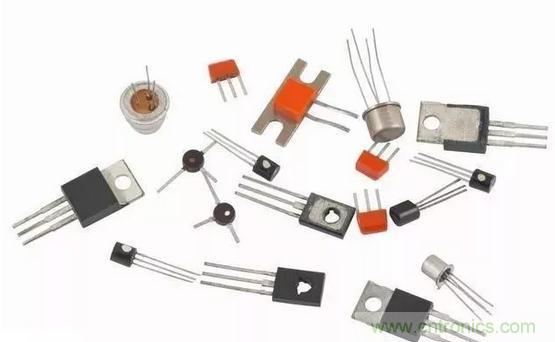

大家知道,三極管是含有兩個PN結的半導體器件。根據兩個PN結連接方式不同,可以分為NPN型和PNP型兩種不同導電類型的三極管,圖1是它們的電路符號和等效電路。


測試三極管要使用萬用電表的歐姆擋,并選擇R×100或R×1k擋位。圖2繪出了萬用電表歐姆擋的等效電路。由圖可見,紅表筆所連接的是表內電池的負極,黑表筆則連接著表內電池的正極。

假定我們并不知道被測三極管是NPN型還是PNP型,也分不清各管腳是什么電極。測試的第一步是判斷哪個管腳是基極。這時,我們任取兩個電極(如這兩個電極為1、2),用萬用電表兩支表筆顛倒測量它的正、反向電阻,觀察表針的偏轉角度;接著,再取1、3兩個電極和2、3兩個電極,分別顛倒測量它們的正、反向電阻,觀察表針的偏轉角度。在這三次顛倒測量中,必然有兩次測量結果相近:即顛倒測量中表針一次偏轉大,一次偏轉小;剩下一次必然是顛倒測量前后指針偏轉角度都很小,這一次未測的那只管腳就是我們要尋找的基極。

2、PN結,定管型

找出三極管的基極后,我們就可以根據基極與另外兩個電極之間PN結的方向來確定管子的導電類型(圖1)。將萬用表的黑表筆接觸基極,紅表筆接觸另外兩個電極中的任一電極,若表頭指針偏轉角度很大,則說明被測三極管為NPN型管;若表頭指針偏轉角度很小,則被測管即為PNP型。


3、順箭頭,偏轉大

找出了基極b,另外兩個電極哪個是集電極c,哪個是發射極e呢?這時我們可以用測穿透電流ICEO的方法確定集電極c和發射極e。


(1) 對于NPN型三極管,穿透電流的測量電路如圖3所示。根據這個原理,用萬用電表的黑、紅表筆顛倒測量兩極間的正、反向電阻Rce和Rec,雖然兩次測量中萬用表指針偏轉角度都很小,但仔細觀察,總會有一次偏轉角度稍大,此時電流的流向一定是:黑表筆→c極→b極→e極→紅表筆,電流流向正好與三極管符號中的箭頭方向一致(“順箭頭”),所以此時黑表筆所接的一定是集電極c,紅表筆所接的一定是發射極e。


(2) 對于PNP型的三極管,道理也類似于NPN型,其電流流向一定是:黑表筆→e極→b極→c極→紅表筆,其電流流向也與三極管符號中的箭頭方向一致,所以此時黑表筆所接的一定是發射極e,紅表筆所接的一定是集電極c。

4、測不出,動嘴巴

若在“順箭頭,偏轉大”的測量過程中,若由于顛倒前后的兩次測量指針偏轉均太小難以區分時,就要“動嘴巴”了。具體方法是:在“順箭頭,偏轉大”的兩次測量中,用兩只手分別捏住兩表筆與管腳的結合部,用嘴巴含住(或用舌頭抵住)基電極b,仍用“順箭頭,偏轉大”的判別方法即可區分開集電極c與發射極e。其中人體起到直流偏置電阻的作用,目的是使效果更加明顯。
