開關模式 DC-DC 轉換器是最高效的電源，有些器件效率可超過95%，但其代價是電源噪聲，通常在較寬帶寬范圍內都存在噪聲問題。通常用低壓差線性調節器(LDO)清除供電軌中的噪聲，但也需要，在功耗和增加的系統熱負荷之間做出權衡。為了緩解這些問題，使用 LDO 時，可使輸入和輸出電壓之間存在較小的壓差（裕量電壓）本文旨在討論低裕量電壓對電源抑制和總輸出噪聲的影響。





LDO 電源抑制比(PSRR)與裕量電壓相關——裕量電壓指輸入與輸出電壓之差。對于固定裕量電壓，PSRR 隨著負載電流的提高而降低，大負載電流和小裕量電壓條件下尤其如此。圖 1 所示為 ADM7160 超低噪聲、2.5 V 線性調節器在 200 mA 負載電流和 200 mV、300 mV、500 mV 和 1 V 裕量電壓條件下的 PSRR。



隨著裕量電壓的減小，PSRR 也會減小，壓差可能變得非常大。例如，在 100 kHz 下，裕量電壓從 1 V 變?yōu)?500 mV，結果將使PSRR 減少 5 dB。然而，裕量電壓的較小變化，從 500 mV 變?yōu)?00 mV，結果會導致 PSRR 下降 18 dB 以上。





圖1. ADM7160 PSRR 與裕量


圖 2 顯示了 LDO 的框圖。隨著負載電流的增加，PMOS 調整元件的增益會減小，它脫離飽和狀態，進入三極工作區。結果使總環路增益減小，導致 PSRR 下降。裕量電壓越小，增益降幅越大。隨著裕量電壓繼續減小到一個點，此時，控制環路的增益降至 1，PSRR 降至 0 dB。



導致環路增益減小的另一個因素是通路中元件的電阻，包括FET的導通電阻、片內互連電阻和焊線電阻?？梢愿鶕?jù)壓差推算出該電阻。例如，采用 WLCSP 封裝的 ADM7160 在 200 mA 下的最大壓差為 200 mV。利用歐姆定律，調整元件的電阻約為 1 Ω，可以把調整元件近似地當作固定電阻與可變電阻之和。



流過該電阻的負載電流導致的壓差減去 FET 的漏極源極工作電壓。例如，在 1 Ω FET 條件下，200 mA 的負載電流會使漏極源極電壓下降 200 mV。在估算裕量為 500 mV 或 1 V 的 LDO 的PSRR 時，必須考慮調整元件上的壓差，因?yàn)檎{(diào)整 FET 的工作電壓實際上只有 300 mV 或 800 mV。



圖 2. 低壓差調節器的框圖




客戶通常要求應用工程師幫助他們選擇合適的 LDO，以便在負載電流 Z 條件下從輸入電壓 Y 產生低噪聲電壓 X，但在設置這些參數時，往往忽略了輸入和輸出電壓容差這個因素。隨著裕量電壓值變得越來越小，輸入和輸出電壓的容差可能對工作條件造成巨大的影響。輸入和輸出電壓的最差條件容差始終會導致裕量電壓下降。例如，最差條件下的輸出電壓可能高 1.5%，輸入電壓可能低 3%。當通過一個 3.8 V 源驅動 3.3 V 的調節器時，最差條件裕量電壓為 336.5 mV，遠低于預期值 500 mV。在最差條件負載電流為 200 mA 的情況下，調整 FET 的漏極源極電壓只有 136.5 mV。在這種情況下，ADM7160 的 PSRR 可能遠遠低于標稱值 55 dB（10 mA 時）。





客戶經常會就 LDO 在壓差模式下的 PSRR 請教應用工程師。開始時，這似乎是個合理的問題，但只要看看簡化的框圖，就知道這個問題毫無意義。當 LDO 工作于壓差模式時，調整 FET 的可變電阻部分為零，輸出電壓等于輸入電壓與通過調整 FET 的RDSON 的負載電流導致的壓降之差。LDO 不進行調節，而且沒有增益來抑制輸入端的噪聲；只是充當一個電阻。FET 的 RDSON與輸出電容一起形成一個 RC 濾波器，提供少量殘余 PSRR，但一個簡單的電阻或鐵氧體磁珠即可完成同一任務，而且更加經濟高效。

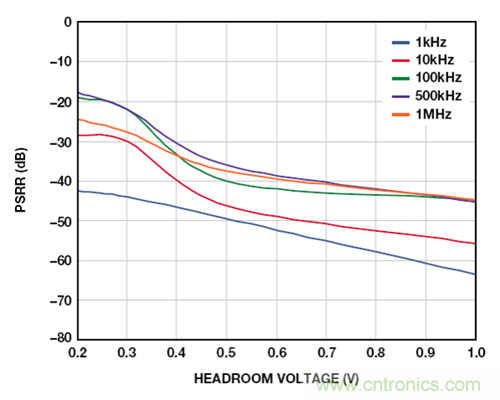

在低裕量工作模式下，需要考慮裕量電壓對 PSRR 的影響，否則，會導致輸出電壓噪聲水平高于預期。如圖 3 所示的 PSRR與裕量電壓關系曲線通?？稍跀?shù)據手冊中找到，而且可以用來確定給定條件下可以實現的噪聲抑制量。



圖 3. PSRR 與裕量電壓的關系


然而，有時候，通過展示 LDO 的 PSRR 如何有效濾除源電壓中的噪聲，可以更加容易地看到這種信息的利用價值。下面的曲線圖展示了 LDO 在不同裕量電壓下時，對總輸出噪聲的影響。

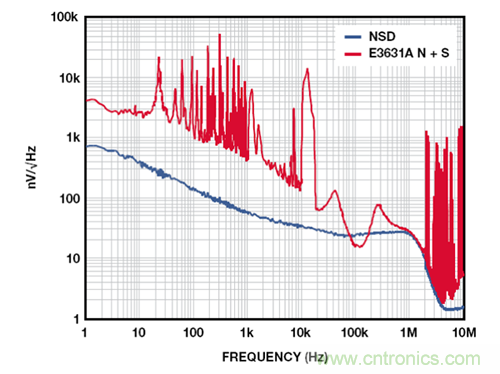

圖 4 展示的是 2.5 V ADM7160 在 500 mV 裕量和 100 mA 負載條件下，相對于 E3631A 臺式電源的輸出噪聲，該臺式電源在 20 Hz至 20 MHz 范圍內的額定噪聲低于 350 μV-rms。1 kHz 以下的許多雜散為與 60 Hz 線路頻率整流相關的諧波。10 kHz 以上的寬雜散來自產生最終輸出電壓的 DC-DC 轉換器。1 MHz 以上的雜散源于環境中與電源噪聲不相關的 RF 源。在 10 Hz 至 100 kHz范圍內，這些測試所用電源的實測噪聲為 56 μV rms，含雜散為104 μV。LDO 抑制電源上的所有噪聲，輸出噪聲約為 9 μV-rms。



圖 4. ADM7160 噪聲頻譜密度（裕量為 500 mV）

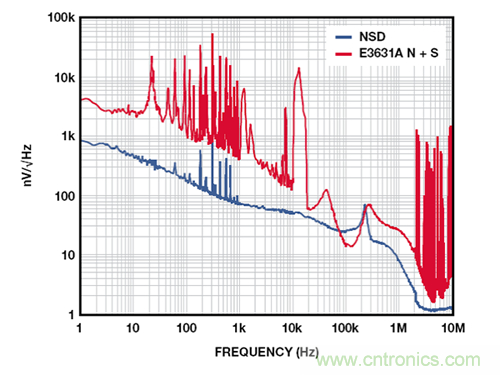

當裕量電壓降至 200 mV 時，隨著高頻 PSRR 接近 0 dB，100 kHz以上的噪聲雜散開始穿過噪底。噪聲略升至 10.8 μV rms。隨著裕量降至 150 mV，整流諧波開始影響輸出噪聲，后者升至 12 μV rms。在大約 250 kHz 處出現幅度適中的峰值，因而盡管總噪聲的增加量并不大，但敏感電路也可能受到不利影響。隨著裕量電壓進一步下降，性能受到影響，與整流相關的雜散開始在噪聲頻譜中顯現出來。圖 5 所示為 100-mV 裕量條件下的輸出。噪聲已上升至 12.5 μV rms。諧波所含能量極少，因此，雜散噪聲只是略有增加，為 12.7 μV rms。



圖 5. ADM7160 噪聲頻譜密度（裕量為 100 mV）

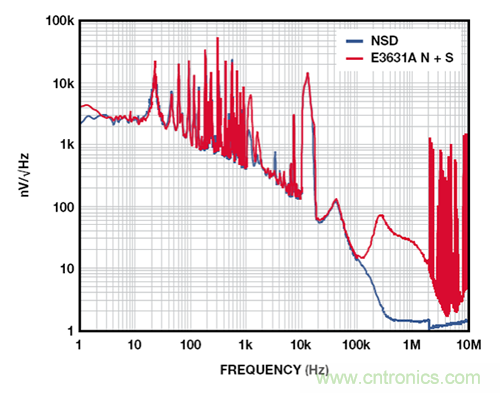

當裕量為 75 mV 時，輸出噪聲受到嚴重影響，整流諧波出現在整個頻譜中。Rms 噪聲升至 18 μV rms，噪聲與雜散之和升至 27μV rms。超過~200 kHz 范圍的噪聲被衰減，因?yàn)?LDO 環路無增益，充當一個無源 RC 濾波器。當裕量為 65 mV 時，ADM7160采用壓差工作模式。如圖 6 所示，ADM7160 的輸出電壓噪聲實際上與輸入噪聲相同?，F(xiàn)在，rms 噪聲為 53 μV rms，噪聲與雜散之和為 109 μV rms。超過~100 kHz 范圍的噪聲被衰減，因?yàn)長DO 充當一個無源 RC 濾波器。



圖 6. ADM7160 在壓差模式下的噪聲頻譜密度




如 ADM7150 超低噪聲、高 PSRR 調節器一類的新型 LDO 實際上級聯了兩個 LDO，因此，結果得到的 PSRR 約為各個級之和。這些 LDO 要求略高的裕量電壓，但能夠在 1 MHz 條件下實現超過 60 dB 的 PSRR，較低頻率下，PSRR 可以遠超 100 dB。圖 7 所示為一個 5 V 的 ADM7150 的噪聲頻譜密度，其負載電流為 500 mA，裕量為 800 mV。10 Hz 至 100 kHz 范圍內，輸出噪聲為 2.2 μV rms。隨著裕量降至 600 mV，整流諧波開始顯現，但當輸出噪聲升至 2.3 μV rms 時，其對噪聲的影響很小。



圖7. ADM7150 噪聲頻譜密度（裕量為 800 mV）

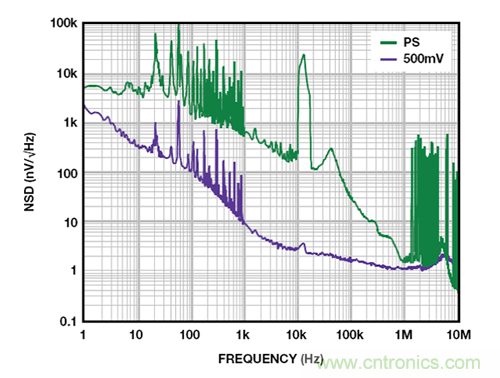

當裕量為 500 mV 時，可在 12 kHz 處明顯看到整流諧波和峰值，如圖 8 所示。輸出電壓噪聲升至 3.9 μV rms。



圖 8. ADM7150 噪聲頻譜密度（裕量為 500 mV）

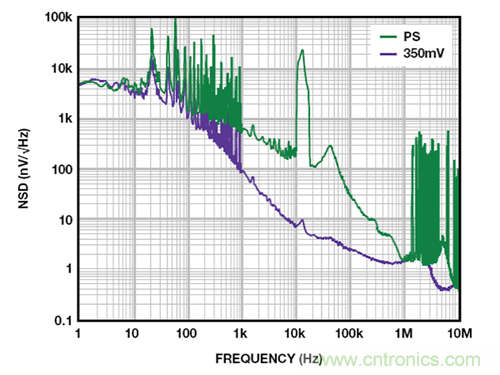

當裕量為 350 mV 時，LDO 采用壓差工作模式。此時，LDO 再也不能調節輸出電壓，充當一個電阻，輸出噪聲升至近 76 μVrms，如圖 9 所示。只有 FET 的 RDSON和輸出端的電容形成的極點衰減輸入噪聲。



圖 9. ADM7150 在壓差模式下的噪聲頻譜密度




現代 LDO 越來越多地用于清除供電軌中的噪聲，這些供電軌通常通過可以在較寬頻譜下產生噪聲的開關調節器實現。開關調節器以超高的效率形成這些電壓軌，但本身耗能的 LDO 既會減少噪聲，也會導致效率下降。因此，應盡量降低 LDO 的工作裕量電壓。



如前所述，LDO 的 PSRR 為負載電流和裕量電壓的函數，會隨負載電流的增加或裕量電壓的減少而減少，因?yàn)?，在調整管的工作點從飽和工作區移至三極工作區時，環路增益會下降。



通過考慮輸入源噪聲特性、PSRR 和最差條件容差，設計師可以優化功耗和輸出噪聲，為敏感型模擬電路打造出高效的低噪聲電源。



在裕量電壓超低的條件下，輸入和輸出電壓的最差條件容差可能對 PSRR 形成影響。在設計時充分考慮最差條件容差可以確?？煽康脑O(shè)計，否則設計的具有較低的 PSRR 的電源解決方案，其總噪聲也會高于預期。
