漏電保護器知多少?

發布時間:2015-09-18 責任編輯:echolady

【導讀】漏電保護器引起不同的性能,其作用和類型也大有不同。漏電保護器也分為電壓型和電流型,或者單相或者三相。本文就簡要介紹了漏電保護器的結構,以及其工作原理。有圖片解說漏電保護器的諸多性能和結構。

漏電保護器有電壓型和電流型之分,GMS97C51電壓型漏電保護器已基本淘汰,現在常用的電流型漏電保護器。主要由主開關、零序電流互感器、漏電脫扣器、電子控制板等部件組成。

單相漏電保護器的工作原理如圖1-33所示,當無漏電電流時,零序電流互感器TA的一次電流矢量和為零,TA無感應電流輸出,脫扣器不動作,正常向負載供電。當被保護電路漏電或人身觸電時,通過零序電流互感器的一次線圈的矢量和不等于零,零序電流互感器的二次線圈產生感應電壓,并通過電子放大器A進行放大,線圈L得電吸合,帶動漏電保護器上的開關QS動作,切斷電源,從而起到了防止人身觸電的保護作用。漏電保護器對電氣設備的漏電電流極為敏感。當人體接觸了漏電的用電器時,產生的漏電電流只要達到10~30mA,就能使漏電保護器在極短的時間(如0.Is)內跳閘,切斷電源。

漏電保護器知多少?

SB為試驗按鈕,它和電阻Rl組成試驗回路,試驗回路的兩端接在TA輸入端和輸出端的不同相的導線上,以便按下SB時,在TA中流過一個模擬的接地故障電流,檢查漏電保護器是否正常。

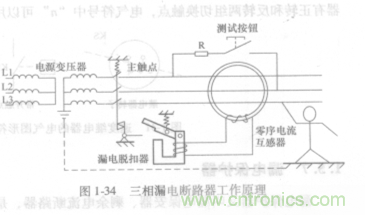

如圖1-34所示為三相漏電保護器工作原理。當正常工作時,不論三相負載是否平衡,通過零序電{互感器主電路的三相電流相量之未芝等于零,故其二次繞組中無感應電動勢產生,漏電保護器工作在閉合狀態。如果發生漏電或觸電事故,三相電流之和便不再等于零,而等于某一電流值/s。Is會通過人體、大地、變壓器中性點形成回路,這樣零序電流互感器二次側產生與,。對應的感應電動勢,加到脫扣器上,當,s達到一定值時,脫扣器動作,推動主開關的鎖扣,斷開主電路。
