【導讀】本篇文章講解的是一款基于智能家電過壓保護電路設計，分享了該過壓電路保護設計的原理分析還有相應的元器件選擇，能夠很好的應付電網電壓突然升高等等特點。
電路原理：

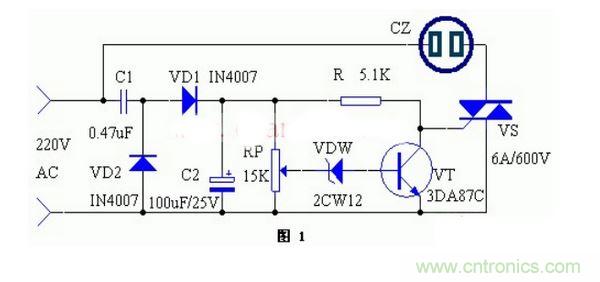

該裝置工作原理見圖，電容器C1將220V交流市電降壓限流后，由二極管VD1、 VD2整流，電容器C2擔任濾波，得到12V左右的直流電壓。當電網電壓正常時，穩壓二極管VDW不能被擊穿導通，此時三極管VT處于截止狀態，雙向可控硅VS受到電壓觸發面導通，插在插座XS中的家電通電工作。
該裝置工作原理見圖，電容器C1將220V交流市電降壓限流后，由二極管VD1、 VD2整流，電容器C2擔任濾波，得到12V左右的直流電壓。當電網電壓正常時，穩壓二極管VDW不能被擊穿導通，此時三極管VT處于截止狀態，雙向可控硅VS受到電壓觸發面導通，插在插座XS中的家電通電工作。
如果電網電壓突然升高，超過250V，此時在RP中點的電壓就導致VDW擊穿導通，VDW導通后，又使得三極管VT導通，VT導通后，其集電極—發射極的壓降很小，不足以觸發VS，又導致VS截止，因此插座XS中的家電斷電停止工作，因而起到了保護的目的。一旦電網電壓下降，VT又截止，VT的集電極電位升高，又觸發VS導通，家電得電繼續工作。
元器件選擇
R電阻5.1K1，RP電位器15K 選用多圈精密電位器1，C1金屬化紙介電容0.47uF 耐壓≥400V1，C2電解電容100uF/25V1，VD1、2整流二極管IN40072，VDW穩壓二極管12V 的2CW121，VT晶體三極管3DA87C、3DG12等1，VS雙向可控硅6—10A 耐壓≥600V1，CZ電源插座10A 250V1
該裝置的調試十分簡單，當電網電壓為220V時，調整RP，使VDW不擊穿，當電壓升高至250V，VT飽和導通即可，調試時用一調壓變壓器來模擬市電的變化更方便。
