電風扇突然罷工怎么辦?故障告警提前知
發布時間:2014-12-15 責任編輯:sherryyu
【導讀】如小編這樣的窮屌絲只能用得起電風扇在炎熱的夏季,24小時全程開著,所以經常會遇見風扇不工作的時候,但是又分不清楚咋回事。終于一位網友分享了關于電風扇故障告警電路,照著這個在風扇上弄一下,我的的風扇終于沒再罷工了。
對于一些用作長期連續工作設備的機箱散熱的電風扇,其工作正常與否關系到連續工作設備的性能能否穩定。但是,定時檢查這些電風扇是一件煩人的工作,故設計一款電風扇故障告警電路,就顯得非常必要。
本設計欲實現的功能是:當電風扇工作正常(有風扇轉速計數脈沖輸入信號時),不告警;當電風扇故障停轉或轉速過低時,蜂鳴器嗚叫告警。
工作原理:

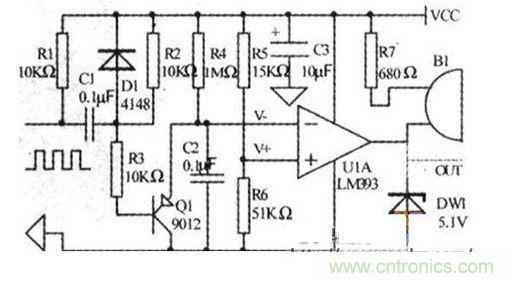

本設計是針對三線式DC儀表散熱的電風扇,該電風扇的紅黑兩引出線為電源和地線,另一根線(黃或白)輸出的是測速脈沖信號,用該信號作為本設計的輸入信號。本設計電路如附圖所示。
本設計是針對三線式DC儀表散熱的電風扇,該電風扇的紅黑兩引出線為電源和地線,另一根線(黃或白)輸出的是測速脈沖信號,用該信號作為本設計的輸入信號。本設計電路如附圖所示。
上電后經R5、R6分壓為比較器UIA(LM393)的同相端提供0.773V的電壓V+(即vaC為12V時,V+為9.273V)。電風扇正常工作時,向電路輸入端輸入一定頻率的方波脈沖(見附圖).電風扇每轉一周輸出兩個脈沖。在低脈沖到來時,電容C2經Q1(9012)的eb極和R3向電容C1充電,Q1導通,快速將C2電容的電荷泄放掉,比較器U1A的反相端電壓V-低于同相端電壓V+,則比較器輸出高電平,蜂鳴器(B1)不叫。同時VCC經 R2向C1充電,Q1很快截止,Vcc經R4開始向電容C2緩慢充電;當電風扇向電路輸入上跳脈沖時,電容C1經Dl、R1放電,同時Q1保持截止?fàn)?態,R4繼續向電容C2緩慢充電;當下一個低脈沖到來時,Q1再次導通,又將C2上的電荷快速泄放,電路重復以上過程。如果R4和C2的取值得當,使得在 兩個低脈沖之間的時間間隔內,保持V-<V+,比較器U1A的輸出將始終保持高電平,蜂鳴器不叫。經推算,R4向C2充電使得v-=V+的時間為: 若Vcc=12V,按電路中元件參數的取值計算,T=0.1456秒,對應電風扇的轉速為206轉,分。因此,只要電風扇的轉速高于206轉,分,蜂鳴器 將保持不叫,電路不告警。如果電風扇停轉,電風扇向電路輸入的是持續高電平(或低電平),Q1截止后,過0.1456秒的時間延遲,比較器U1A的反相端 電壓V-高于同相端電壓v+,比較器輸出低電平,Vcc經R7向蜂鳴器供電,蜂鳴器持續嗚叫,進行停轉告警。
如果電風扇因故障轉速降到206轉,分以下,比較器輸出電風扇轉速2倍頻率的脈沖信號,則蜂鳴器間歇鳴叫,進行故障告警。
幾點說明:
1.電路的工作電源,一般為12V。
2.根據需要調整R4和C2以及R5和R6的參數,可以選擇電風扇轉速降低到何何產生告警。
3.比較器(LM393)為集電極開路輸出,最大吸入電流為16mA,因此上拉電阻R7參數的選取需計算。
4.若用該電路給其他電路提供TTL告警信號,可以將蜂鳴器去掉,R7(選2kΩ以上的阻值)連接到比較器的輸出端,并按圖中虛線所示接人5.1V穩壓二極管DW1(電風扇正常時OUT為高電平,電風扇停轉時OUT為低電平,電風扇轉速太低時OUT為脈沖信號)。
