一款遠程控制振鈴檢測電路設計
發布時間:2014-09-17 責任編輯:sherry
【導讀】本文介紹了一款遠程控制振鈴檢測電路設計,該電路能將不確定的線路供電正負變?yōu)楣潭ǖ恼?fù)輸出,同時將交流的振鈴信號變?yōu)槊}動直流以供檢測。

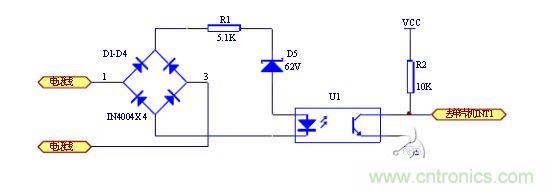

振鈴檢測電路如圖所示,圖中二極管有2種作用:
(1)將不確定的線路供電正負變?yōu)楣潭ǖ恼?fù)輸出;
(2)將交流的振鈴信號變?yōu)槊}動直流以供檢測。
當沒有振鈴信號時,線路上的供電電壓為48V(部分交換機為60V),經四個二極管構成的全橋整流后,不足以使62V穩壓管導通,振鈴信號輸出端電壓接近0V,當振鈴信號到來時,線路上的90V交流振鈴信號經全橋整流變換后90V的脈動直流電,其峰值足以擊穿耐壓值為62V穩壓管,經電阻R1給U1提供電壓,從光電耦合器輸出的波形是 時通時斷的方波方波信號,可以直接輸出至單片機的中斷輸入口, CPU可以根據振鈴信號光電轉換后的高低電平檢測有無振鈴。
電路中光電耦合U1隔離了振鈴信號和單片機的直接連接,光電耦合器以光電轉換原理傳輸信息,它不僅使信息發出端(一次側)與信息接收并輸出端(二次側)是絕緣的,從而對地電位差干擾有很強的抑制能力,而且有很強的抑制電磁干擾能力。保護單片機也提高了穩定性。
