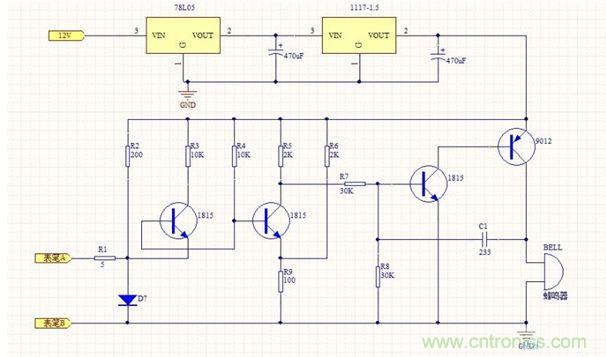

由于從事電子售后維修工作,所以查線路是經常的事情,但是,萬能表的短路檔精度不夠,經常出現20歐以上的都叫喚的情況,所以就設計了這個短路查線器,精度可以通過更換電阻或者將其換成可調來實現調整,最大的鳴叫電阻是10歐,可以調節到5歐或者更小;下面是原理圖,東西不多 ,就幾個電阻和幾個三極管外加一個1.5V的蜂鳴器:
精度調整就是更換R1的大小,可以根據實際情況進行測試更換;
[page]

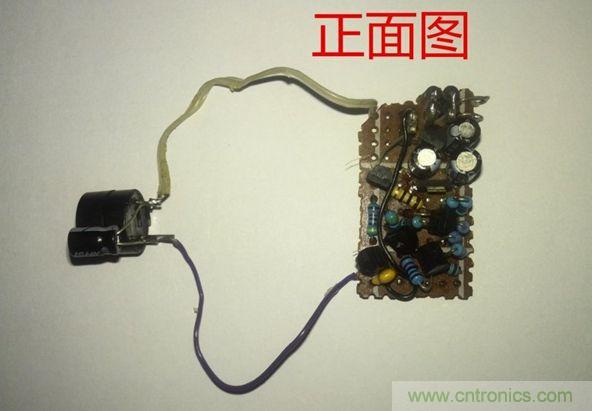

下面給個手工焊接的;不好看,大家將就下:
[page]

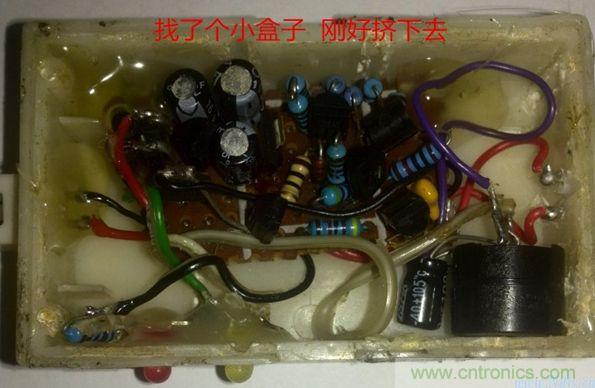

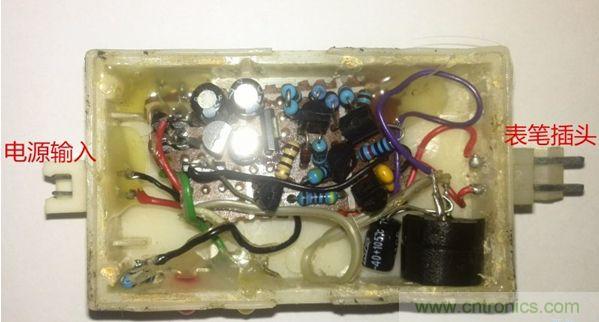

撿了個不知道做什么的盒子,剛好裝進去。
由于手上沒合適的變壓器了所以外接電源,其實可以把這個小板子放進12V變壓器里面的。
