路由器拆解,電容爆漿很恐怖

發布時間:2012-11-28 責任編輯:abbywang

【導讀】拆解TP Link 的SOHO路由器,發現電容爆漿了,影響了路由器的反應速度。產品里每一個元器件都要慎重選擇,能夠抵御電壓浪涌和具有雷擊保護是必不可少的要素。

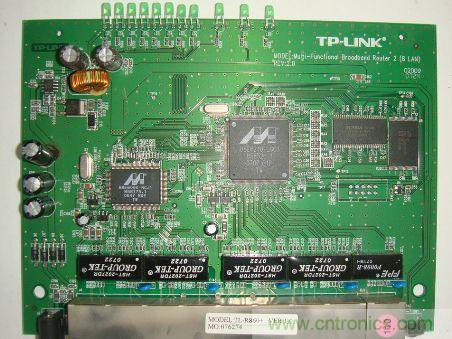

主板全景

主板全景
圖1:主板全景

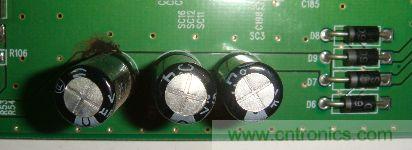

電源部分

電容爆漿了,仔細看了下是25伏 470微法的。給大家推薦一款可以抵御電壓浪涌和具有雷擊保護的電容,很適合用在路由器里,請猛擊:http://coahr.cn/ads/cntads/banner_id/553/from/alone

爆漿的電容
圖2:爆漿的電容

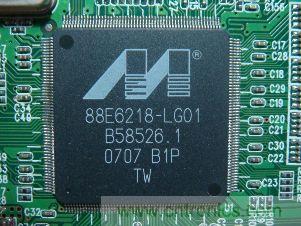

微處理器88E6218

88E6218是美國Marvell公司生產的面向SOHO應用的一款高性價比的嵌入式網絡微處理器。88E6218內部功能強,外設接口豐富,可以提供一個單芯片的S0HO路由器/安全網關解決方案。

微處理器88E6218
圖3:微處理器88E6218

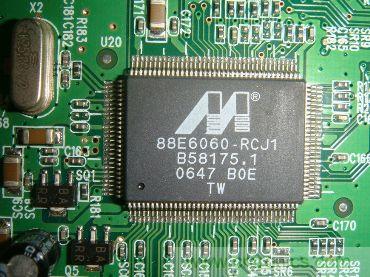

交換機芯片
交換機芯片
圖4:交換機芯片

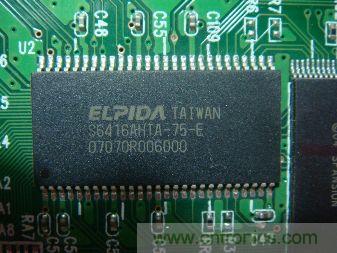

內存

Elpida taiwan產型號S6416AHTA-6B-E的芯片:去elpida官網能找到該型號芯片的pdf文檔,不說看文檔,看芯片型號也知道是8M的。S代表SDRAM,64代表64Mbits/4bank,16代表x16,A為電壓3.3V,H為內核版本,TA是TSOP封裝,6B是166MHz/CL3.100MHz/CL2.

查看詳細產品規格書,請點擊:http://coahr.cn/ads/cntads/banner_id/554/from/alone


內存
圖5:內存

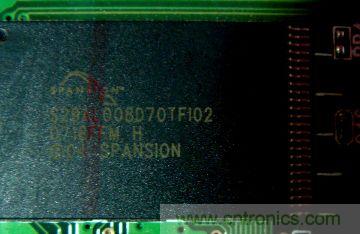

閃存

SPANSION全新原裝NOR FLASH內存芯片,8M,960PCS/包。產品適用于通訊行業、消費類電子行業 ,諸如MP3、MP4、GPS、PDA、DVD/VCD、復讀機、游戲機、考勤機、機頂盒、數碼相機、手機等。該產品的存儲器具有速度快、功耗低、穩定性高等優勢。

查看閃存芯片規格書,請點擊:http://coahr.cn/ads/cntads/banner_id/555/from/alone


閃存
圖6:閃存

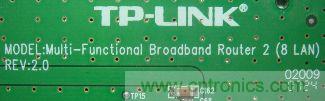

主板版本

主板版本
圖7:主板版本

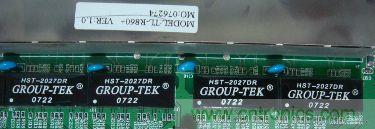

網絡接口

網絡接口
圖8:網絡接口
